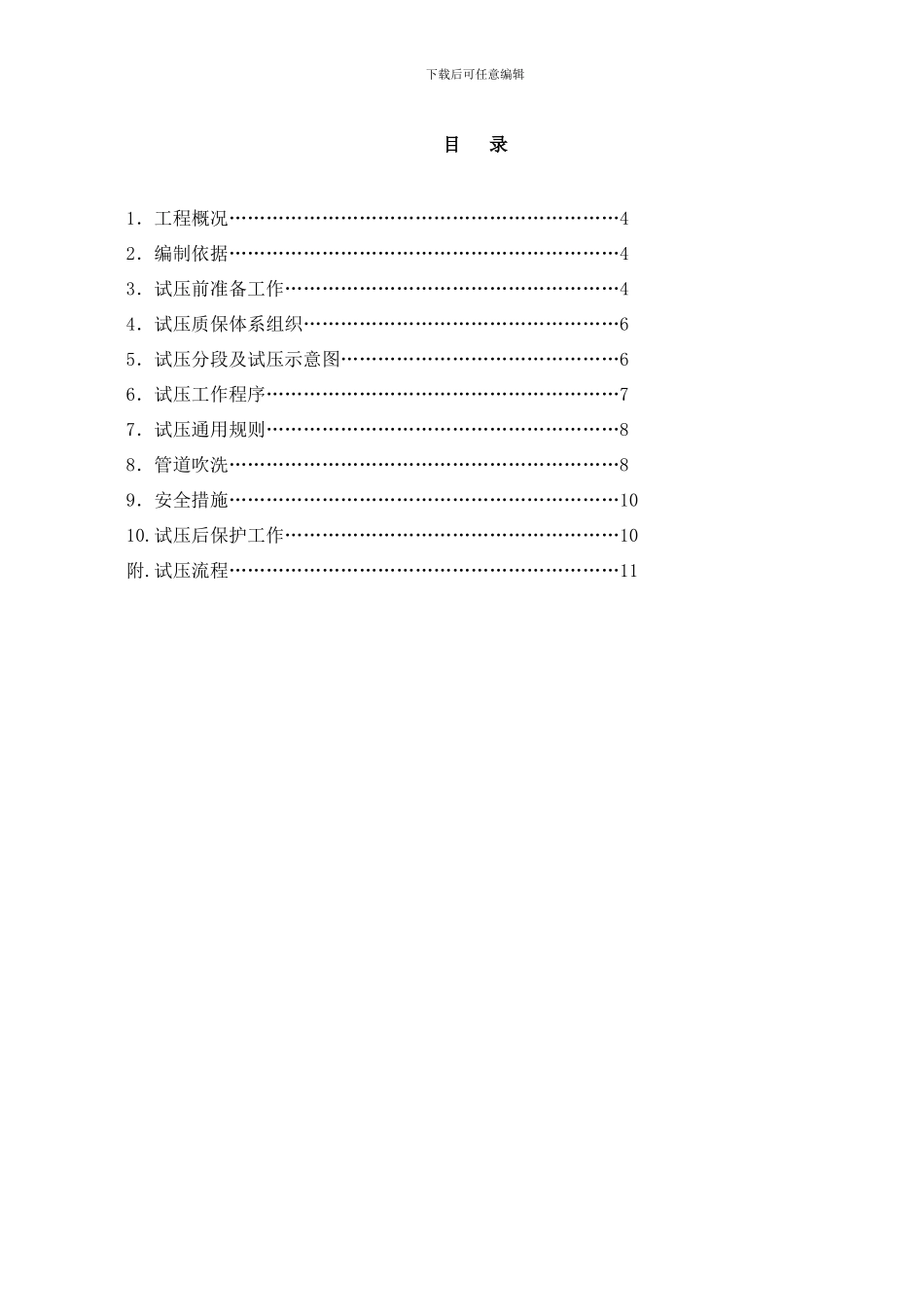

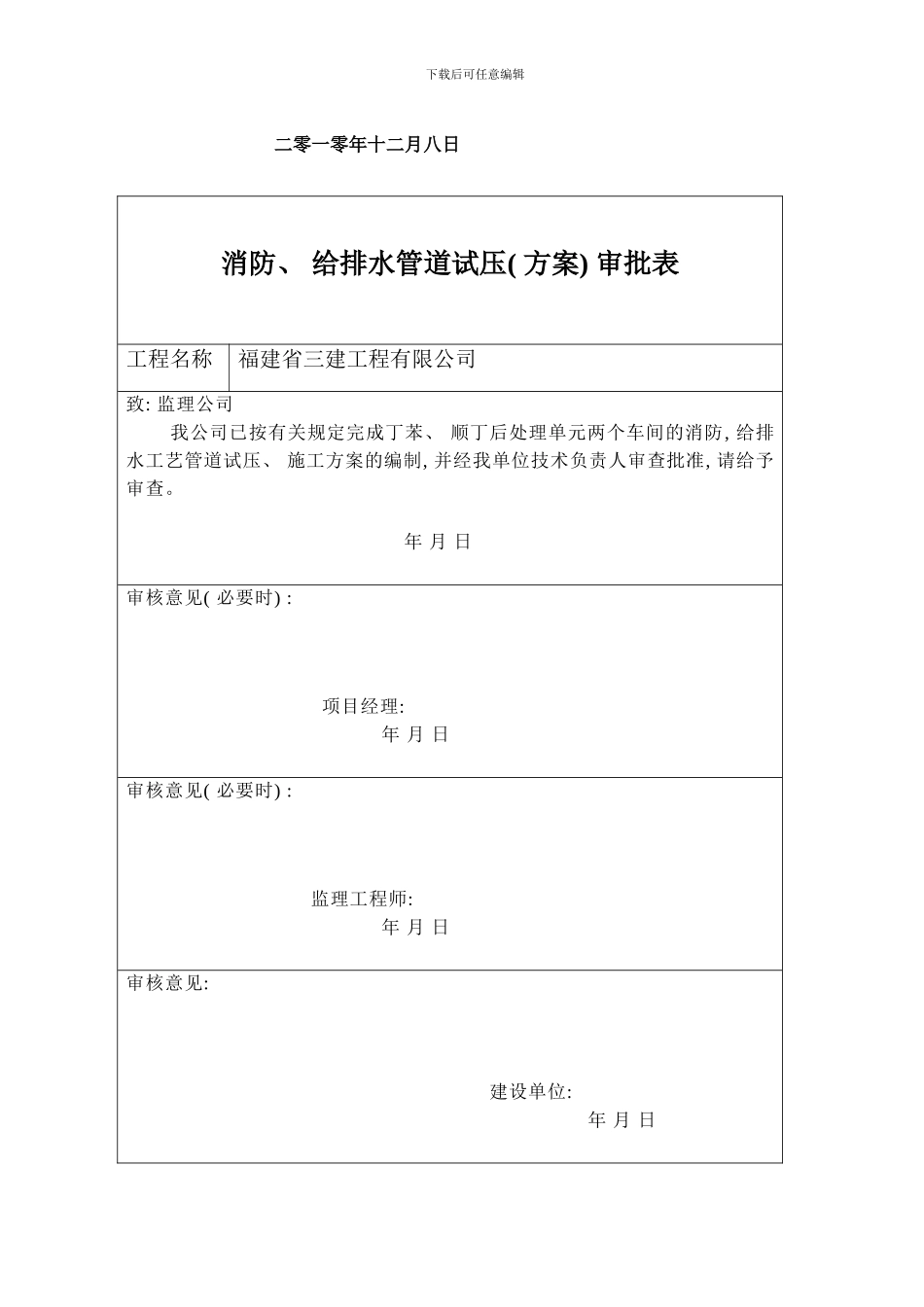

下载后可任意编辑 合同号: 福建湄洲湾氯碱有限公司丁苯/顺丁橡胶联合装置消防、 给排水管道试压方案 编制人: 技术负责人: 项目负责人: 福建省三建工程有限公司下载后可任意编辑二零一零年十二月八日消防、 给排水管道试压( 方案) 审批表工程名称 福建省三建工程有限公司致: 监理公司我公司已按有关规定完成丁苯、 顺丁后处理单元两个车间的消防, 给排水工艺管道试压、 施工方案的编制, 并经我单位技术负责人审查批准, 请给予审查。 年 月 日审核意见( 必要时) : 项目经理: 年 月 日审核意见( 必要时) : 监理工程师: 年 月 日审核意见: 建设单位: 年 月 日下载后可任意编辑目 录1．工程概况………………………………………………………42．编制依据………………………………………………………43．试压前准备工作………………………………………………44．试压质保体系组织……………………………………………65．试压分段及试压示意图………………………………………66．试压工作程序…………………………………………………77．试压通用规则…………………………………………………88．管道吹洗………………………………………………………89．安全措施………………………………………………………1010.试压后保护工作………………………………………………10附.试压流程………………………………………………………11下载后可任意编辑1 工程概况丁苯/顺丁橡胶联合装置是福建湄洲湾氯碱工业有限公司 5 万吨/年顺丁橡胶装置/后处理单元项目的主要的辅助生产设施的装置之一。它包括顺丁橡胶设置和丁苯橡胶设施及后处理单元等配套工程, 主要辅助生产。装置内工程有工艺管道、 消防、 给排水管道, 主要材质为镀锌钢管和 PP-R 管。管道的最大壁厚为 5mm, 最低操作温度为 5℃; 消防系统最高操作压力为 1.6MPa。给水系统最高操作压力为 0.4 管道介质为新奇水。2 编制依据2.1山东齐鲁石化工程有限公司设计的《福建湄洲湾氯碱工业有限公司工程施工图纸》2.2 《建筑给水聚丙烯管道工程技术法律规范》 GB/T50349- 2.3 《建筑给排水及采暖工程施工质量验收法律规范》 GB50242— 2.4 《给排水排水硬聚氯乙烯管道工程技术规程》 CJJ/T29-982.5《工业金属管道工程施工及验收法律规范》GB50235-972.6《化工金属管道工程施工及验收法律规范》HG20245-952.7《工业金属管道工程质量检验评定标准》GB50...
