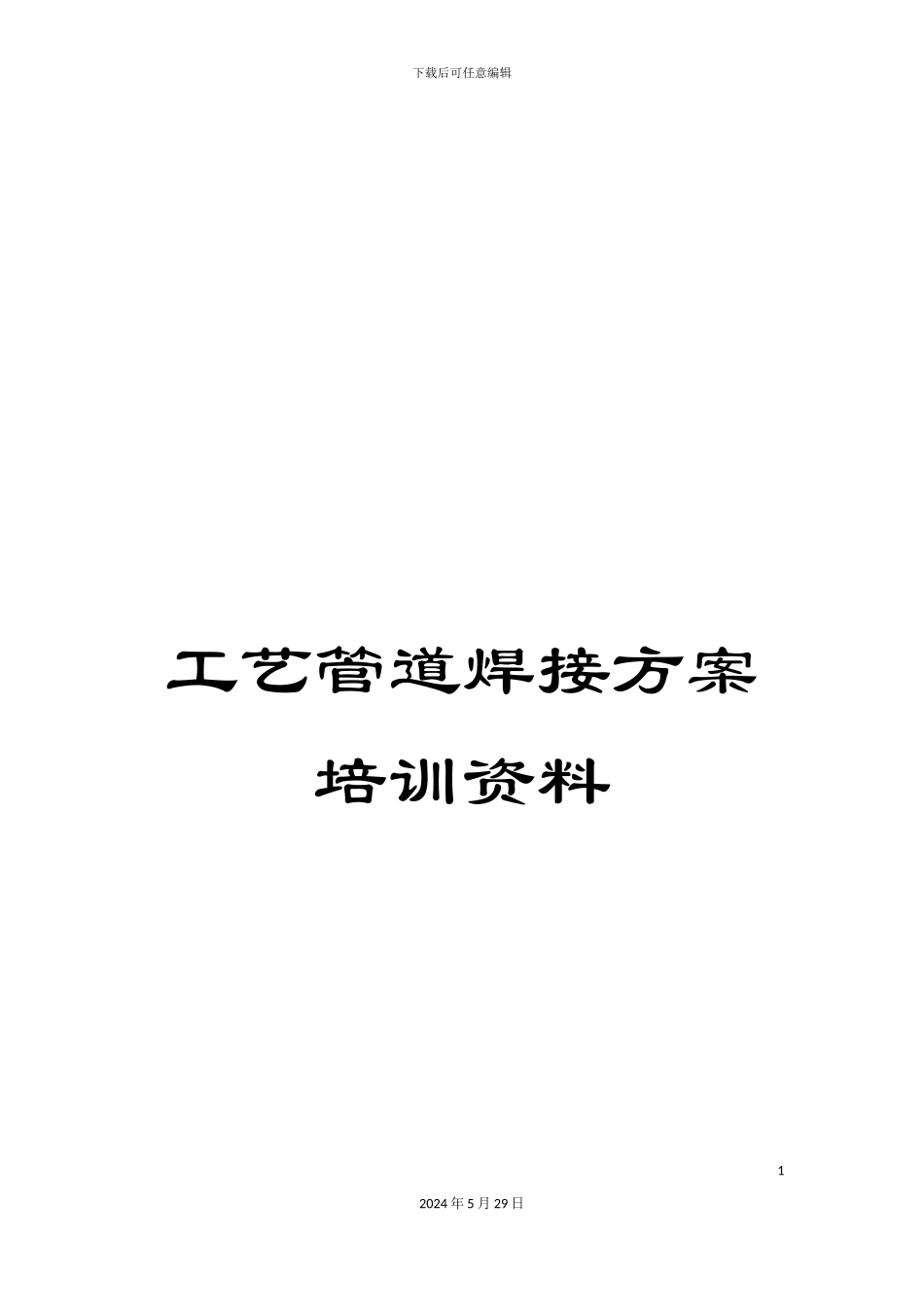

工艺管道焊接方案培训资料

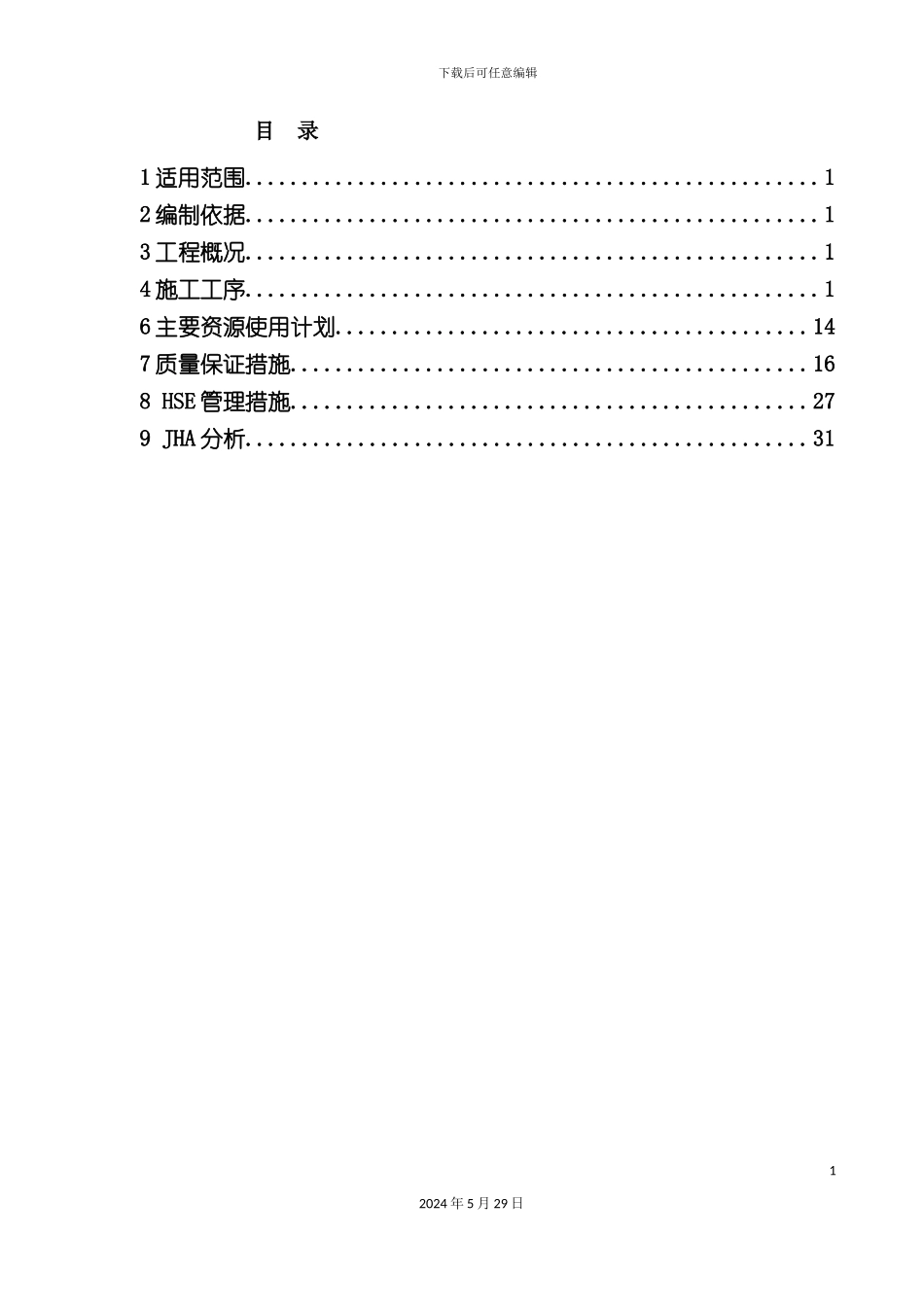

下载后可任意编辑工艺管道焊接方案培训资料12024 年 5 月 29 日下载后可任意编辑 重大专项一般新疆新能 3 万吨/年多晶硅项目工艺管道 焊 接 施 工 技 术 方 案编制:审核:批准:中石化第四建设有限公司新疆新能 3 万吨/年多晶硅项目部 8 月 20 日12024 年 5 月 29 日√下载后可任意编辑 目 录1 适用范围...................................................12 编制依据...................................................13 工程概况...................................................14 施工工序...................................................16 主要资源使用计划..........................................147 质量保证措施..............................................168 HSE 管理措施..............................................279 JHA 分析..................................................3112024 年 5 月 29 日下载后可任意编辑1 适用范围本方案适用于新疆新能 3 万吨/年多晶硅项目工艺管道焊接工程的施工。2 编制依据2.1 华陆工程科技有限公司提供的工艺管道设计图纸。2.2 施工标准法律规范2.2.1<石油化工有毒、可燃介质钢制管道工程施工及验收法律规范>(SH3501- );2.2.2<现场设备、工业管道焊接工程施工法律规范>(GB50236- );2.2.3<石油化工铬镍不锈钢、铁镍合金和镍合金焊接规程>(SH/T3523— );2.2.4<石油化工低温钢焊接规程>(SH/T3525— );2.2.5<石油化工建设工程施工安全技术法律规范>(GB50484— )。3 工程概况3.1 新疆新能 3 万吨/年多晶硅项目工艺管道焊接工程主要包括工艺及供热外管、液氯气化及 HCL 合成、工艺废气处理、废水处理、循环水站、消防水站等;3.2 主 要 材 质 包 括 碳 钢 、 不 锈 钢 、 低 温 钢 三 种 , 具 体 为 碳 钢(20#、Q235B)、不锈钢(06Cr19Ni10 、 022Cr19Ni10 、 022Cr17Ni12Mo2) 、 低 温 钢 (A333 Gr.6、A671 Gr.CC60 CL22)。3.3 工程特点、施工重点1)管道安装要求质量高,特别是机泵要求无应力配管。2)压缩机等动设备配管施工为该工程管道施工的重点内容。4 施工工序4.1 管道焊接施工工序4.1.1 碳钢管道焊接施工工序12024 年 5 月 29 日下载后可任意编辑注:1、壁厚≥25 mm 时进行预热。 2、厚度＞19 mm 及设计文件有要求时需进行焊后热处理。4.1.2 不锈钢管...
