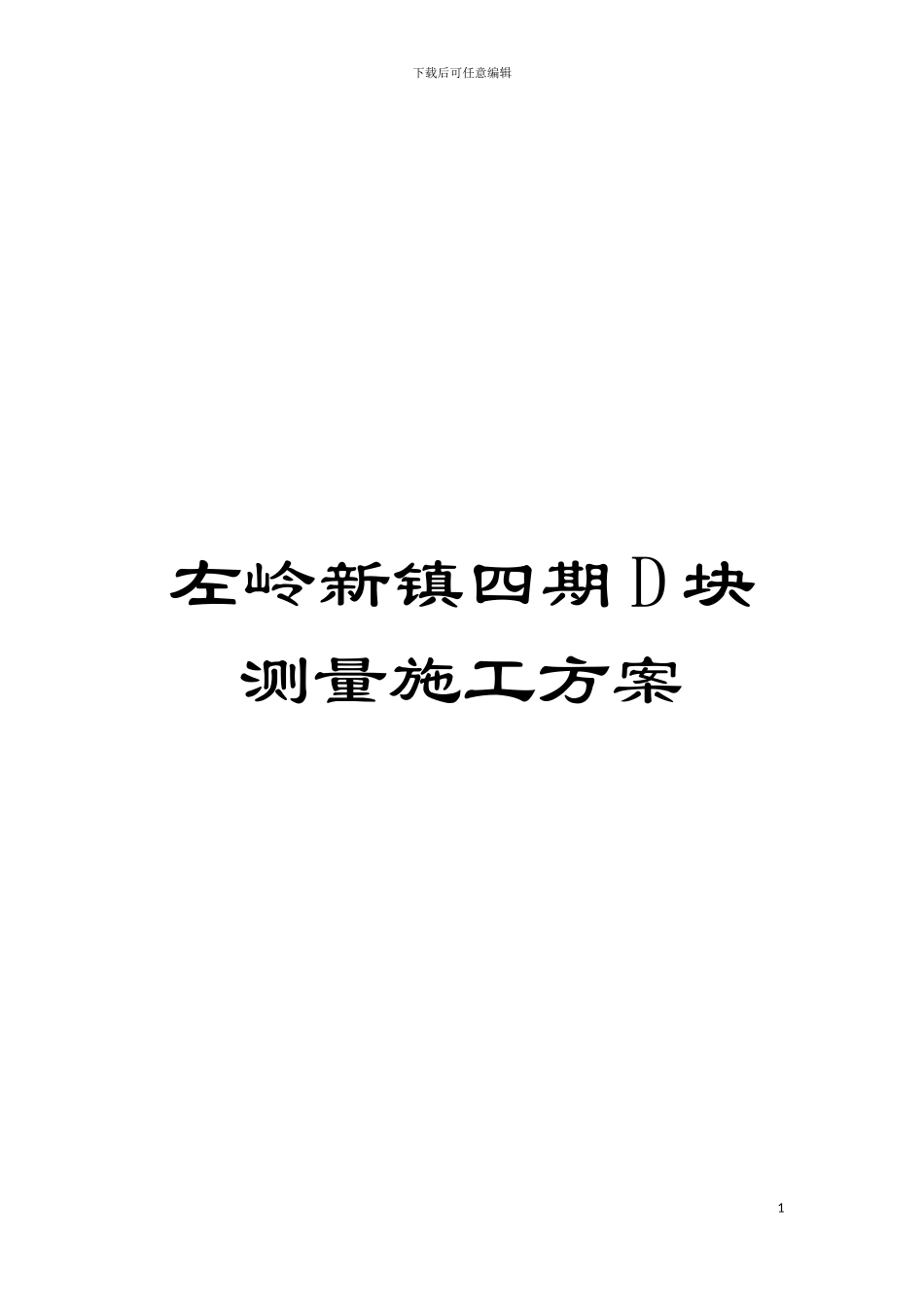

左岭新镇四期D块测量施工方案模板

下载后可任意编辑左岭新镇四期 D 块测量施工方案1下载后可任意编辑测量方案工程名称: 施工单位: 编 制 人: 审 批 人: 审 核 人: 编制时间: 0下载后可任意编辑 目 录 1 工程概况 2 编制依据 3 施工准备 4 测量复核5 平面控制网的建立6 高程控制网的建立7 工程细部测量控制8 施工控制措施 9 误差依据及精度估算10 控制点作法11 沉降观测1下载后可任意编辑测量施工方案一、 工程概况本工程位于武汉市东湖高新区左岭新城科技二路与缷甲路交汇处、 场地自然地面标高(根据现场实测场平标高为 20.10～23.24 米)。由二栋 34 层住宅楼、 一栋 20 层住宅楼及附属一层商业裙楼、 一栋一层配电房、 一栋二层商铺及一层地下窒(作为车库、 设备用房)组成。总建筑面积为 68786.48平方米、 其中住宅楼 55258.54 平方米、 商铺为 1109.43 平方米、 地下建筑面积为 11684.33 平方米、 (2-1#楼建筑面积为 16124.68 平方米、 总高度58.3 米、 2-2#楼总建筑面积为 13390.53 平方米、 总高度 98.9 米、 2-3#楼总建筑面积为 26728.42 平方米、 总高度 98.9 米、 2-4#楼总建筑面积为 868平方米、 总高度 8.85 米、 本工程塔楼采纳剪力墙结构体系、 纯地下窒为钢筋混凝土框架结构、 结构抗震等级、 剪力墙三级、 地下窒相关法律规范的框架抗震等级三级、 地下窒超出上部结构相关范围内且无上部结构部分的抗震等级四级、 使用年限及安全等级结构设计使用年限为 50 年、 建筑安全等级二级、 地基基础设计甲级、 建筑耐火等候高层楼一级、 2-4#楼防火等级二级、 抗震设防丙类、 抗震烈度 6 度、 建筑场地Ⅱ类、 地下窒防水等级底板、 外墙二级、 顶板一级、 地上部分主楼防水等级为 1 级、 屋面防水层合理使用年限为 25 年。基础采纳旋挖钻机成孔灌注桩基础。二、 编制依据《工程测量法律规范》( GB50026- ) 《国家一、 二等水准测量法律规范》( GB12897- ) 合同文件, 施工图纸 1.测量总设想塔楼属于超高层建筑, 工程体量大, 建筑垂直度控制、 轴线定位、 高程控制难度大, 测量放线工作的精度和速度是影响本工程施工质量的重要因素。故本工程将采纳科学的测控技术, 先进的测量仪器, 严格的复核校正制度来保证施工测量精度。2.本工程平面控制网分总控制网和轴线控制网两级测设: 1) 总控制网的建立以建设单位提供的坐标控制点为基准, 采纳全站仪导...
