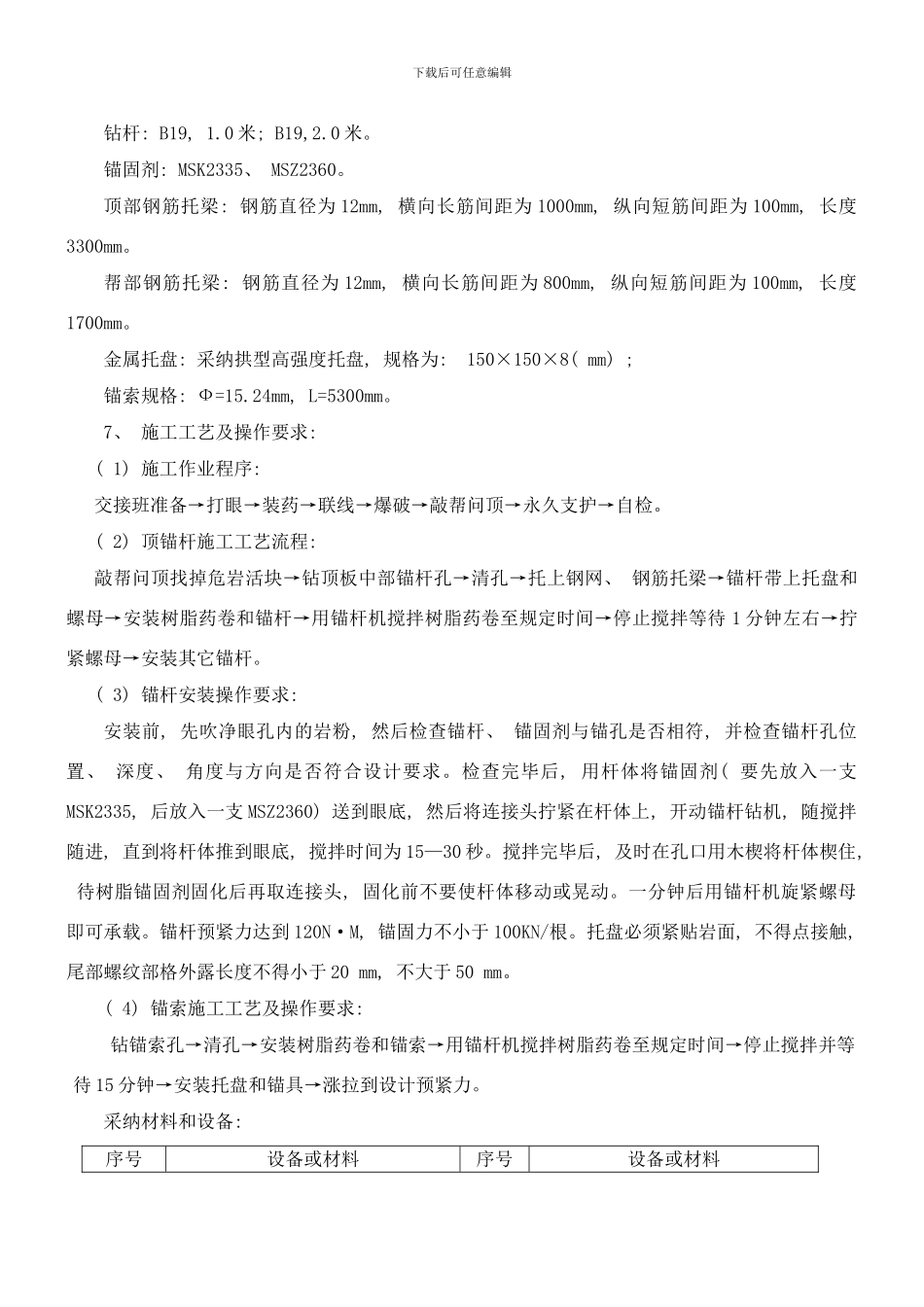

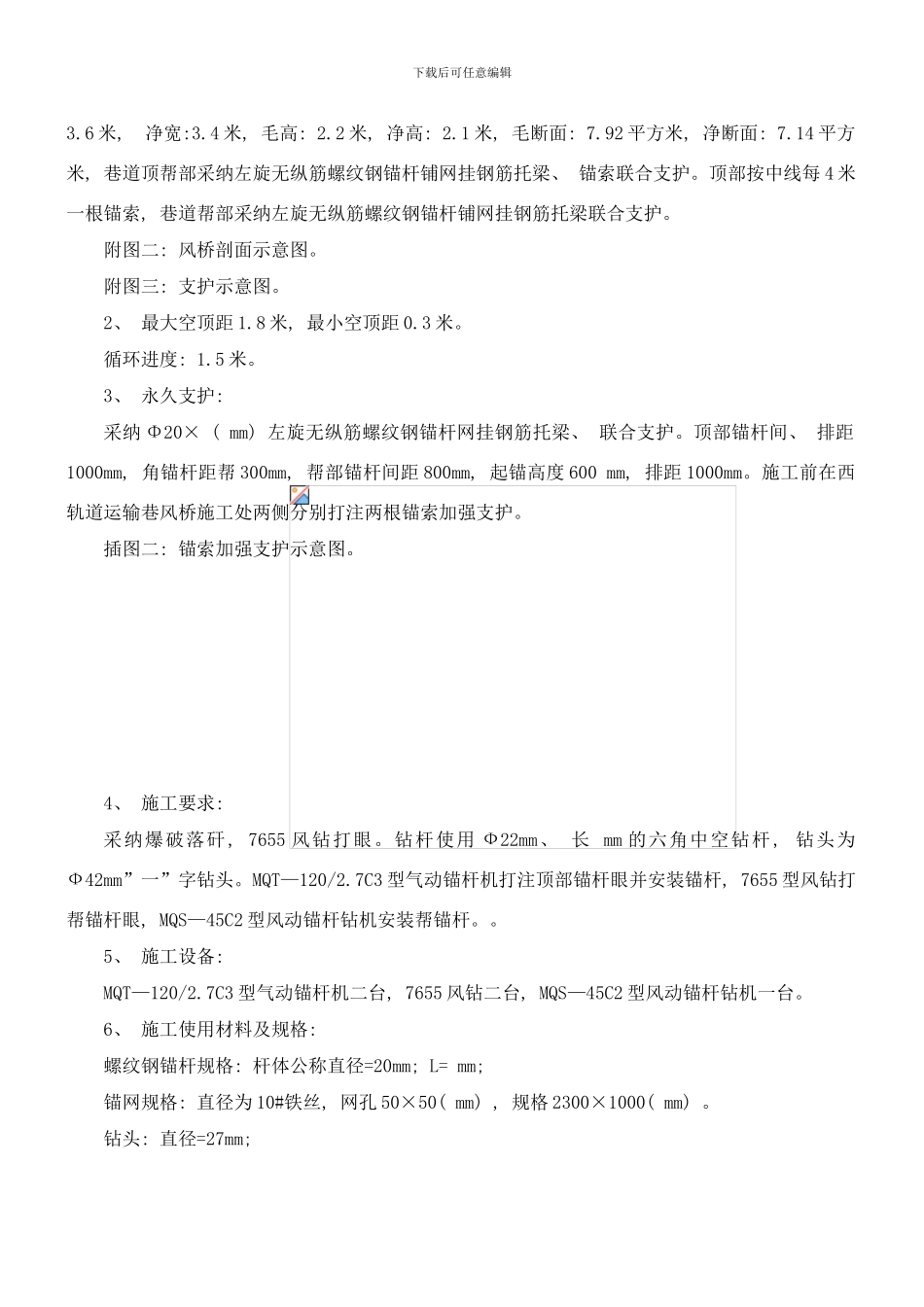

下载后可任意编辑93222 巷风桥挑顶安全技术措施根据生产安排, 我队负责对 93222 巷风桥进行挑顶作业, 为保证施工作业安全, 制定本安全技术措施。一、 现场概况: 93222 巷风桥挑顶处位于 93222 巷与 93101 巷交叉处, 挑顶长度 23.46( 见巷道布置示意图) 。挑顶采纳爆破的作业方式, SGW-40T 型刮板输送机运输煤矸, 7655 型风钻打岩层炮眼。顶板支护采纳树脂锚杆、 钢筋托梁、 金属网、 锚索组合系统进行支护, 帮部支护采纳树脂锚杆、 钢筋托梁、 金属网组合系统进行支护。MQT—120/2.7C3 型风动锚杆( 锚索) 钻机打注顶部锚杆、 锚索。7655 型风钻机打帮锚杆眼, MQS—45C2 型风动锚杆钻机安装帮锚杆。运煤矸路线: 挑顶处→93222 巷→93101 巷→联络横川→93103 巷→3#煤仓。运料路线: 地面→副立井→西轨道运输大巷→93101 巷→93222 巷→挑顶处。插图一: 巷道布置示意图: 二、 技术要求: 1、 挑顶作业顺序: 施工由距离 93222 巷口 9.32 米处开始与水平方向呈 15°角起坡依次逐排锚杆向前挑顶, 93101 巷挑顶处挑顶厚度 2.5 米, 由联络横川巷口处开始与水平方向呈 15°角下坡依次逐排锚杆向前挑顶, 挑顶总长度 23.46 米, 挑顶后的煤、 矸堆入 93101 巷与 93222 巷交叉处作为支护平台(风桥挑顶处支护完毕后, 再清除矸石), 施工作业时由西向东进行。施工断面技术特征: 毛宽: 下载后可任意编辑3.6 米, 净宽:3.4 米, 毛高: 2.2 米, 净高: 2.1 米, 毛断面: 7.92 平方米, 净断面: 7.14 平方米, 巷道顶帮部采纳左旋无纵筋螺纹钢锚杆铺网挂钢筋托梁、 锚索联合支护。顶部按中线每 4 米一根锚索, 巷道帮部采纳左旋无纵筋螺纹钢锚杆铺网挂钢筋托梁联合支护。附图二: 风桥剖面示意图。附图三: 支护示意图。2、 最大空顶距 1.8 米, 最小空顶距 0.3 米。循环进度: 1.5 米。3、 永久支护: 采纳 Φ20× ( mm) 左旋无纵筋螺纹钢锚杆网挂钢筋托梁、 联合支护。顶部锚杆间、 排距1000mm, 角锚杆距帮 300mm, 帮部锚杆间距 800mm, 起锚高度 600 mm, 排距 1000mm。施工前在西轨道运输巷风桥施工处两侧分别打注两根锚索加强支护。插图二: 锚索加强支护示意图。4、 施工要求: 采纳爆破落矸, 7655 风钻打眼。钻杆使用 Ф22mm、 长 mm 的六角中空钻杆, 钻头为Ф42mm”一”字钻头。MQT—120/2.7C3 型气动锚杆机打注顶部锚杆眼并安装锚杆, 76...
