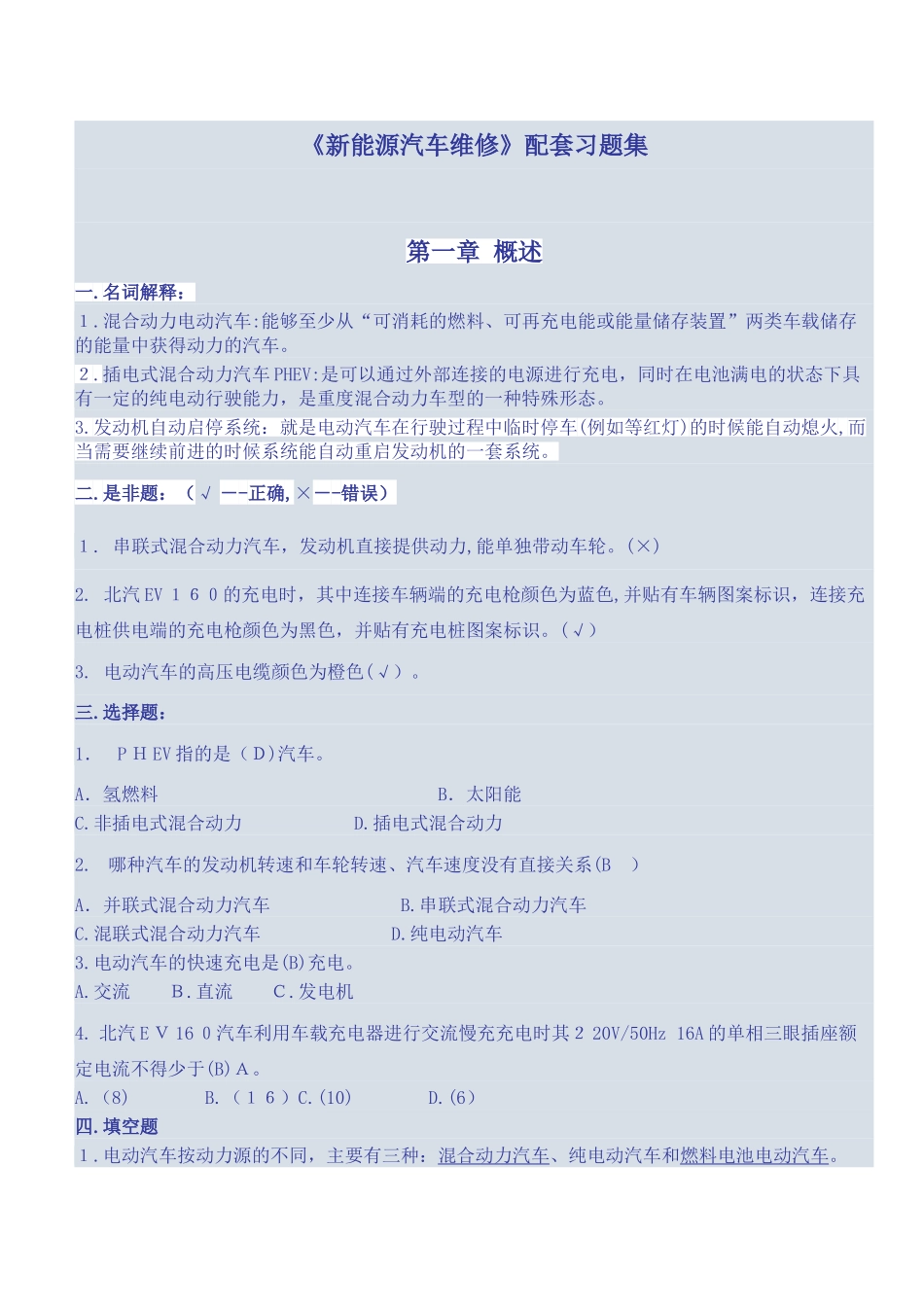

《新能源汽车维修》配套习题集第一章概述一.名词解释:1.混合动力电动汽车:能够至少从“可消耗的燃料、可再充电能或能量储存装置”两类车载储存的能量中获得动力的汽车。2.插电式混合动力汽车PHEV:是可以通过外部连接的电源进行充电,同时在电池满电的状态下具有一定的纯电动行驶能力,是重度混合动力车型的一种特殊形态。3.发动机自动启停系统:就是电动汽车在行驶过程中临时停车(例如等红灯)的时候能自动熄火,而当需要继续前进的时候系统能自动重启发动机的一套系统。二.是非题:(√--正确,×--错误)1.串联式混合动力汽车,发动机直接提供动力,能单独带动车轮。(×)2.北汽EV160的充电时,其中连接车辆端的充电枪颜色为蓝色,并贴有车辆图案标识,连接充电桩供电端的充电枪颜色为黑色,并贴有充电桩图案标识。(√)3.电动汽车的高压电缆颜色为橙色(√)。三.选择题:1.PHEV指的是(D)汽车。A.氢燃料B.太阳能C.非插电式混合动力D.插电式混合动力2.哪种汽车的发动机转速和车轮转速、汽车速度没有直接关系(B)A.并联式混合动力汽车B.串联式混合动力汽车C.混联式混合动力汽车D.纯电动汽车3.电动汽车的快速充电是(B)充电。A.交流B.直流C.发电机4.北汽EV160汽车利用车载充电器进行交流慢充充电时其220V/50Hz16A的单相三眼插座额定电流不得少于(B)A。A.(8)B.(16)C.(10)D.(6)四.填空题1.电动汽车按动力源的不同,主要有三种:混合动力汽车、纯电动汽车和燃料电池电动汽车。2.北汽EV160的充电方式主要有三种:家用电慢速充电、交流充电桩慢速充电和直流充电桩快速充电。3.电动汽车高压电能分配单元(BDU)内部主要电器部件是继电器和电阻。五.简答题:1.典型纯电动汽车高压部件主要哪些?动力电池的电能主要去向有哪几处?答:典型纯电动汽车高压部件主要的高压部件有动力电池、逆变器、驱动单元、车载充电器、DC/DC转换器,如果是配有空调的车辆还有高压压缩机和PTC加热器等,这些部件都是通过橙色的高压电缆连接起来的。纯电动汽车在运行时,动力电池的电能主要去向有以下5个:1)动力电池→BDU→逆变器:为驱动电机提供电能并接受制动能量回收电能。2)动力电池→BDU→高压压缩机:为车载空调提供制冷。3)动力电池→BDU→交换/DC转换器:为车辆低压电器提供电源和给12V蓄电池充电。4)动力电池→BDU→PTC加热器:为车载暖风系统提供加热功能。5)外部220V电源→车载充电器→BDU→动力电池:使用外部220V电源为动力电池充电。第二章安全应急处理一.名词解释1.危险电压:根据GB4943.1-2011《信息技术设备安全》规定:交流峰值超过42.4V或直流值超过60V的电压称为危险电压。2.安全电压电路:根据《电动汽车安全要求第3部分:人员触电防护》(GB/T18384.3-2015),新能源汽车根据电路的工作电压将电路分为以A、B两级,A级电压的电路为安全电压电路,指直流小于或等于60V、交流150Hz以下低于25V,不要求提供触电危害的防护的电路。3.触电:是电击伤的俗称,通常是指人体直接触及电源或高压电经过空气或其他导电介质传递电流通过人体时引起的组织损伤和功能障碍,重者发生心跳和呼吸骤停。4.电动汽车高压结构互锁:通过使用电气小信号,来检查整个高压部件、导线、连接器及护盖的电气完整性(连续性),识别回路异常断开时,及时断开高压电。二.是非题1.人体直接与电动汽车B级电压电路中的带电部分接触可能会对人体造成一定的伤害。(√)2.电击方式只有直接接触电击一种方式。(×)3.绝缘手套的长度至少应超过手腕50mm,作业时应将衣袖口套入筒口内,以防发生意外。(×)4.新能源汽车上都安装了手动维修开关,将此开关拔下,整车的高压电就被切断。(√)5.如果出现车速异常等紧急情况,应先切断低压电源总开关,切断低压电源,再将后舱的手动维修开关拔下,切断高压电,最后检查故障原因。(√)三.选择题1.纯电动汽车和混合动力汽车的电力驱动系统的工作电压,直流电的电压值普遍超过(B)A.200VB.300VC.400VD.500V2.人体接触直流电时,通过电流为50~80mA时,人体感觉为(C)A.手指感灼热和刺痛B.呼吸麻痹C.强烈的肌肉痛,手肌肉不自主的强烈收缩,呼吸...
