市政一级给水采暖主管线施工方案

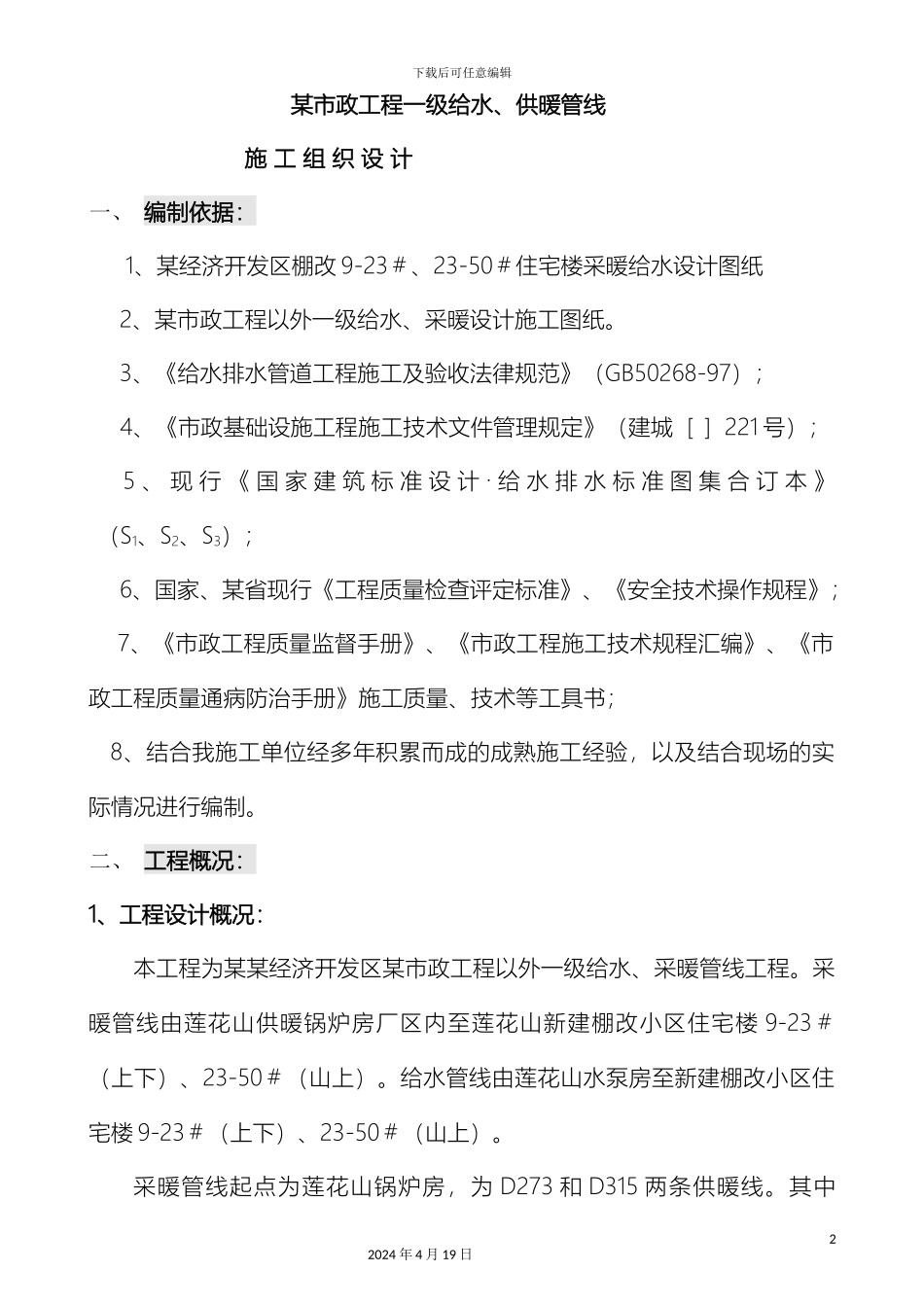

下载后可任意编辑市政一级给水采暖主管线施工方案12024 年 4 月 19 日下载后可任意编辑某市政工程一级给水、供暖管线施 工 组 织 设 计 一、 编制依据： 1、某经济开发区棚改 9-23＃、23-50＃住宅楼采暖给水设计图纸2、某市政工程以外一级给水、采暖设计施工图纸。3、《给水排水管道工程施工及验收法律规范》（GB50268-97）；4、《市政基础设施工程施工技术文件管理规定》（建城［ ］221 号）；5 、 现 行 《 国 家 建 筑 标 准 设 计 · 给 水 排 水 标 准 图 集 合 订 本 》（S1、S2、S3）；6、国家、某省现行《工程质量检查评定标准》、《安全技术操作规程》；7、《市政工程质量监督手册》、《市政工程施工技术规程汇编》、《市政工程质量通病防治手册》施工质量、技术等工具书；8、结合我施工单位经多年积累而成的成熟施工经验，以及结合现场的实际情况进行编制。二、 工程概况：1、工程设计概况：本工程为某某经济开发区某市政工程以外一级给水、采暖管线工程。采暖管线由莲花山供暖锅炉房厂区内至莲花山新建棚改小区住宅楼 9-23＃（上下）、23-50＃（山上）。给水管线由莲花山水泵房至新建棚改小区住宅楼 9-23＃（上下）、23-50＃（山上）。采暖管线起点为莲花山锅炉房，为 D273 和 D315 两条供暖线。其中22024 年 4 月 19 日下载后可任意编辑D315 回水线由锅炉房东端供暖分汽缸接出，给水线由新建西端分汽缸接出，在供暖厂厂区门卫处汇合。途径供暖厂厂区、厂区围墙外河道、老杨线，终点 与 山 上 小 区 23-50 ＃ 楼 采 暖 主 线 连 接 （ B4-1 号 路 坐 标 X ＝4516667.4306，Y=546751.2723）。D273 由锅炉房西端新建供暖分汽缸接出，途经供暖厂厂区、厂区围墙外河道、老杨线大桥、老杨线公路终点与山下 小 区 9-23 ＃ 楼 采 暖 主 线 连 接 （ 坐 标 X ＝ 4516632.9791 ， Y=546699.8914）。设计要求：采暖管线要求为螺旋焊接钢管 D273*8mm,D315*10mm；管线基础采纳沙垫层基础。保温为聚安脂发泡保温。外面采纳高密度聚乙烯保护管。给水管线为 D315 钢丝网骨架塑料（聚乙烯）复合给水管。管线厂区围墙后（围墙处的具体处理方法应以现场实际为准），将穿越一处河道，这段管线管槽开挖时如遇到淤泥层，应抛石挤淤管底设计标高0.8m 以下。管线过河处设毛石防护墙。管线安装完毕后墙内满撼砂，上部采纳毛石压顶，压顶标高同河床标高。...
