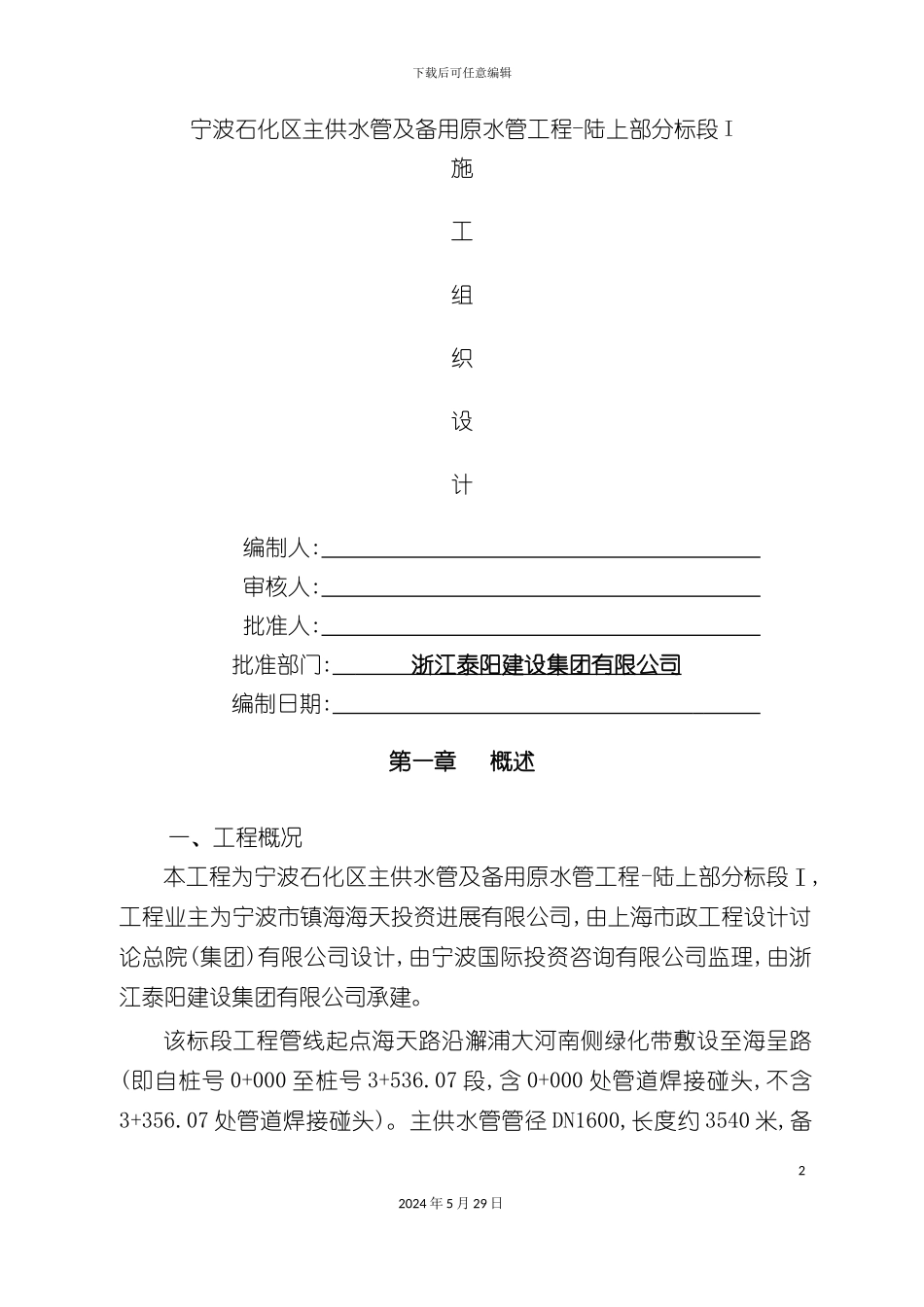

下载后可任意编辑市政给排水管道施工组织设计概述12024 年 5 月 29 日下载后可任意编辑宁波石化区主供水管及备用原水管工程-陆上部分标段 I施工组织设计 编制人: 审核人: 批准人: 批准部门: 浙江 泰阳 建设集团有限公司 编制日期: 第一章 概述一、工程概况本工程为宁波石化区主供水管及备用原水管工程-陆上部分标段Ⅰ,工程业主为宁波市镇海海天投资进展有限公司,由上海市政工程设计讨论总院(集团)有限公司设计,由宁波国际投资咨询有限公司监理,由浙江泰阳建设集团有限公司承建
该标段工程管线起点海天路沿澥浦大河南侧绿化带敷设至海呈路(即自桩号 0+000 至桩号 3+536
07 段,含 0+000 处管道焊接碰头,不含3+356
07 处管道焊接碰头)

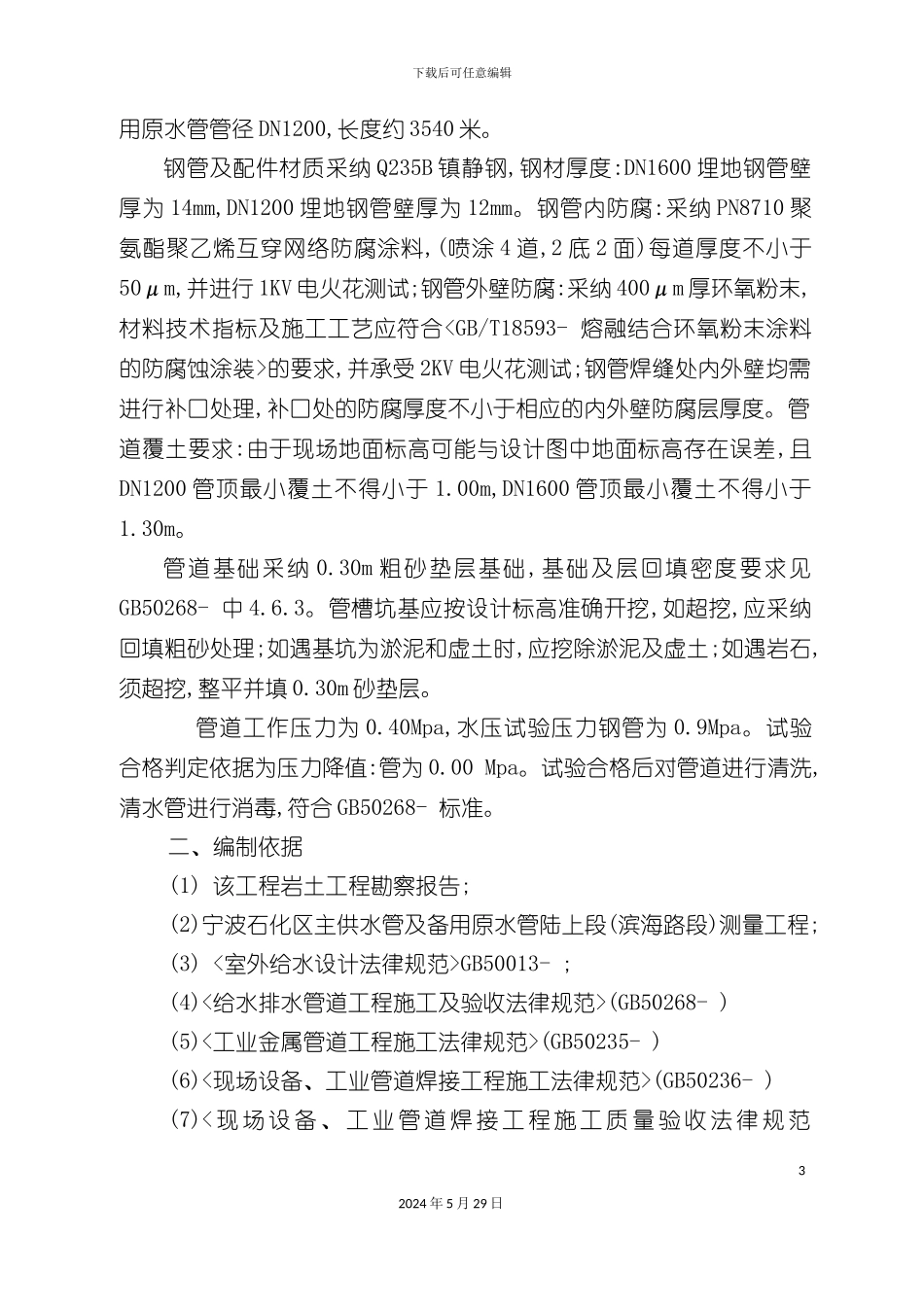

主供水管管径 DN1600,长度约 3540 米,备22024 年 5 月 29 日下载后可任意编辑用原水管管径 DN1200,长度约 3540 米
钢管及配件材质采纳 Q235B 镇静钢,钢材厚度:DN1600 埋地钢管壁厚为 14mm,DN1200 埋地钢管壁厚为 12mm
钢管内防腐:采纳 PN8710 聚氨酯聚乙烯互穿网络防腐涂料,(喷涂 4 道,2 底 2 面)每道厚度不小于50μm,并进行 1KV 电火花测试;钢管外壁防腐:采纳 400μm 厚环氧粉末,材料技术指标及施工工艺应符合的要求,并承受 2KV 电火花测试;钢管焊缝处内外壁均需进行补口处理,补口处的防腐厚度不小于相应的内外壁防腐层厚度
管道覆土要求:由于现场地面标高可能与设计图中地面标高存在误差,且DN1200 管顶最小覆土不得小于 1
00m,DN1600 管顶最小覆土不得小于1
管道基础采纳 0
30m 粗砂垫层基础,基础及层回填密度要求见GB50268- 中 4
管槽坑基应按设计标高准确开挖,如超挖,应采纳回填粗砂处理;如遇基坑为
