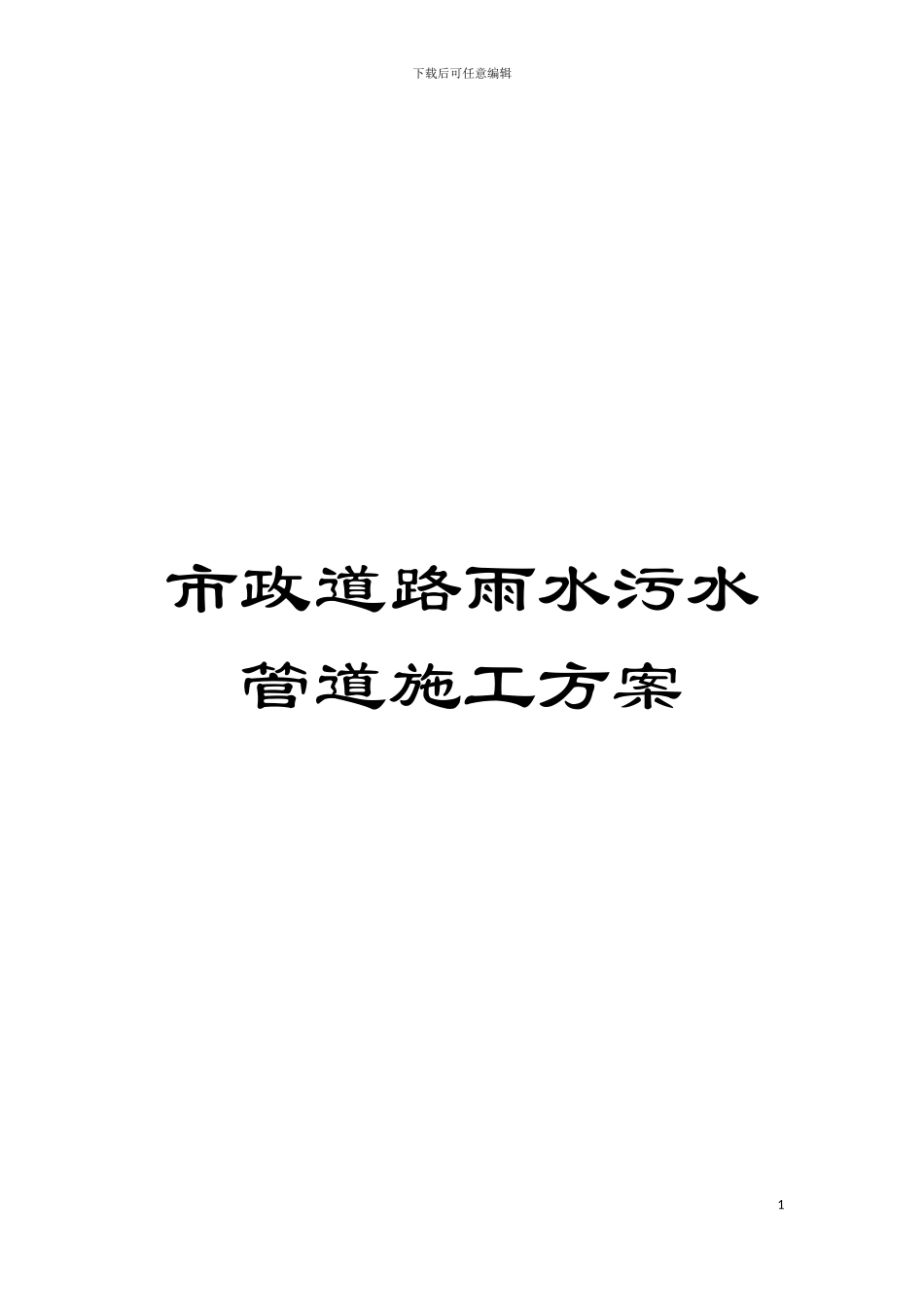

市政道路雨水污水管道施工方案模板VIP专享

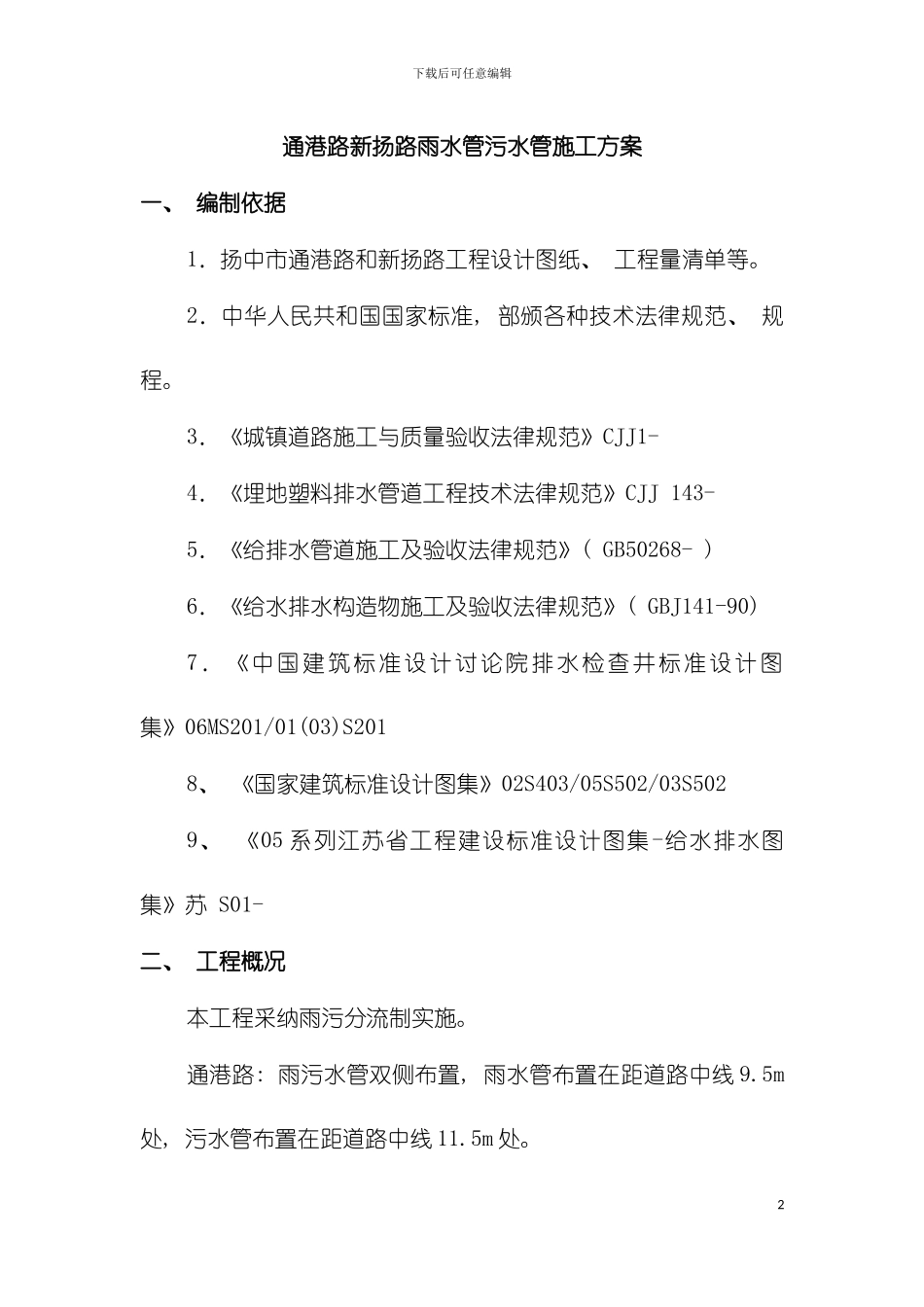

下载后可任意编辑市政道路雨水污水管道施工方案1下载后可任意编辑通港路新扬路雨水管污水管施工方案一、 编制依据1．扬中市通港路和新扬路工程设计图纸、 工程量清单等。2．中华人民共和国国家标准, 部颁各种技术法律规范、 规程。3．《城镇道路施工与质量验收法律规范》CJJ1- 4．《埋地塑料排水管道工程技术法律规范》CJJ 143- 5．《给排水管道施工及验收法律规范》( GB50268- ) 6．《给水排水构造物施工及验收法律规范》( GBJ141-90) 7．《中国建筑标准设计讨论院排水检查井标准设计图集》06MS201/01(03)S2018、 《国家建筑标准设计图集》02S403/05S502/03S5029、 《05 系列江苏省工程建设标准设计图集-给水排水图集》苏 S01- 二、 工程概况本工程采纳雨污分流制实施。通港路: 雨污水管双侧布置, 雨水管布置在距道路中线 9.5m处, 污水管布置在距道路中线 11.5m 处。2下载后可任意编辑新扬路: 雨水管双侧布置, 污水管为单侧布置, 左幅雨水管布置在距道路中线 8.75m 处, 右幅雨水管布置在距道路中线10.25m 处, 污水管布置在距道路中线 10.75m 处。管道及管道基础: 本工程主要采纳承插口的 UPVC 管和承插口的 HPPE 管。雨水口连接管采纳 φ200 的柔性管, 0.5%坡降通向检查井。雨水管和污水管道均采纳砂基础。三、 工期目标根据施工总体部署, 工期安排为: 5 月 1 日至 6 月 10 日, 共40 个日历天。四、 施工方法1.施工部署先施工埋置最深的污水管, 再施工雨水管, 管材应将插口顺水流方向, 承口逆水流方向, 由下游向上游依次安装。2.排水工程的施工顺序降水→施工放样→管沟开挖( 槽壁支护) →垫层、 基础施工→管道安装→管座及接口施工→排水检查井浇筑→管道闭水试验→管沟回填。3下载后可任意编辑 2.1 降水措施2.1.1 本工程污水管道埋置较深, 无足够距离放坡, 槽底处于粉质粘土层, 含水量大, 地下水位高, 故采纳井点降水, 边坡支护采纳钢板桩支护。本井点降水工作在沟槽回填达到地下水位线以上 1m 以后方可结束。2.1.2 井点设置1) 涌水量计算: 根据扬中奥体中心地勘报告可知, 地下土层③层为弱透水性淤泥质粉质粘土夹砂, 故涌水量可按完整井, 根据下列公式计算: Q=1.366K(2H-S)S/lg(1+R/r0)式中 Q——基坑涌水量; K——土壤的渗透系数; 根据扬中奥体中心地勘报告, 层 4.27E-04cm/s, 即 0.366m/d。 H——潜水含水层厚度; 由扬中奥体中心地勘报告和现场...
