异常分析报告VIP免费

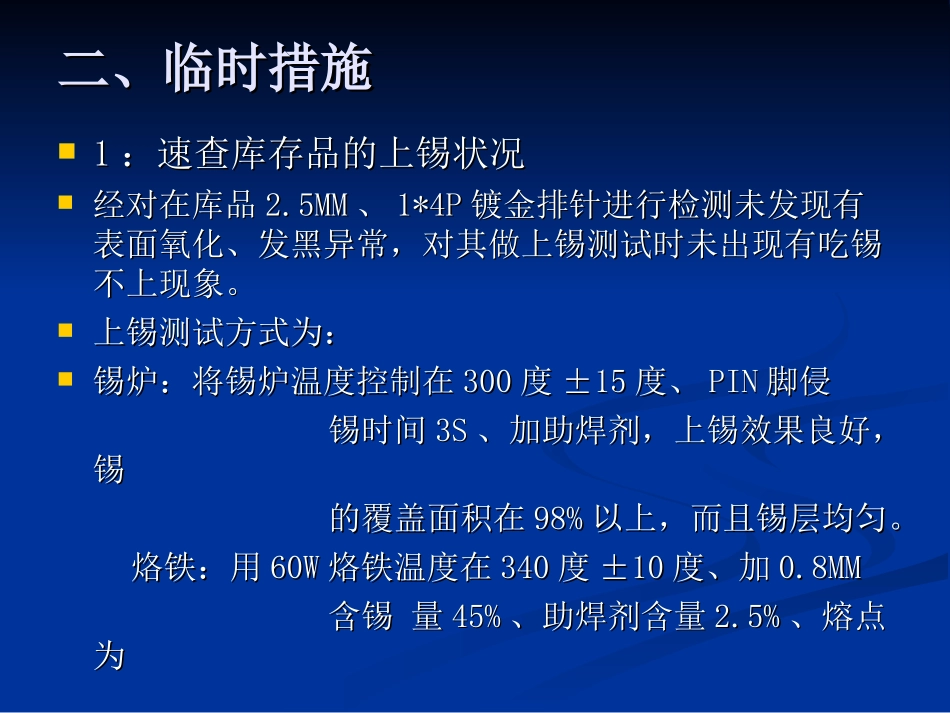

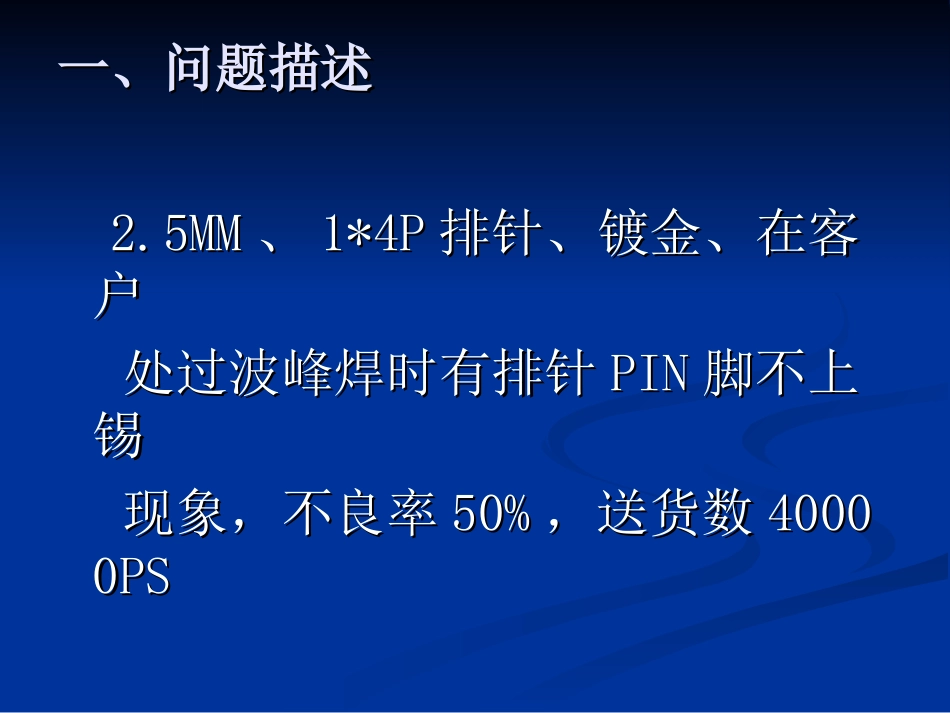

深圳市正灿科技有限公司深圳市正灿科技有限公司2.5MM2.5MM、、1*4P1*4P排针排针异常分析报告异常分析报告一、问题描述一、问题描述2.5MM2.5MM、、1*4P1*4P排针、镀金、在客排针、镀金、在客户户处过波峰焊时有排针处过波峰焊时有排针PINPIN脚不上脚不上锡锡现象，不良率现象，不良率50%50%，送货数，送货数400040000PS0PS二、临时措施二、临时措施11：速查库存品的上锡状况：速查库存品的上锡状况经对在库品经对在库品2.5MM2.5MM、、1*4P1*4P镀金排针进行检测未发现有镀金排针进行检测未发现有表面氧化、发黑异常，对其做上锡测试时未出现有吃锡表面氧化、发黑异常，对其做上锡测试时未出现有吃锡不上现象。不上现象。上锡测试方式为：上锡测试方式为：锡炉：将锡炉温度控制在锡炉：将锡炉温度控制在300300度度±15±15度、度、PINPIN脚侵脚侵锡时间锡时间3S3S、加助焊剂，上锡效果良好，、加助焊剂，上锡效果良好，锡锡的覆盖面积在的覆盖面积在98%98%以上，而且锡层均匀。以上，而且锡层均匀。烙铁：用烙铁：用60W60W烙铁温度在烙铁温度在340340度度±10±10度、加度、加0.8MM0.8MM含锡量含锡量45%45%、助焊剂含量、助焊剂含量2.5%2.5%、熔点、熔点为为217-220217-220（℃）的锡丝对排针进行加锡测试，加锡时（℃）的锡丝对排针进行加锡测试，加锡时间间3S3S，结果显示排针上锡快，上锡面积在，结果显示排针上锡快，上锡面积在98%98%以上，以上，而且锡层附着牢固。而且锡层附着牢固。三、原因分析三、原因分析11：材质：材质经对库存品该规格之排针进行金属分解经对库存品该规格之排针进行金属分解确确认，其各类元素含量为：认，其各类元素含量为：CU47.5%CU47.5%、、Zn100%Zn100%、、Sn0.050%Sn0.050%、、Ti0.030%Ti0.030%、表、表面镀金面镀金处理、镀金厚度为处理、镀金厚度为0.8U0.8U锡底，由此而见，锡底，由此而见，材材质异常可排除。质异常可排除。22：表面处理检测（电镀层）：表面处理检测（电镀层）将我司库相同规格之排针进行盐雾试将我司库相同规格之排针进行盐雾试验，设置测试时间验，设置测试时间8H8H，结果显示无镀，结果显示无镀层层氧化发黑等现象，由此可见，表面处理氧化发黑等现象，由此可见，表面处理符合要求。符合要求。33：储存环境：储存环境我司的排针储存条件温度我司的排针储存条件温度2828℃℃、、湿湿度为度为60%60%、、PEPE袋密封包装，储存位置位于袋密封包装，储存位置位于每每层货架由下而上的第三层，最低层与层货架由下而上的第三层，最低层与地地面的距离是面的距离是75CM75CM，由此可见我司的排，由此可见我司的排针针没有潮湿隐患存在。没有潮湿隐患存在。四、相关建议四、相关建议波峰焊波峰焊11：波峰炉：波峰炉建议使用喷雾”工艺、因为密封的喷雾罐能够有效地防建议使用喷雾”工艺、因为密封的喷雾罐能够有效地防止助焊剂的挥发，只需根据需要调整喷雾量即可；并要选择止助焊剂的挥发，只需根据需要调整喷雾量即可；并要选择固含较低的最好不含松香树脂成份的适合喷雾用的助焊剂固含较低的最好不含松香树脂成份的适合喷雾用的助焊剂22：：双波峰：双波峰：建议使用双波峰，因为两个波峰对焊点的作用较大，第建议使用双波峰，因为两个波峰对焊点的作用较大，第一个波峰较高，它的主要作用是焊接；第二个波峰相对较一个波峰较高，它的主要作用是焊接；第二个波峰相对较平，它主要是对焊点进行整形平，它主要是对焊点进行整形33：：预热温度预热温度一般设定在一般设定在900C-1100C900C-1100C44：走板速度：走板速度一般情况下，我们建议客户把走板速度定在一般情况下，我们建议客户把走板速度定在1.1-1.21.1-1.2米米//分钟这样一个速度，如果要改变走板速度，通常都应分钟这样一个速度，如果要改变走板速度，通常都应以改变预热温度作配合；以改变预热温度作配合；55：预热区长度：预热区长度预热区较长时，温度可调的较接近想要得到的板面实际预热区较长时，温度可调的较接近想要得到的板面实际温度；如果预热区较短，则应相应的提高其预定温度。温度；如果预热区较短，则应相应的提高其预定温度。66：锡炉温度：锡炉...
