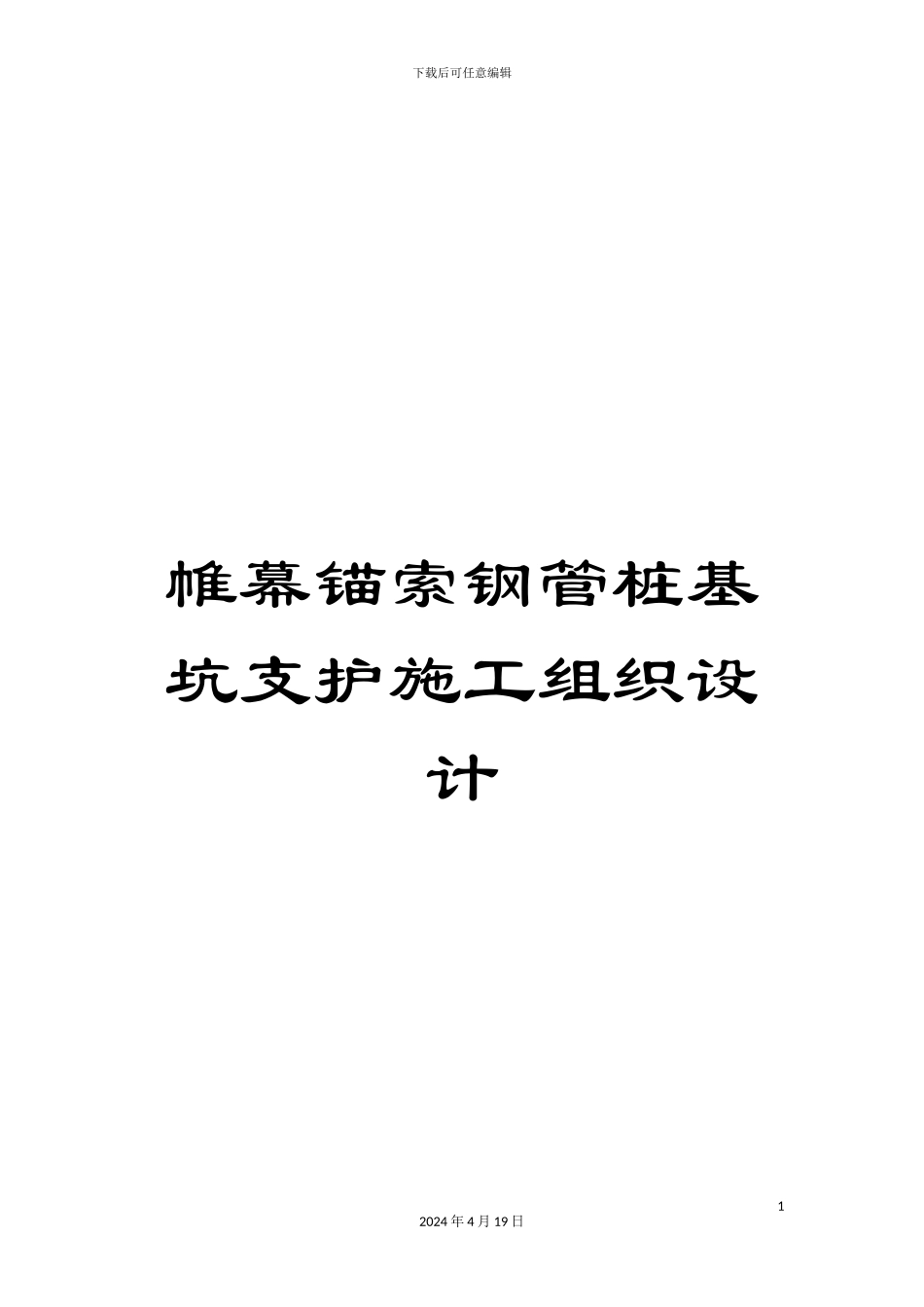

帷幕锚索钢管桩基坑支护施工组织设计

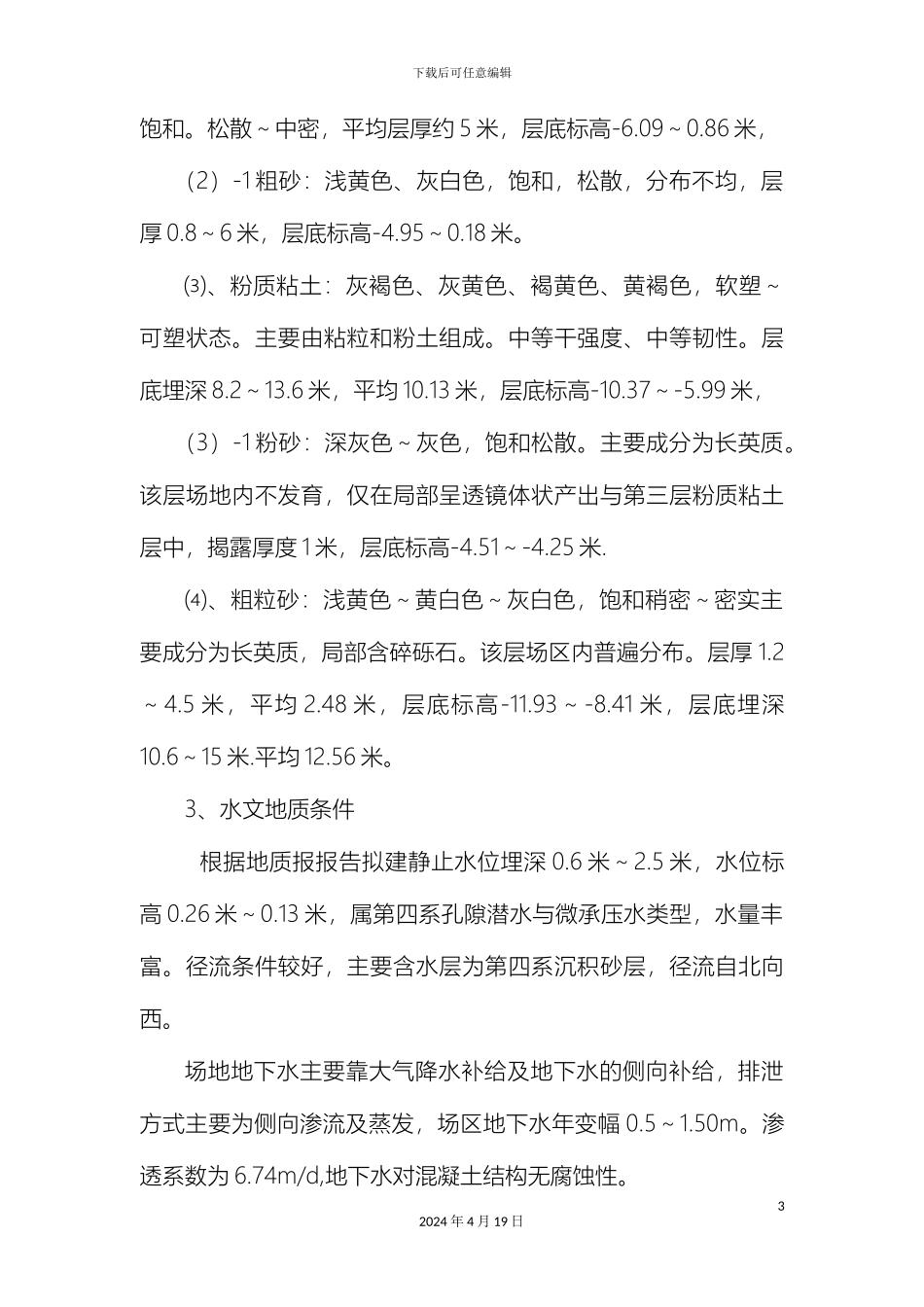

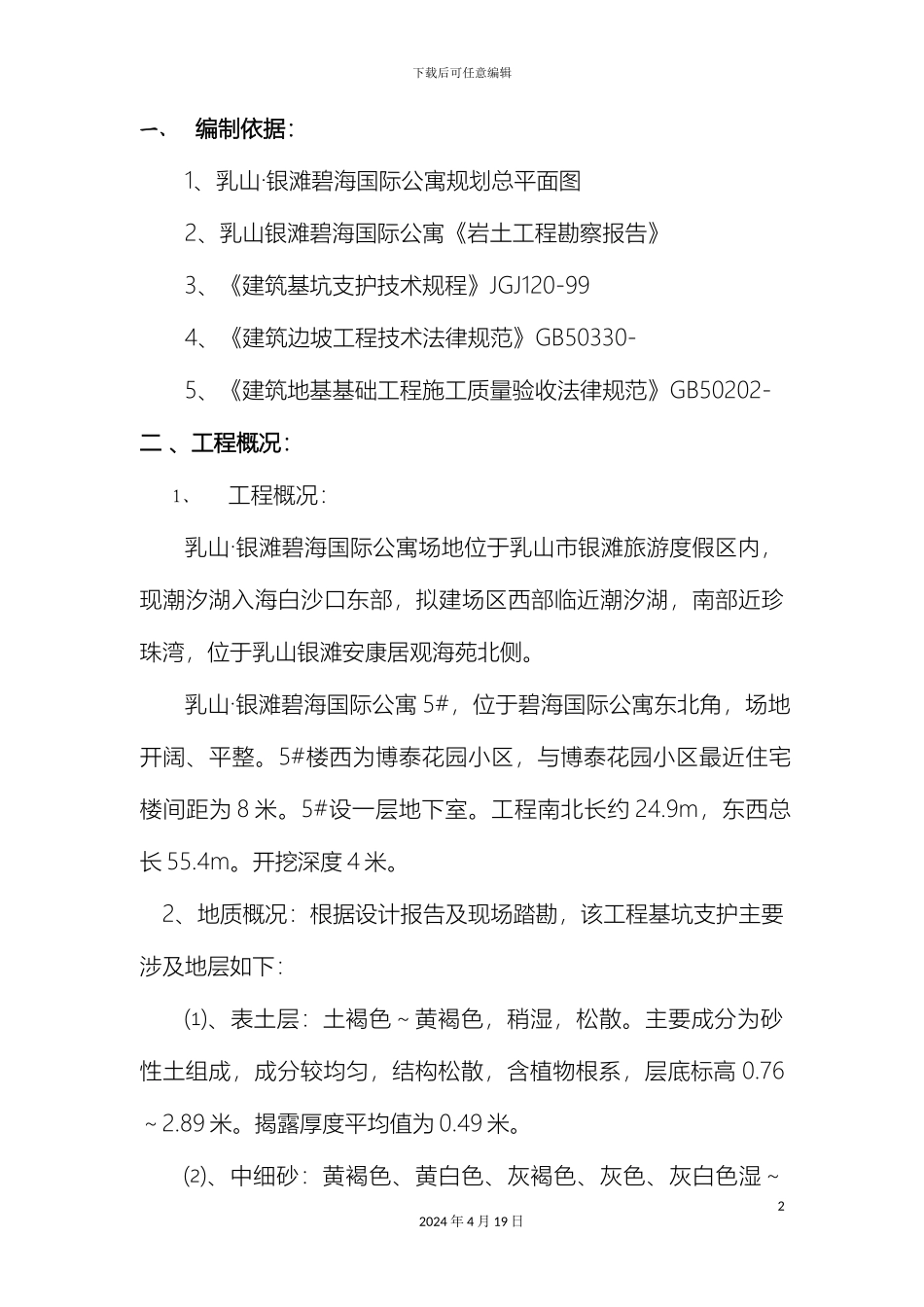

下载后可任意编辑帷幕锚索钢管桩基坑支护施工组织设计12024 年 4 月 19 日下载后可任意编辑一、编制依据：1、乳山·银滩碧海国际公寓规划总平面图2、乳山银滩碧海国际公寓《岩土工程勘察报告》3、《建筑基坑支护技术规程》JGJ120-994、《建筑边坡工程技术法律规范》GB50330- 5、《建筑地基基础工程施工质量验收法律规范》GB50202- 二 、工程概况：1、工程概况：乳山·银滩碧海国际公寓场地位于乳山市银滩旅游度假区内，现潮汐湖入海白沙口东部，拟建场区西部临近潮汐湖，南部近珍珠湾，位于乳山银滩安康居观海苑北侧。乳山·银滩碧海国际公寓 5#，位于碧海国际公寓东北角，场地开阔、平整。5#楼西为博泰花园小区，与博泰花园小区最近住宅楼间距为 8 米。5#设一层地下室。工程南北长约 24.9m，东西总长 55.4m。开挖深度 4 米。2、地质概况：根据设计报告及现场踏勘，该工程基坑支护主要涉及地层如下：⑴、表土层：土褐色～黄褐色，稍湿，松散。主要成分为砂性土组成，成分较均匀，结构松散，含植物根系，层底标高 0.76～2.89 米。揭露厚度平均值为 0.49 米。⑵、中细砂：黄褐色、黄白色、灰褐色、灰色、灰白色湿～22024 年 4 月 19 日下载后可任意编辑饱和。松散～中密，平均层厚约 5 米，层底标高-6.09～0.86 米，（2）-1 粗砂：浅黄色、灰白色，饱和，松散，分布不均，层厚 0.8～6 米，层底标高-4.95～0.18 米。⑶、粉质粘土：灰褐色、灰黄色、褐黄色、黄褐色，软塑～可塑状态。主要由粘粒和粉土组成。中等干强度、中等韧性。层底埋深 8.2～13.6 米，平均 10.13 米，层底标高-10.37～-5.99 米，（3）-1 粉砂：深灰色～灰色，饱和松散。主要成分为长英质。该层场地内不发育，仅在局部呈透镜体状产出与第三层粉质粘土层中，揭露厚度 1 米，层底标高-4.51～-4.25 米.⑷、粗粒砂：浅黄色～黄白色～灰白色，饱和稍密～密实主要成分为长英质，局部含碎砾石。该层场区内普遍分布。层厚 1.2～4.5 米，平均 2.48 米，层底标高-11.93～-8.41 米，层底埋深10.6～15 米.平均 12.56 米。3、水文地质条件 根据地质报报告拟建静止水位埋深 0.6 米～2.5 米，水位标高 0.26 米～0.13 米，属第四系孔隙潜水与微承压水类型，水量丰富。径流条件较好，主要含水层为第四系沉积砂层，径流自北向西。场地地下水主要靠大气降水补给及地下水的侧向补给，排泄方式主要为侧向渗流及蒸发，场区地下水年变幅 0.5～1.50...
