底板施工方案模板

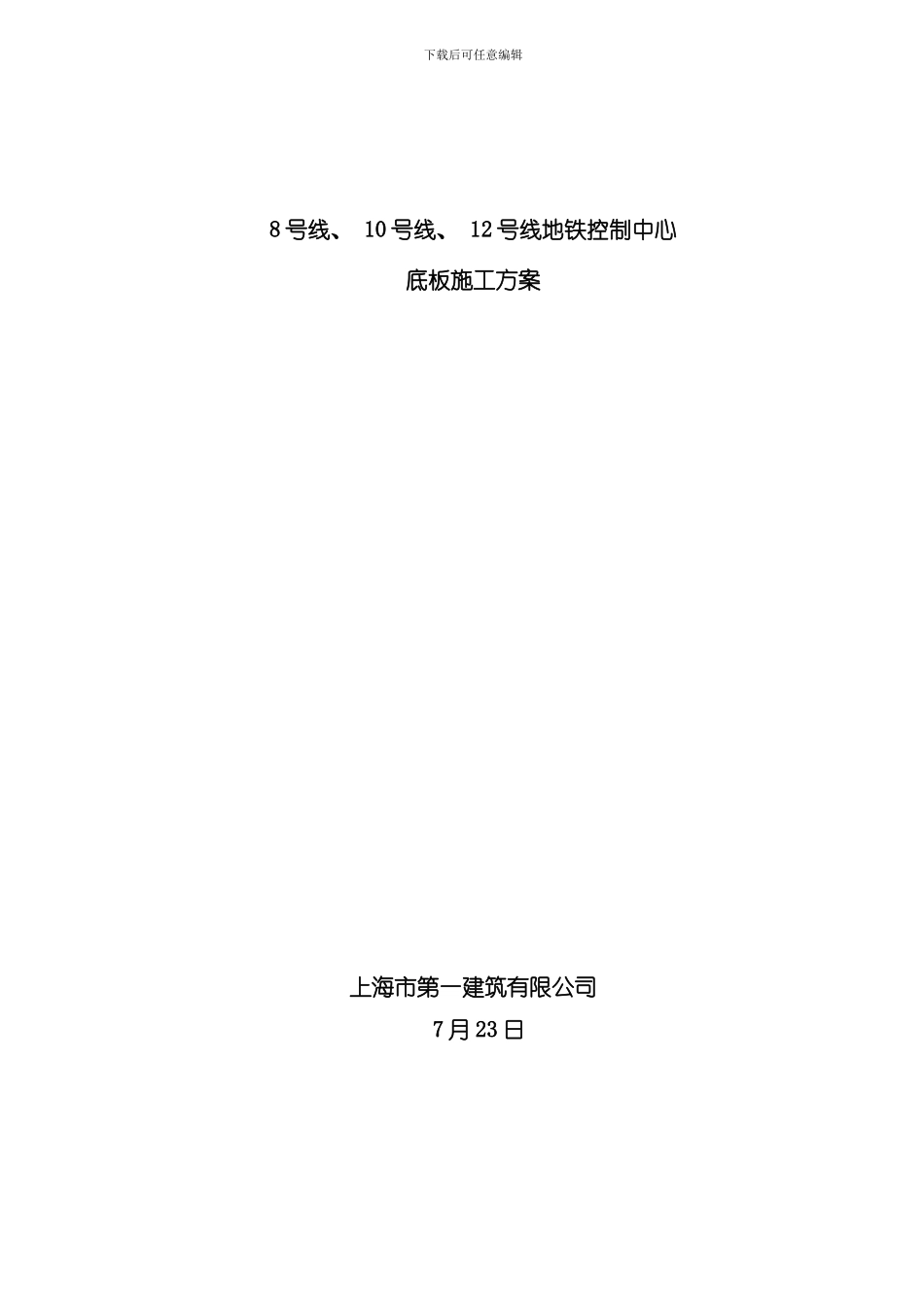

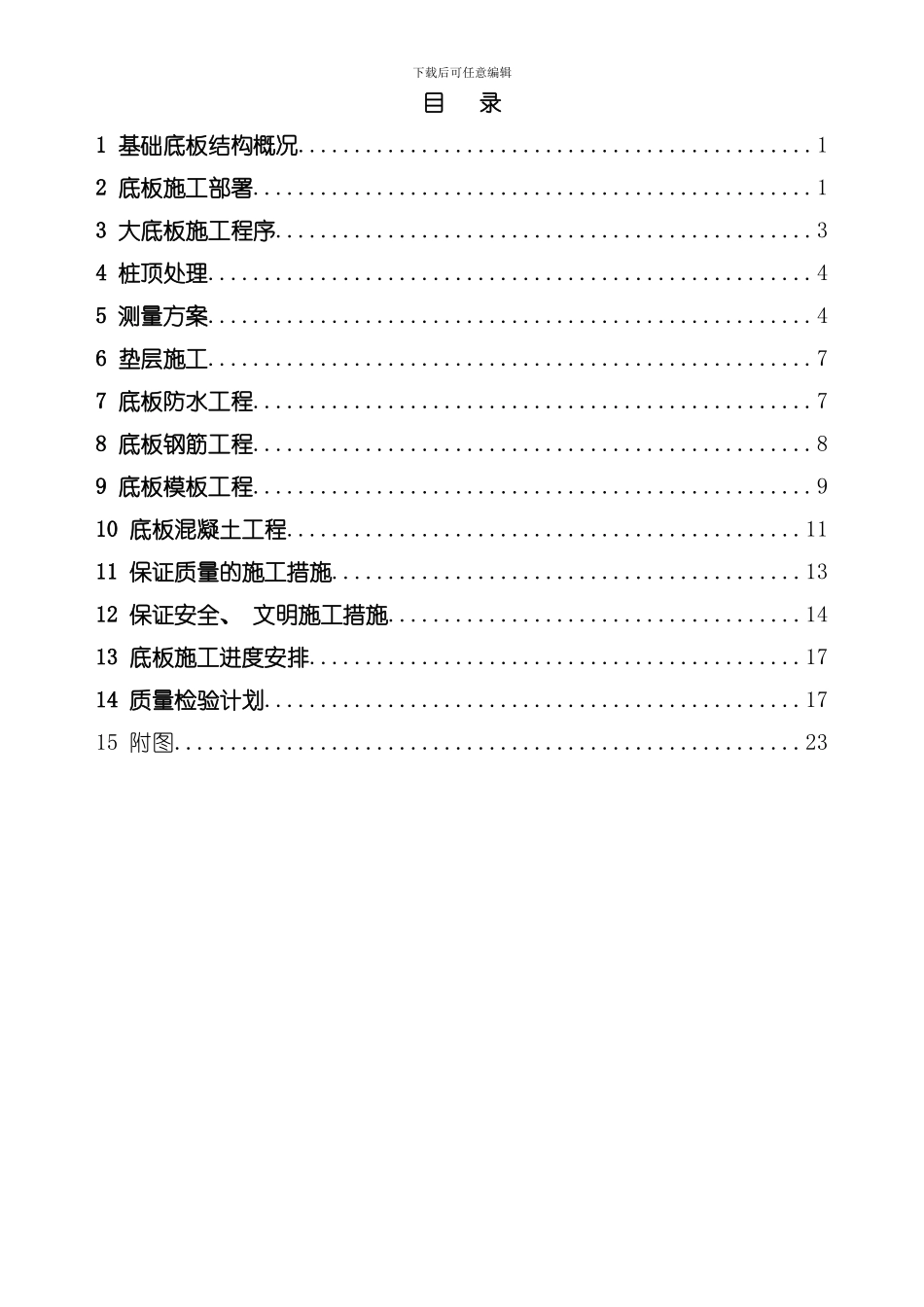

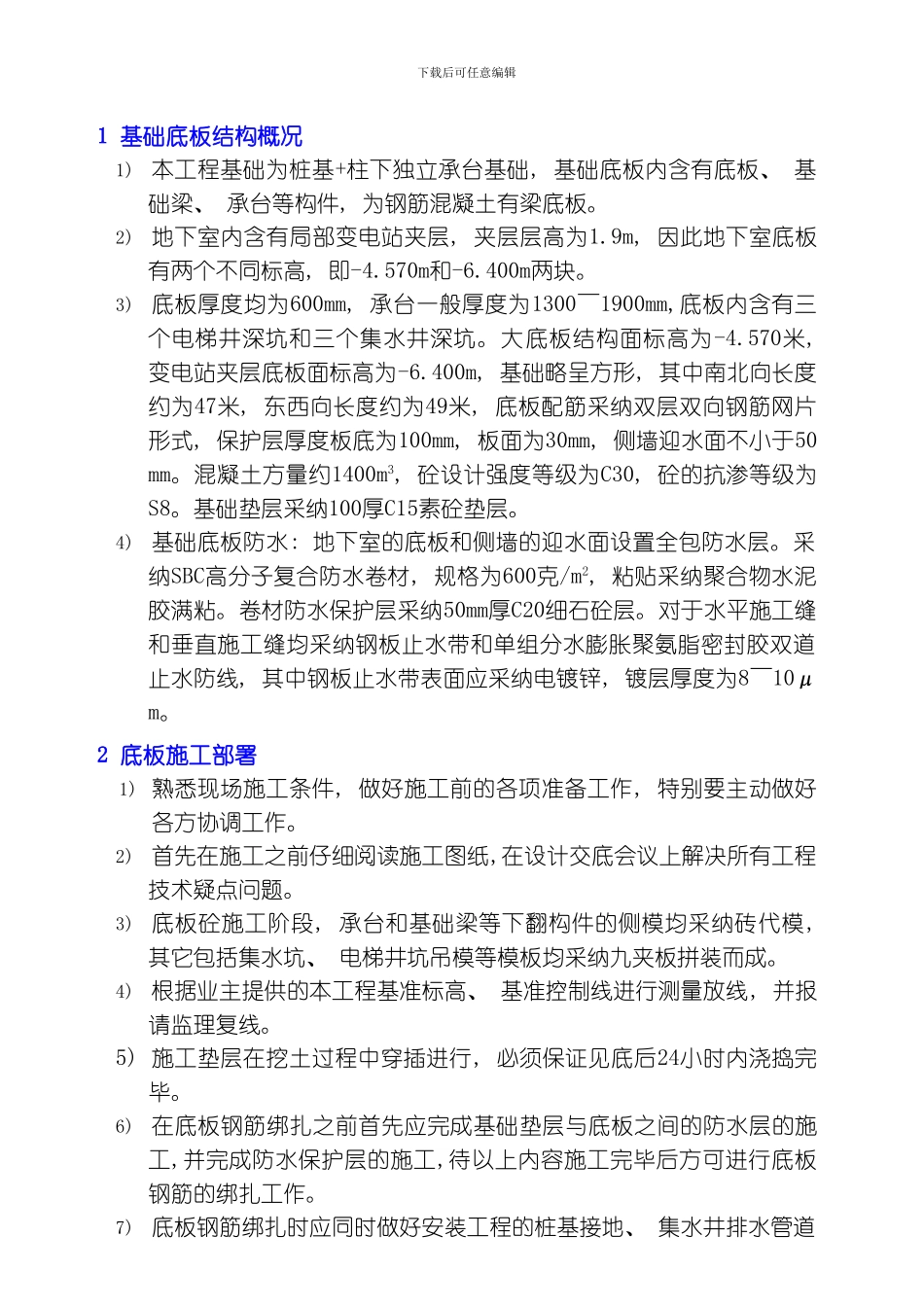

下载后可任意编辑8 号线、 10 号线、 12 号线地铁控制中心底板施工方案上海市第一建筑有限公司 7 月 23 日下载后可任意编辑目 录1 基础底板结构概况..............................................12 底板施工部署..................................................13 大底板施工程序................................................34 桩顶处理......................................................45 测量方案......................................................46 垫层施工......................................................77 底板防水工程..................................................78 底板钢筋工程..................................................89 底板模板工程..................................................910 底板混凝土工程..............................................1111 保证质量的施工措施..........................................1312 保证安全、 文明施工措施.....................................1413 底板施工进度安排............................................1714 质量检验计划................................................1715 附图........................................................23下载后可任意编辑1 基础底板结构概况1) 本工程基础为桩基+柱下独立承台基础, 基础底板内含有底板、 基础梁、 承台等构件, 为钢筋混凝土有梁底板。2) 地下室内含有局部变电站夹层, 夹层层高为1.9m, 因此地下室底板有两个不同标高, 即-4.570m和-6.400m两块。3) 底板厚度均为600mm, 承台一般厚度为1300～1900mm,底板内含有三个电梯井深坑和三个集水井深坑。大底板结构面标高为-4.570米, 变电站夹层底板面标高为-6.400m, 基础略呈方形, 其中南北向长度约为47米, 东西向长度约为49米, 底板配筋采纳双层双向钢筋网片形式, 保护层厚度板底为100mm, 板面为30mm, 侧墙迎水面不小于50mm。混凝土方量约1400m3, 砼设计强度等级为C30, 砼的抗渗等级为S8。基础垫层采纳100厚C15素砼垫层。4) 基础底板防水: 地下室的底板和侧墙的迎水面设置全包防水层。采纳SBC高分子复合防水卷材, 规格为600克/m2, 粘贴采纳聚合物水泥胶满粘。卷材防水保护层采纳50mm厚C20细石砼层。对于水平施工缝和垂直施工缝均采纳钢板止水带和单组分水膨胀聚氨...
