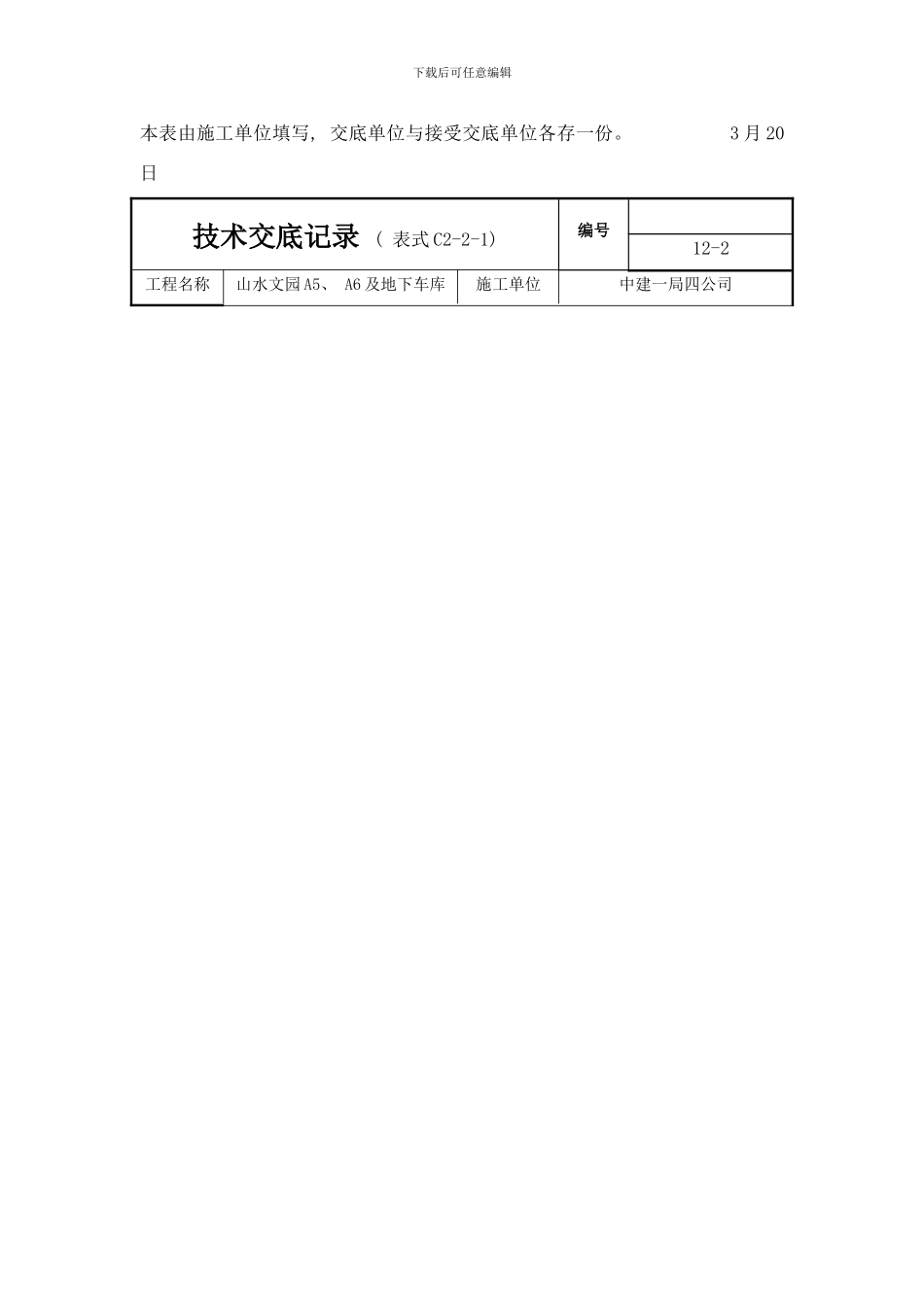

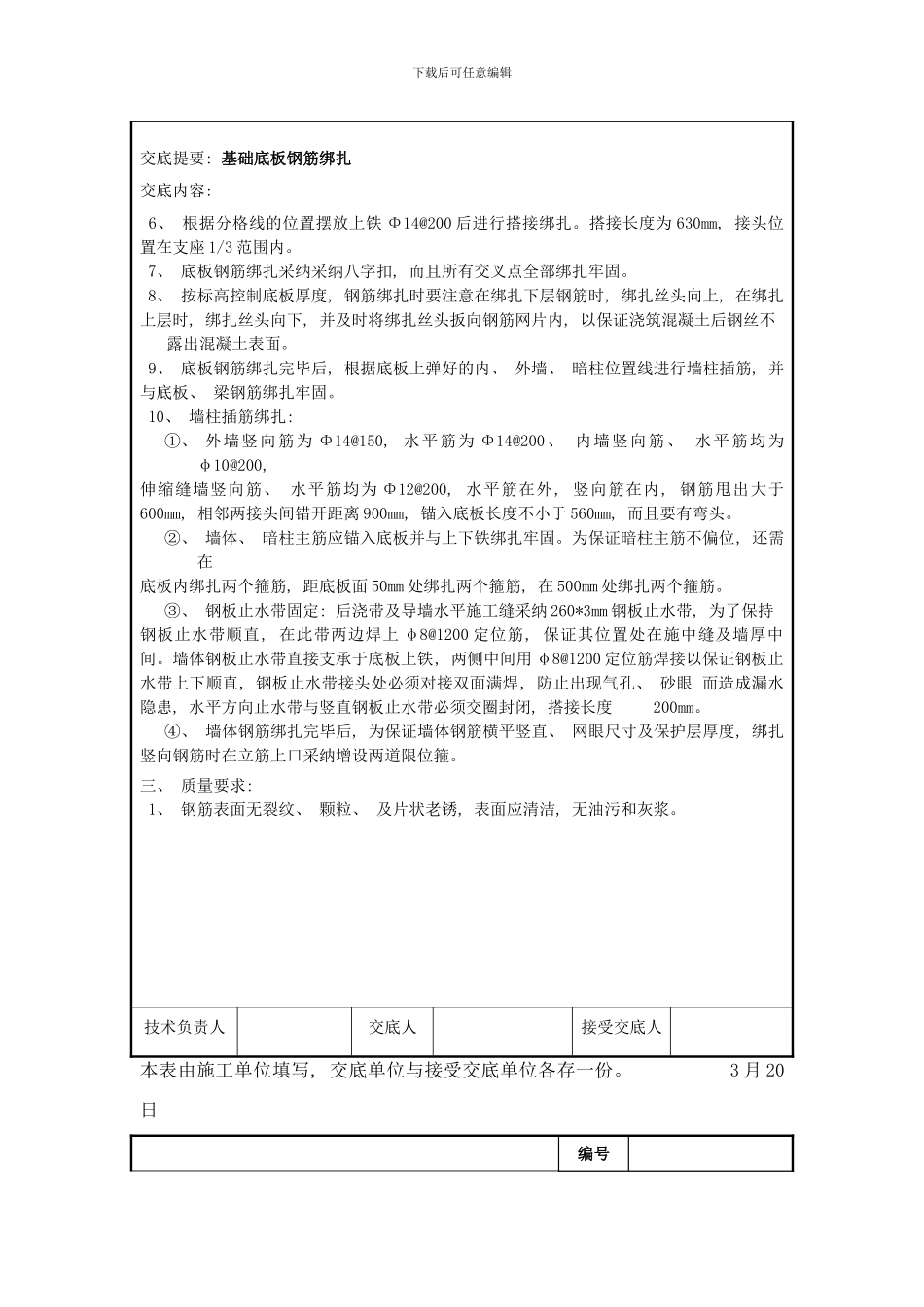

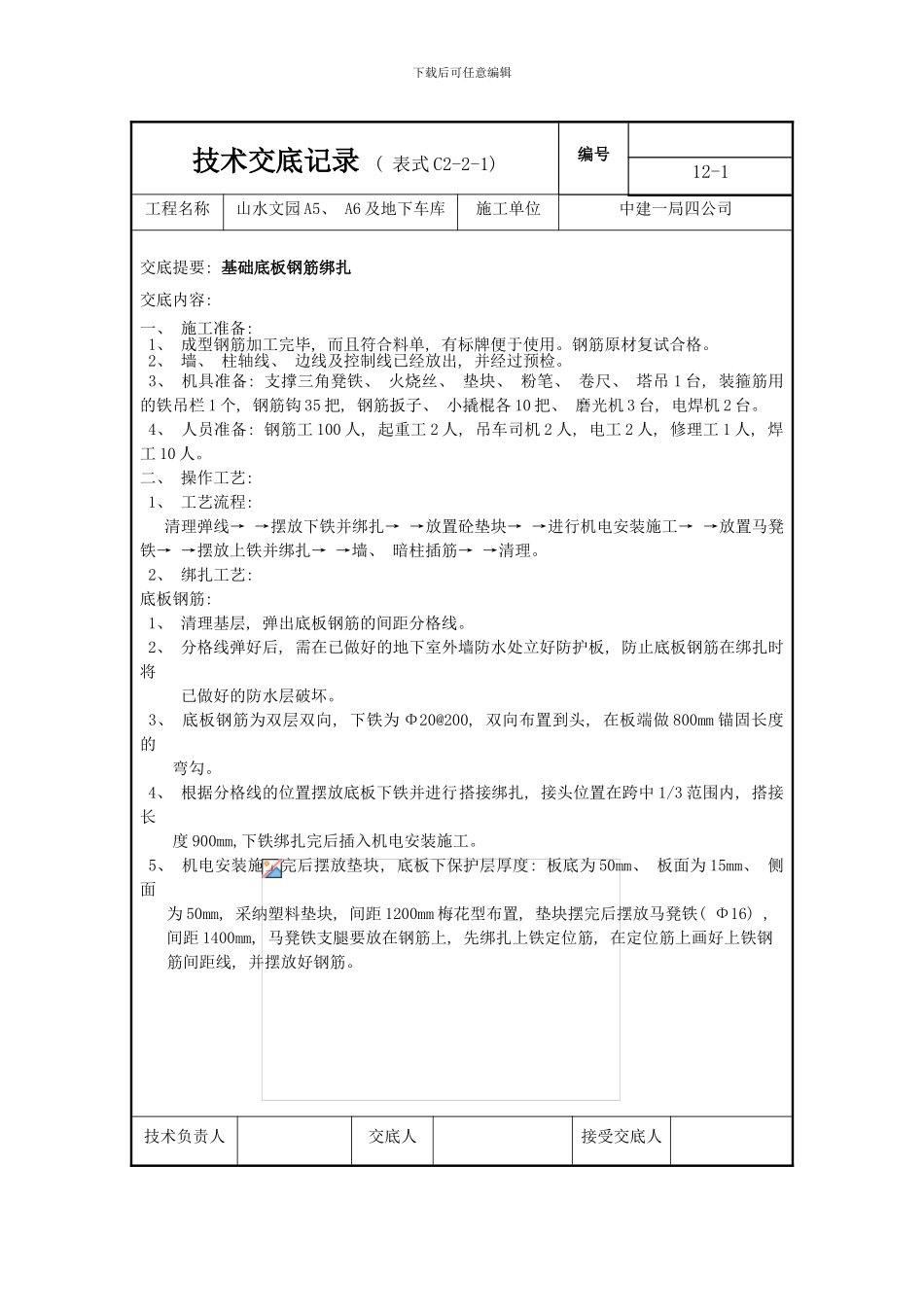

下载后可任意编辑技术交底记录 ( 表式 C2-2-1) 编号12-1工程名称山水文园 A5、 A6 及地下车库施工单位中建一局四公司交底提要: 基础底板钢筋绑扎交底内容: 一、 施工准备: 1、 成型钢筋加工完毕, 而且符合料单, 有标牌便于使用。钢筋原材复试合格。 2、 墙、 柱轴线、 边线及控制线已经放出, 并经过预检。 3、 机具准备: 支撑三角凳铁、 火烧丝、 垫块、 粉笔、 卷尺、 塔吊 1 台, 装箍筋用的铁吊栏 1 个, 钢筋钩 35 把, 钢筋扳子、 小撬棍各 10 把、 磨光机 3 台, 电焊机 2 台。 4、 人员准备: 钢筋工 100 人, 起重工 2 人, 吊车司机 2 人, 电工 2 人, 修理工 1 人, 焊工 10 人。二、 操作工艺: 1、 工艺流程: 清理弹线→ →摆放下铁并绑扎→ →放置砼垫块→ →进行机电安装施工→ →放置马凳铁→ →摆放上铁并绑扎→ →墙、 暗柱插筋→ →清理。 2、 绑扎工艺: 底板钢筋: 1、 清理基层, 弹出底板钢筋的间距分格线。 2、 分格线弹好后, 需在已做好的地下室外墙防水处立好防护板, 防止底板钢筋在绑扎时将 已做好的防水层破坏。 3、 底板钢筋为双层双向, 下铁为 Φ20@200, 双向布置到头, 在板端做 800mm 锚固长度的 弯勾。 4、 根据分格线的位置摆放底板下铁并进行搭接绑扎, 接头位置在跨中 1/3 范围内, 搭接长 度 900mm,下铁绑扎完后插入机电安装施工。 5、 机电安装施工完后摆放垫块, 底板下保护层厚度: 板底为 50mm、 板面为 15mm、 侧面为 50mm, 采纳塑料垫块, 间距 1200mm 梅花型布置, 垫块摆完后摆放马凳铁( Φ16) , 间距 1400mm, 马凳铁支腿要放在钢筋上, 先绑扎上铁定位筋, 在定位筋上画好上铁钢筋间距线, 并摆放好钢筋。技术负责人交底人接受交底人下载后可任意编辑本表由施工单位填写, 交底单位与接受交底单位各存一份。 3 月 20日技术交底记录 ( 表式 C2-2-1) 编号12-2工程名称山水文园 A5、 A6 及地下车库施工单位中建一局四公司下载后可任意编辑交底提要: 基础底板钢筋绑扎交底内容: 6、 根据分格线的位置摆放上铁 Φ14@200 后进行搭接绑扎。搭接长度为 630mm, 接头位置在支座 1/3 范围内。 7、 底板钢筋绑扎采纳采纳八字扣, 而且所有交叉点全部绑扎牢固。 8、 按标高控制底板厚度, 钢筋绑扎时要注意在绑扎下层钢筋时, 绑扎丝头向上, 在绑扎上层时, 绑扎丝头向下, 并...
