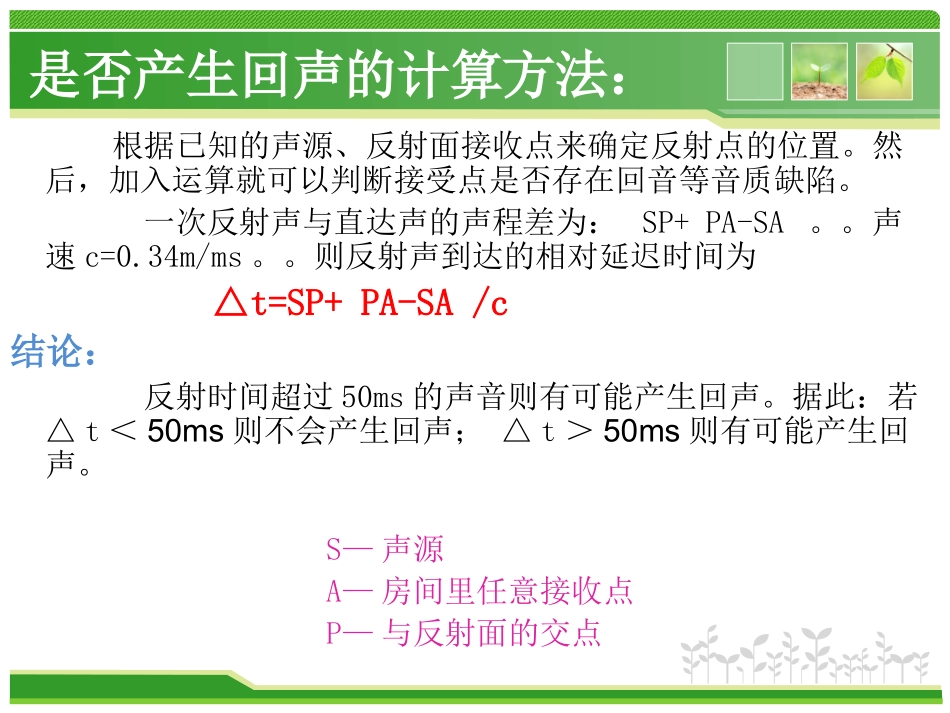

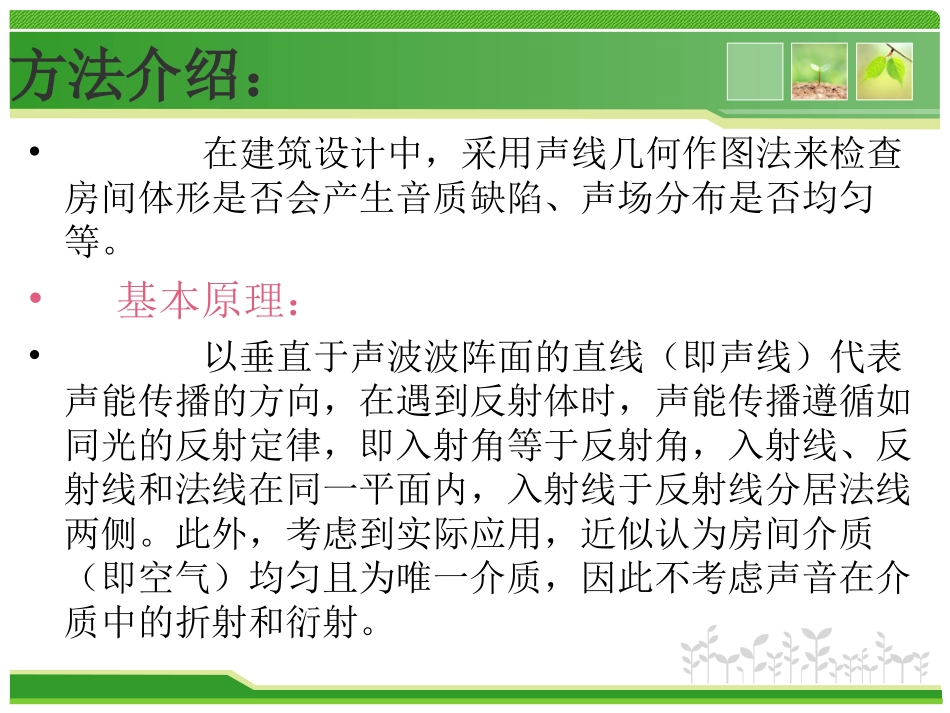

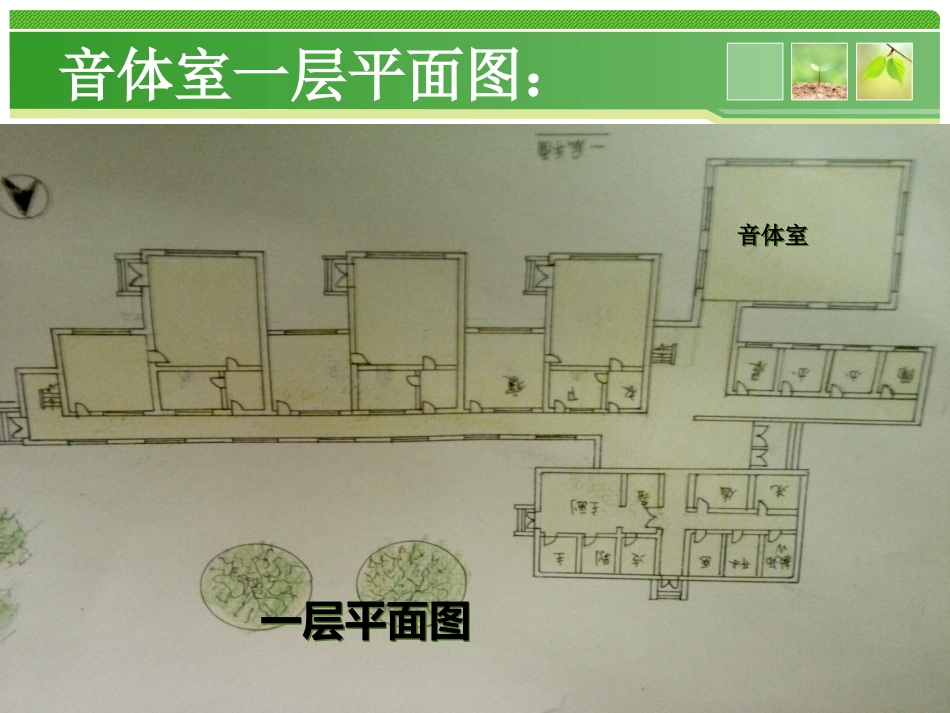

方法介绍：•在建筑设计中，采用声线几何作图法来检查房间体形是否会产生音质缺陷、声场分布是否均匀等。•基本原理：•以垂直于声波波阵面的直线（即声线）代表声能传播的方向，在遇到反射体时，声能传播遵循如同光的反射定律，即入射角等于反射角，入射线、反射线和法线在同一平面内，入射线于反射线分居法线两侧。此外，考虑到实际应用，近似认为房间介质（即空气）均匀且为唯一介质，因此不考虑声音在介质中的折射和衍射。是否产生回声的计算方法：根据已知的声源、反射面接收点来确定反射点的位置。然后，加入运算就可以判断接受点是否存在回音等音质缺陷。一次反射声与直达声的声程差为：SP+PA-SA。。声速c=0.34m/ms。。则反射声到达的相对延迟时间为△t=SP+PA-SA/c结论：反射时间超过50ms的声音则有可能产生回声。据此：若△t＜50ms则不会产生回声；△t＞50ms则有可能产生回声。S—声源A—房间里任意接收点P—与反射面的交点音体室一层平面图：一层平面图一层平面图音体室音体室音体室一层平面放大图:一层平面放大图一层平面放大图音体室音体室原音体室声线图声源S位置已知，A、B为房间内任意两接收点，连接SA、SB得到直达声声线。通过用射线作图法确定房间任意点的声音接收情况。声源S位置已知，A、B为房间内任意两接收点，连接SA、SB得到直达声声线。通过用射线作图法确定房间任意点的声音接收情况。原音体室声线分析----平面图•左图为音体室平面的声线分析的计算过程，通过计算可看出一部分△t＞50ms还有一部分△t＜50ms；根据该情况可得知，此音体室有可能产生回声。原音体室声线分析----剖面图•如平面所述；左图为音体室剖面的声线分析的计算过程，通过计算可看出一部分△t＞50ms还有一部分△t＜50ms；根据该情况可得知，此音体室有可能产生回声。改进方案：•在音体室中有回声会造成音质缺陷、声场分布不均匀的影响。所以在一定的基础上进行了方案的改进，再次采用声线几何作图法来检查房间体形是否会对音质等有影响。•改进方法和原理：•平面分析中，将原方形的改成矩形和半圆组成，而半圆声能分布不均匀，有沿边反射、声聚焦等缺陷；所以，沿墙增设扩散面后能纠正其缺点。下面是对改进方案的验证。新音体室声线图：声源S位置已知，A、B为房间内任意两接收点，连接SA、SB得到直达声声线。通过用射线作图法确定房间任意点的声音接收情况。声源S位置已知，A、B为房间内任意两接收点，连接SA、SB得到直达声声线。通过用射线作图法确定房间任意点的声音接收情况。改进方法：•合理利用反射板•在侧墙合理地悬吊一些反射板，可以向部分声空白区提供早期反射声，弥补这些区域缺少反射声的缺陷。•注意反射板的尺寸应达到大于声波波长，且最好采用密实、表面光滑、反射性能好的材料制作，以达到最好的反射效果。新音体室声线分析----平面图•左图为新音体室平面的声线分析的计算过程，通过计算可看出所有的△t＜50ms；根据该情况可得知，此音体室不能产生回声。新音体室声线分析----剖面图•如平面所述；左图为新音体室剖面的声线分析的计算过程，通过计算可看出所有的△t＜50ms；根据该情况可得知，此音体室不能产生回声。L/O/G/OThankYou!
