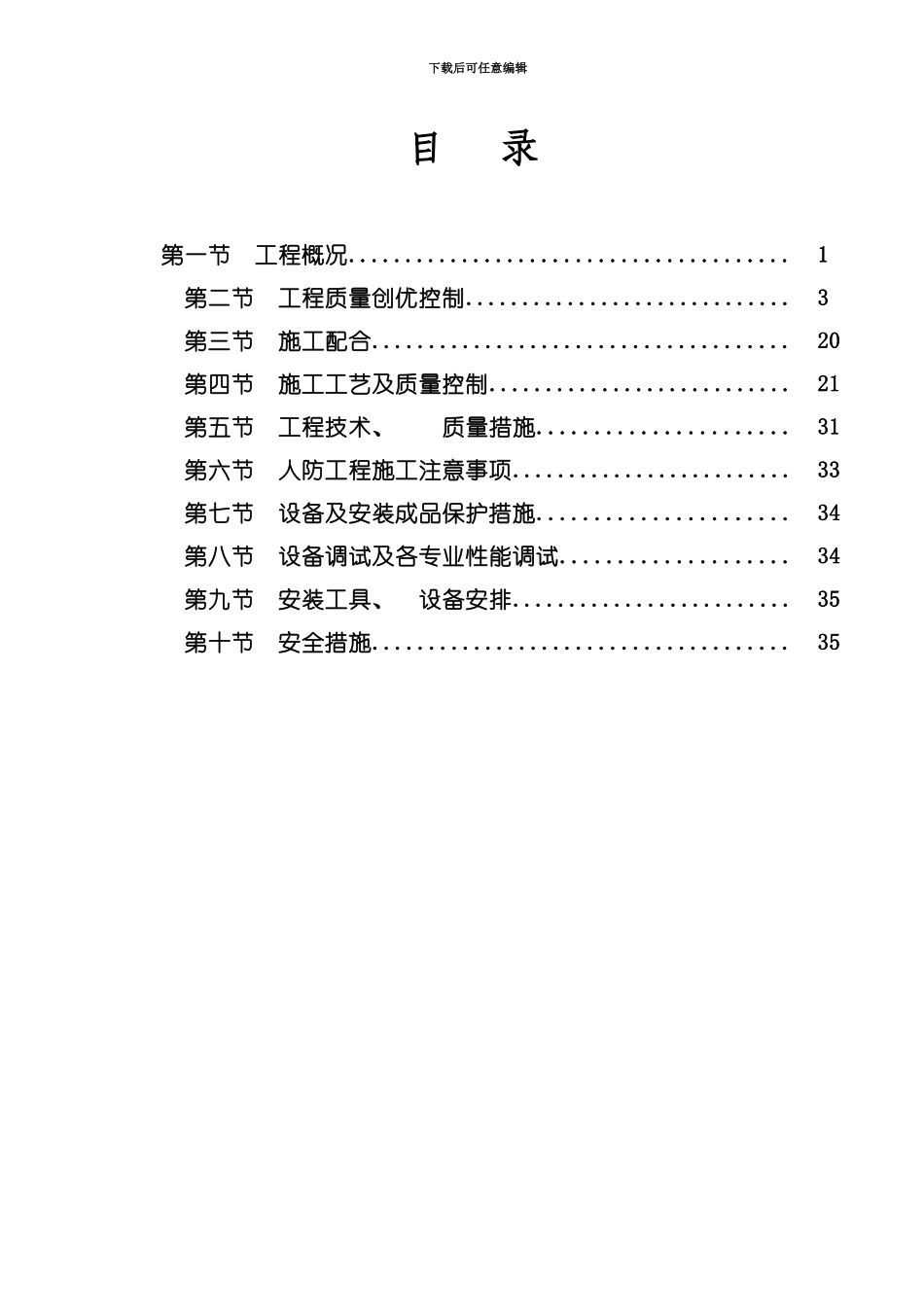

下载后可任意编辑目 录第一节 工程概况.......................................1第二节 工程质量创优控制.............................3第三节 施工配合.....................................20第四节 施工工艺及质量控制...........................21第五节 工程技术、 质量措施......................31第六节 人防工程施工注意事项.........................33第七节 设备及安装成品保护措施......................34第八节 设备调试及各专业性能调试....................34第九节 安装工具、 设备安排.........................35第十节 安全措施.....................................35下载后可任意编辑安装工程施工方案项目名称: 建设地点: 建设单位: 监理单位: 设计单位: 承建单位: 第一节 工程概况一. 工程概况: 1 、本工程安装工作容包括电气工程、 给排水工程、 采暖工程、 智能化建筑工程( 预埋) 等。本工程位于*****, 建筑总高度99.75m, 结构型式为剪力墙结构。设计使用年限50年, 抗震设防烈度为八度。耐火等级均为一级。基础采纳桩基+ 筏板基础。±0.000 相当于绝对标高483.4 米。2 、 电气工程: 负荷分类: 消防设备用电、 电梯、 应急照明为一级负荷, 其余为三级负荷。一级负荷在采纳双电源供电并在末端自动转换。 (1) 、 配电系统: 建筑物内电力设备供电电压为380/220V, 供电方式采纳下载后可任意编辑树干式和放射式相结合的方式供电。 电力干线采纳铜芯聚氯乙烯绝缘电力电缆, 分支线采纳BV-450/750V 型铜芯塑料线。 消防线路选用耐火电缆或阻燃电线。消防用电设备过负荷保护作用于信号, 不切断电路。 电缆干线在电气竖井内沿电缆桥架敷设。 (2)、 照明系统: 建筑物内照明供电电压为380/220V, 采纳放射式或树干式相结合方式供电。 照明干线采纳BV-450/750V 型铜芯塑料线在竖井内敷设, 根据房间功能不同, 选择相应灯具, 以满足照度要求。厨房、 卫生间、 空调插座回路均采纳BV-4mm2, 采纳BV-2.5mm2。 (3) 、 防雷接地: 本建筑物按二级防雷设计, 沿屋面女儿墙用12镀锌圆钢设避雷带, 并在屋面设不大于10m*10m 的网格; 防雷引下线利用钢筋混凝土内( 不少于两根) 主筋, 接地装置利用建筑物基础钢筋网; 地面30m 以上部分每两层设均压环、 防止侧击雷; 地面45m 及以上外墙上的栏杆、 门窗等较大的金属物与防雷装置相连接, 竖直敷设的金属管道及金...
