建筑施工钢筋入门识图讲解模板

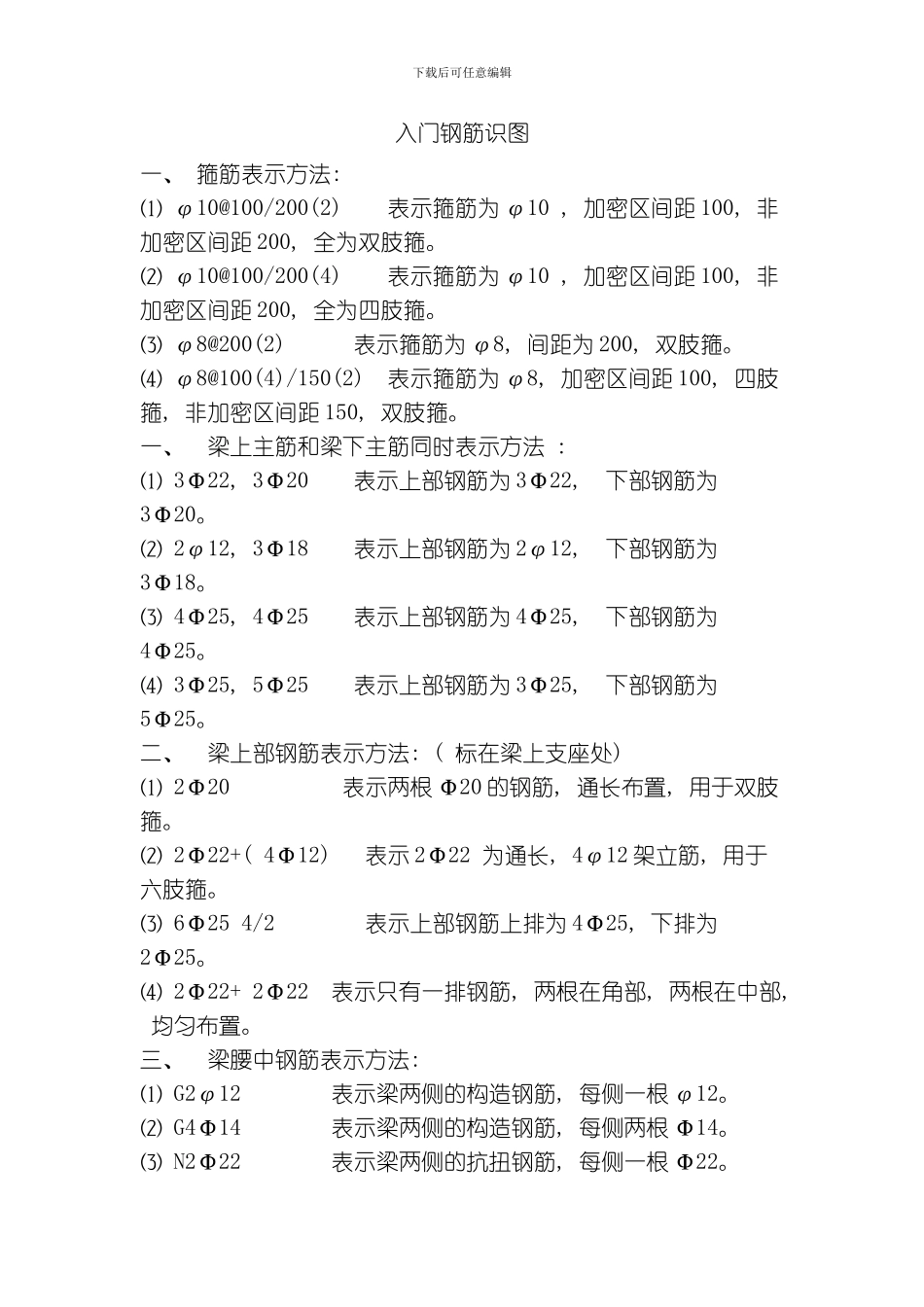

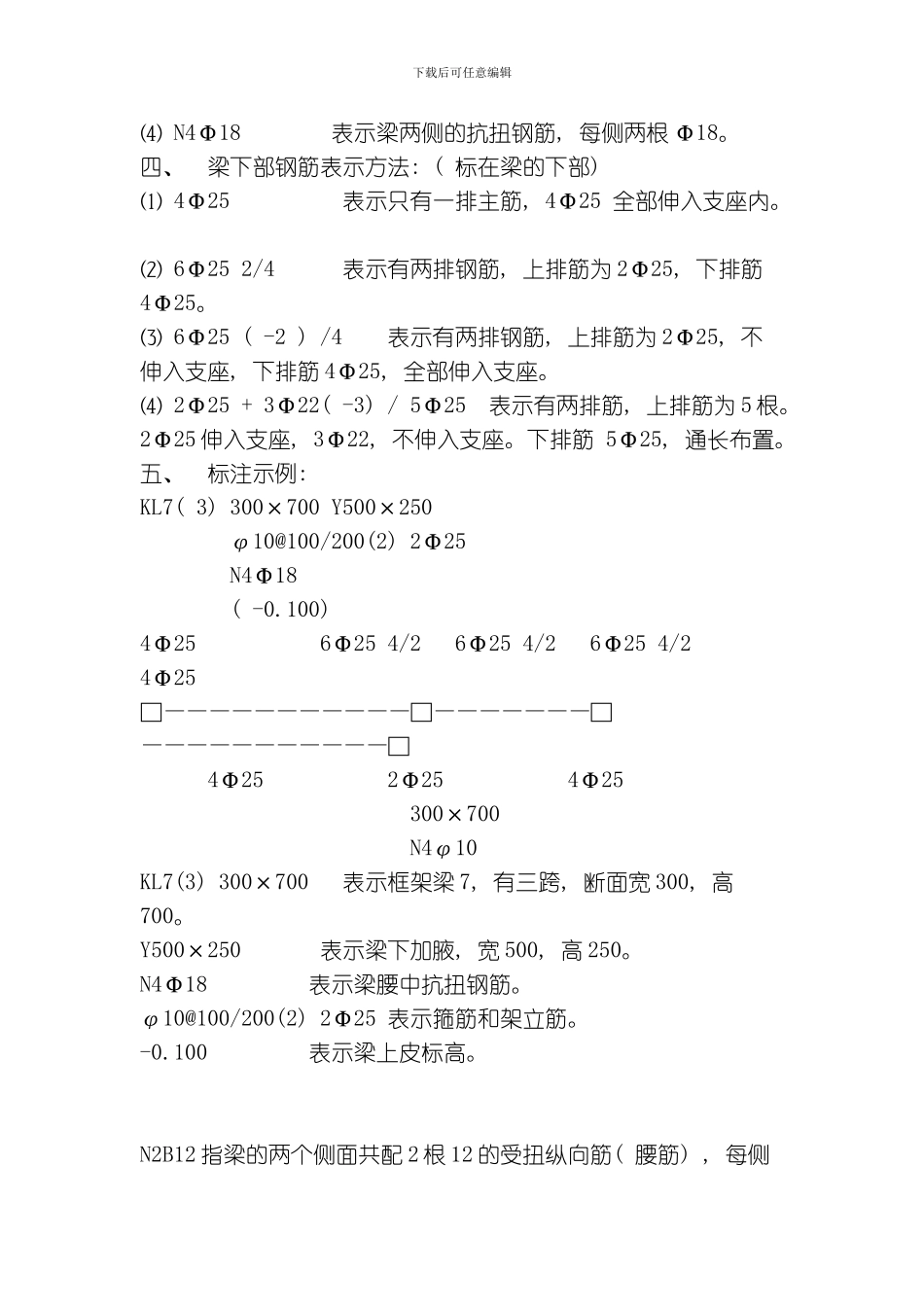

下载后可任意编辑入门钢筋识图一、 箍筋表示方法: ⑴ φ10@100/200(2) 表示箍筋为 φ10 , 加密区间距 100, 非加密区间距 200, 全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为 φ10 , 加密区间距 100, 非加密区间距 200, 全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为 φ8, 间距为 200, 双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为 φ8, 加密区间距 100, 四肢箍, 非加密区间距 150, 双肢箍。 一、 梁上主筋和梁下主筋同时表示方法 : ⑴ 3Φ22, 3Φ20 表示上部钢筋为 3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12, 3Φ18 表示上部钢筋为 2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25, 4Φ25 表示上部钢筋为 4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25, 5Φ25 表示上部钢筋为 3Φ25, 下部钢筋为5Φ25。 二、 梁上部钢筋表示方法: ( 标在梁上支座处) ⑴ 2Φ20 表示两根 Φ20 的钢筋, 通长布置, 用于双肢箍。 ⑵ 2Φ22+( 4Φ12) 表示 2Φ22 为通长, 4φ12 架立筋, 用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为 4Φ25, 下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋, 两根在角部, 两根在中部, 均匀布置。 三、 梁腰中钢筋表示方法: ⑴ G2φ12 表示梁两侧的构造钢筋, 每侧一根 φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋, 每侧两根 Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋, 每侧一根 Φ22。 下载后可任意编辑⑷ N4Φ18 表示梁两侧的抗扭钢筋, 每侧两根 Φ18。 四、 梁下部钢筋表示方法: ( 标在梁的下部) ⑴ 4Φ25 表示只有一排主筋, 4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋, 上排筋为 2Φ25, 下排筋4Φ25。 ⑶ 6Φ25 ( -2 ) /4 表示有两排钢筋, 上排筋为 2Φ25, 不伸入支座, 下排筋 4Φ25, 全部伸入支座。 ⑷ 2Φ25 + 3Φ22( -3) / 5Φ25 表示有两排筋, 上排筋为 5 根。2Φ25 伸入支座, 3Φ22, 不伸入支座。下排筋 5Φ25, 通长布置。五、 标注示例: KL7( 3) 300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 ( -0.100) 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁 7, 有三跨, 断面宽 300, 高700。Y500×250 表示梁下加腋, ...
