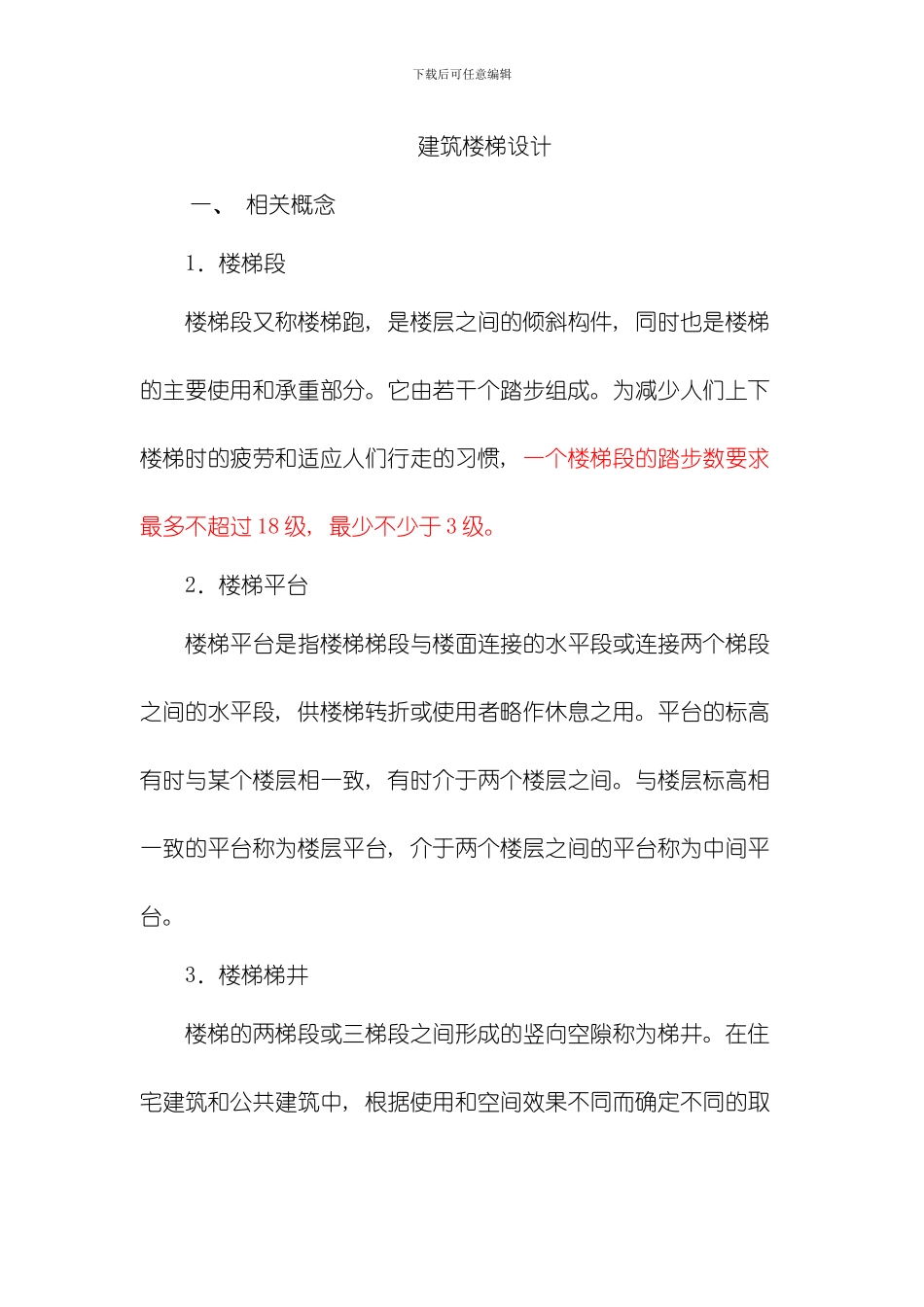

下载后可任意编辑建筑楼梯设计一、 相关概念1．楼梯段楼梯段又称楼梯跑, 是楼层之间的倾斜构件, 同时也是楼梯的主要使用和承重部分。它由若干个踏步组成。为减少人们上下楼梯时的疲劳和适应人们行走的习惯, 一个楼梯段的踏步数要求最多不超过 18 级, 最少不少于 3 级。2．楼梯平台楼梯平台是指楼梯梯段与楼面连接的水平段或连接两个梯段之间的水平段, 供楼梯转折或使用者略作休息之用。平台的标高有时与某个楼层相一致, 有时介于两个楼层之间。与楼层标高相一致的平台称为楼层平台, 介于两个楼层之间的平台称为中间平台。3．楼梯梯井楼梯的两梯段或三梯段之间形成的竖向空隙称为梯井。在住宅建筑和公共建筑中, 根据使用和空间效果不同而确定不同的取下载后可任意编辑值。住宅建筑应尽量减小梯井宽度, 以增大梯段净宽, 一般取值为 100～200mm。公共建筑梯井宽度的取值一般不小于 160mm, 并应满足消防要求。4．栏杆( 栏板) 和扶手栏杆( 栏板) 和扶手是楼梯段的安全设施, 一般设置在梯段和平台的临空边缘。要求它必须坚固可靠, 有足够的安全高度, 并应在其上部设置供人们的手扶持用的扶手。在公共建筑中, 当楼梯段较宽时, 常在楼梯段和平台靠墙一侧设置靠墙扶手。二、 楼梯类型建筑中楼梯的形式较多, 楼梯的分类一般可按以下原则进行: 1．按楼梯的材料分类。有钢筋混凝土楼梯、 钢楼梯、 木楼梯及组合材料楼梯。下载后可任意编辑2．根据楼梯的位置分类。有室内楼梯和室外楼梯。3．根据楼梯的使用性质分类。有主要楼梯、 辅助楼梯、 疏散楼梯及消防楼梯。4．根据楼梯间的平面形式分类。有开敞楼梯间、 封闭楼梯间、 防烟楼梯间, 5．按楼梯的平面形式分类。按楼梯的平面的形式不同, 可分为如下几种: ( 1) 单跑楼梯 见图 2-5-3( a)单跑楼梯不设中间平台, 由于其梯段踏步数不能超过 18 步, 因此一般用于层高较少的建筑内。( 2) 交叉式楼梯 见图 2-5-3( b)由两个直行单跑梯段交叉并列布置而成。通行的人流量较大, 且为上下楼层的人流提供了两个方向, 对于空间开敞, 楼层人流下载后可任意编辑多方向进入有利, 但仅适合于层高小的建筑。( 3) 双跑楼梯 见图 2-5-3( c) 、 ( d) 、 ( e)。双跑楼梯由两个梯段组成, 中间设休息平台。图 2-5-3( c) 为双跑折梯, 这种楼梯可经过平台改变人流方向, 导向较自由。折角可改变, 当折角≥90°时, 由于其行进方向似直行双跑梯, 故常见于仅上...
