建筑设备安装工艺与识图复习要点及部分答案模板

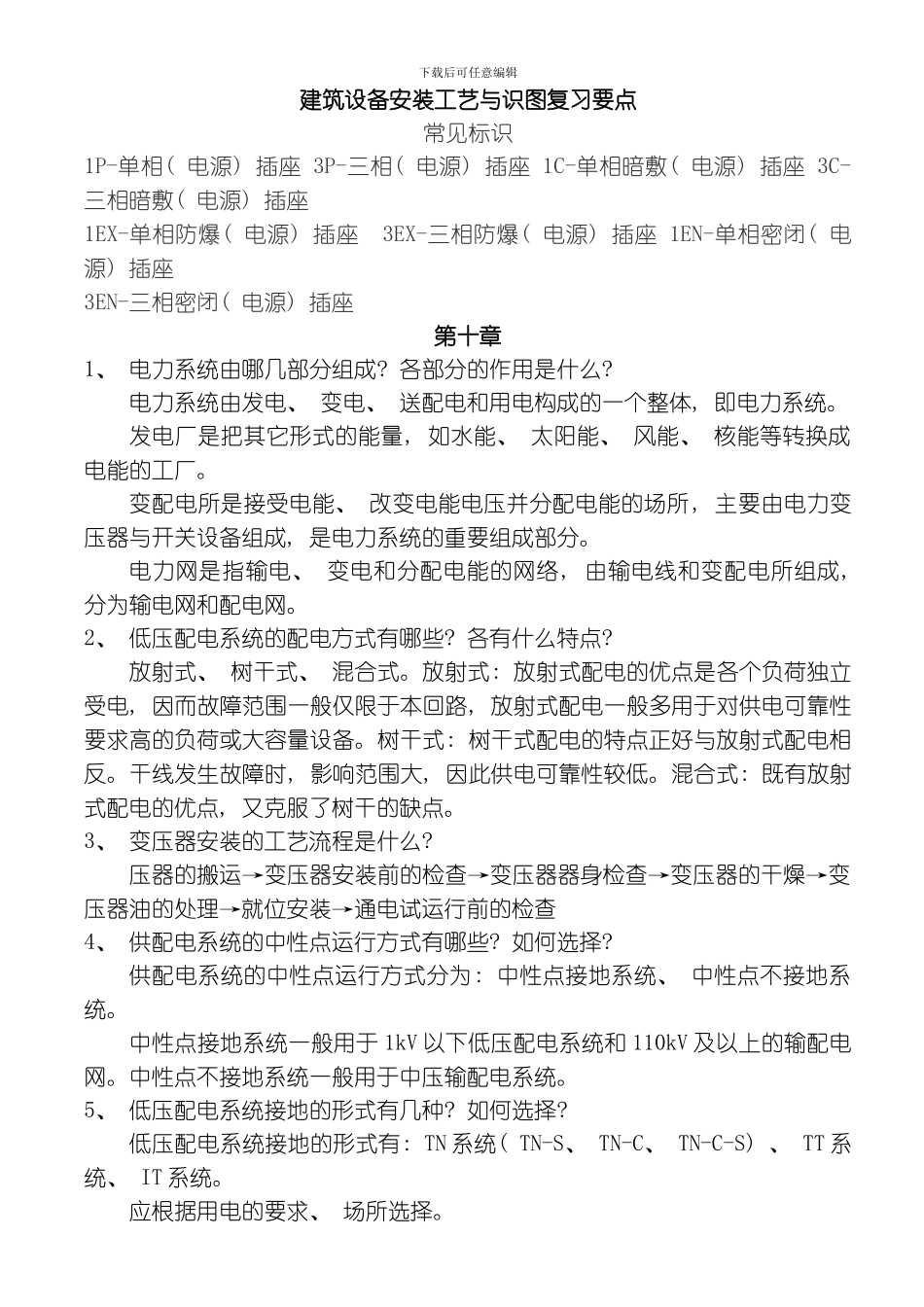

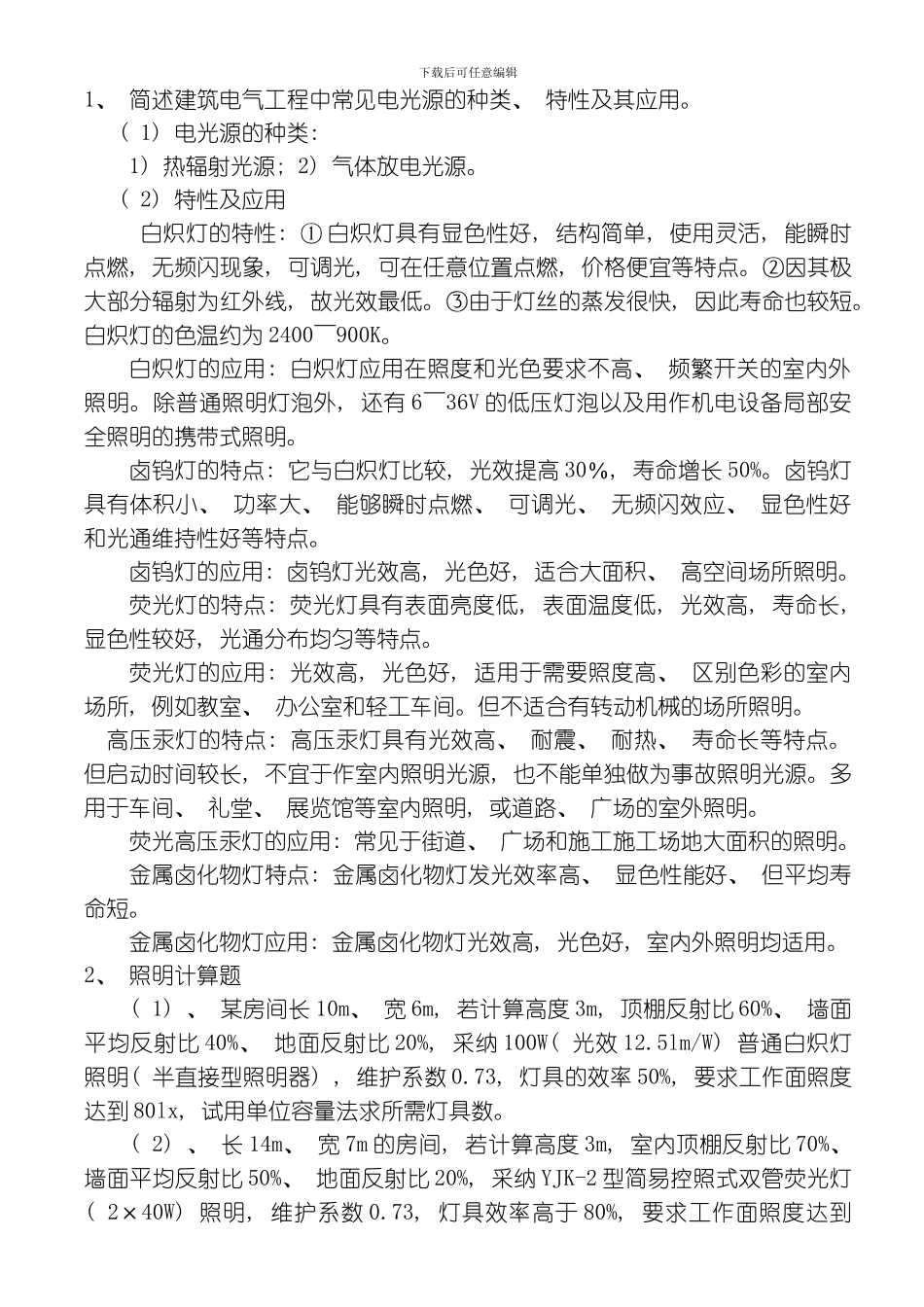

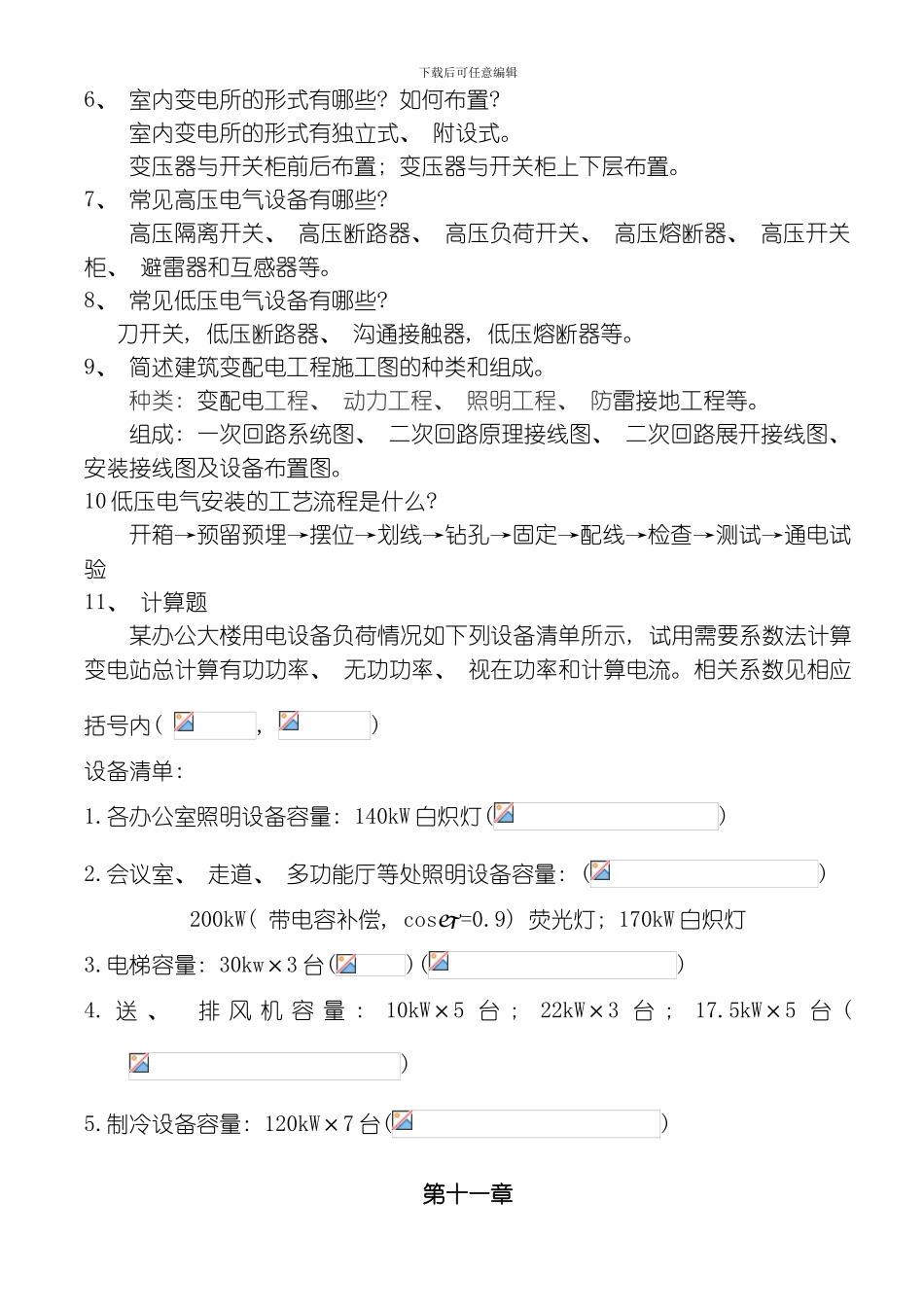

下载后可任意编辑建筑设备安装工艺与识图复习要点常见标识1P-单相( 电源) 插座 3P-三相( 电源) 插座 1C-单相暗敷( 电源) 插座 3C-三相暗敷( 电源) 插座 1EX-单相防爆( 电源) 插座 3EX-三相防爆( 电源) 插座 1EN-单相密闭( 电源) 插座 3EN-三相密闭( 电源) 插座 第十章1、 电力系统由哪几部分组成? 各部分的作用是什么? 电力系统由发电、 变电、 送配电和用电构成的一个整体, 即电力系统。发电厂是把其它形式的能量, 如水能、 太阳能、 风能、 核能等转换成电能的工厂。变配电所是接受电能、 改变电能电压并分配电能的场所, 主要由电力变压器与开关设备组成, 是电力系统的重要组成部分。电力网是指输电、 变电和分配电能的网络, 由输电线和变配电所组成, 分为输电网和配电网。2、 低压配电系统的配电方式有哪些? 各有什么特点? 放射式、 树干式、 混合式。放射式: 放射式配电的优点是各个负荷独立受电, 因而故障范围一般仅限于本回路, 放射式配电一般多用于对供电可靠性要求高的负荷或大容量设备。树干式: 树干式配电的特点正好与放射式配电相反。干线发生故障时, 影响范围大, 因此供电可靠性较低。混合式: 既有放射式配电的优点, 又克服了树干的缺点。3、 变压器安装的工艺流程是什么? 压器的搬运→变压器安装前的检查→变压器器身检查→变压器的干燥→变压器油的处理→就位安装→通电试运行前的检查4、 供配电系统的中性点运行方式有哪些? 如何选择? 供配电系统的中性点运行方式分为: 中性点接地系统、 中性点不接地系统。中性点接地系统一般用于 1kV 以下低压配电系统和 110kV 及以上的输配电网。中性点不接地系统一般用于中压输配电系统。5、 低压配电系统接地的形式有几种? 如何选择? 低压配电系统接地的形式有: TN 系统( TN-S、 TN-C、 TN-C-S) 、 TT 系统、 IT 系统。应根据用电的要求、 场所选择。下载后可任意编辑6、 室内变电所的形式有哪些? 如何布置? 室内变电所的形式有独立式、 附设式。变压器与开关柜前后布置; 变压器与开关柜上下层布置。7、 常见高压电气设备有哪些? 高压隔离开关、 高压断路器、 高压负荷开关、 高压熔断器、 高压开关柜、 避雷器和互感器等。8、 常见低压电气设备有哪些? 刀开关, 低压断路器、 沟通接触器, 低压熔断器等。9、 简述建筑变配电工程施工图的种类和组成。种类: 变配电工程、 动力工程、 照明...
