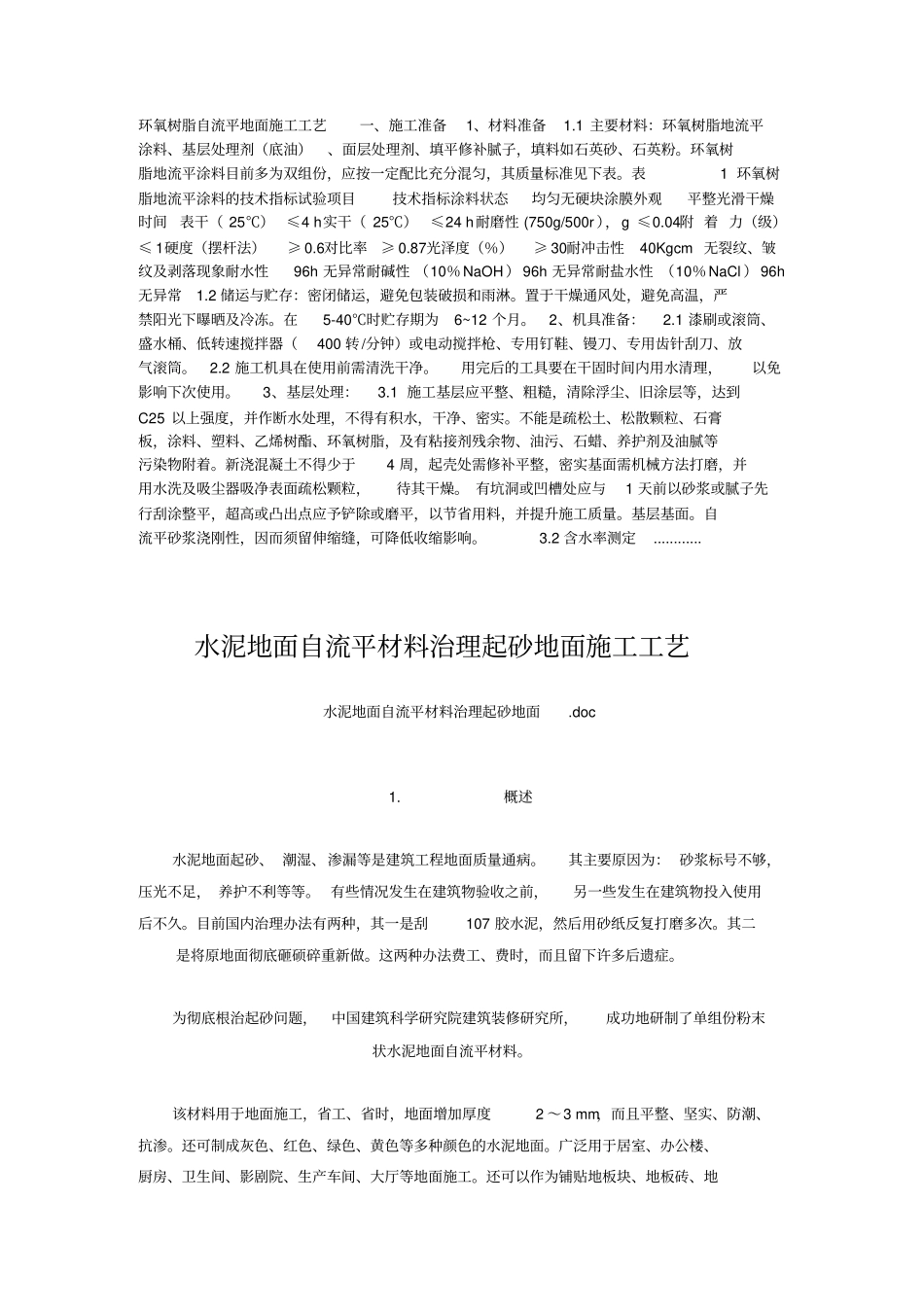

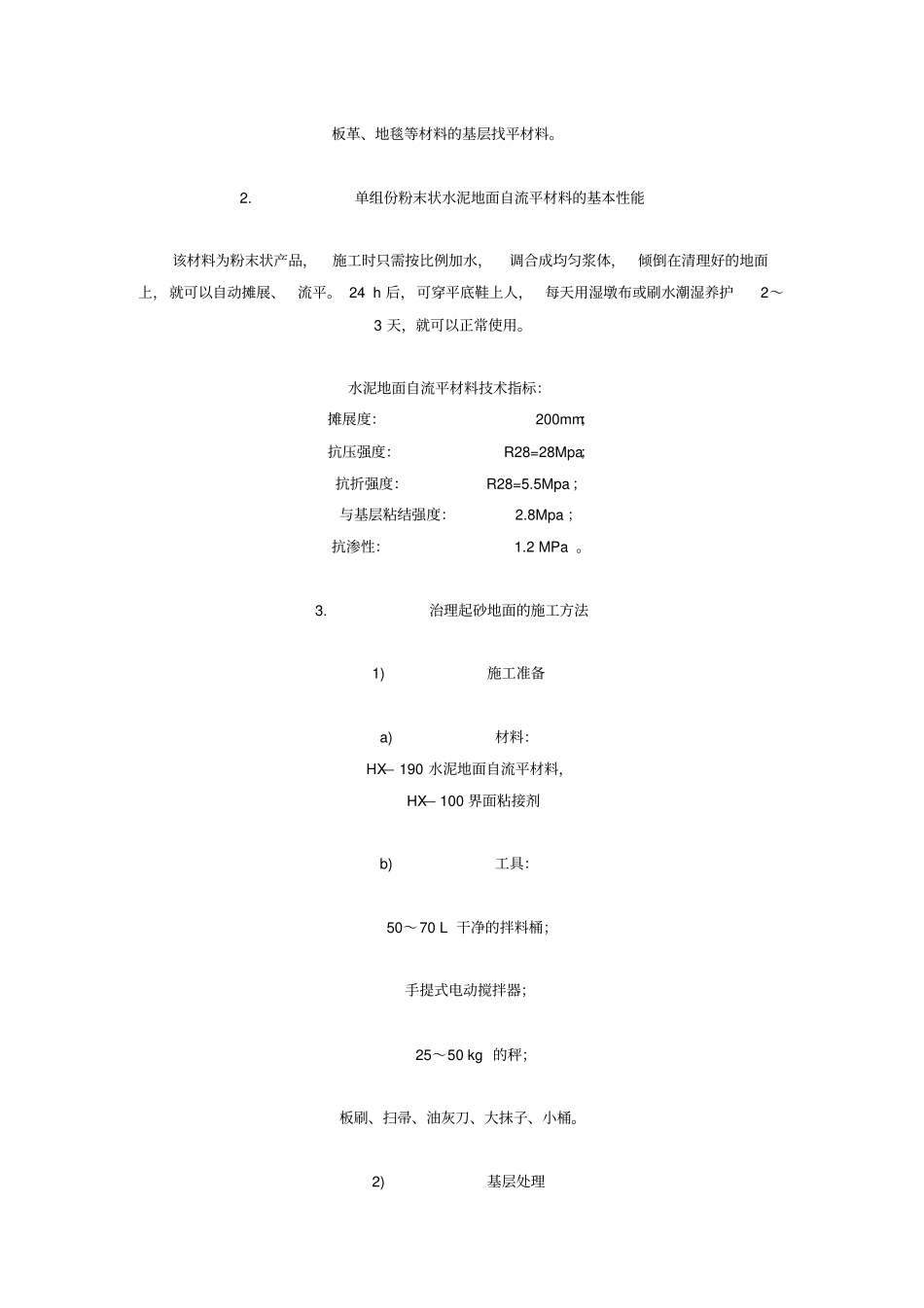

环氧树脂自流平地面施工工艺一、施工准备1、材料准备1.1 主要材料:环氧树脂地流平涂料、基层处理剂(底油)、面层处理剂、填平修补腻子,填料如石英砂、石英粉。环氧树脂地流平涂料目前多为双组份,应按一定配比充分混匀,其质量标准见下表。表1 环氧树脂地流平涂料的技术指标试验项目技术指标涂料状态均匀无硬块涂膜外观平整光滑干燥时间表干( 25℃) ≤4 h 实干( 25℃)≤24 h 耐磨性 (750g/500r ),g ≤0.04 附 着 力(级)≤ 1 硬度(摆杆法)≥ 0.6 对比率≥ 0.87 光泽度(%)≥ 30 耐冲击性40Kgcm 无裂纹、皱纹及剥落现象耐水性96h 无异常耐碱性 (10%NaOH ) 96h 无异常耐盐水性 (10%NaCl ) 96h无异常1.2 储运与贮存:密闭储运,避免包装破损和雨淋。置于干燥通风处,避免高温,严禁阳光下曝晒及冷冻。在5-40℃时贮存期为6~12 个月。2、机具准备:2.1 漆刷或滚筒、盛水桶、低转速搅拌器(400 转/分钟)或电动搅拌枪、专用钉鞋、镘刀、专用齿针刮刀、放气滚筒。2.2 施工机具在使用前需清洗干净。用完后的工具要在干固时间内用水清理,以免影响下次使用。3、基层处理:3.1 施工基层应平整、粗糙,清除浮尘、旧涂层等,达到C25 以上强度,并作断水处理,不得有积水,干净、密实。不能是疏松土、松散颗粒、石膏板,涂料、塑料、乙烯树酯、环氧树脂,及有粘接剂残余物、油污、石蜡、养护剂及油腻等污染物附着。新浇混凝土不得少于4 周,起壳处需修补平整,密实基面需机械方法打磨,并用水洗及吸尘器吸净表面疏松颗粒,待其干燥。 有坑洞或凹槽处应与1 天前以砂浆或腻子先行刮涂整平,超高或凸出点应予铲除或磨平,以节省用料,并提升施工质量。基层基面。自流平砂浆浇刚性,因而须留伸缩缝,可降低收缩影响。3.2 含水率测定............ 水泥地面自流平材料治理起砂地面施工工艺水泥地面自流平材料治理起砂地面.doc1. 概述水泥地面起砂、 潮湿、渗漏等是建筑工程地面质量通病。其主要原因为: 砂浆标号不够,压光不足, 养护不利等等。 有些情况发生在建筑物验收之前,另一些发生在建筑物投入使用后不久。目前国内治理办法有两种,其一是刮107 胶水泥,然后用砂纸反复打磨多次。其二是将原地面彻底砸硕碎重新做。这两种办法费工、费时,而且留下许多后遗症。为彻底根治起砂问题,中国建筑科学研究院建筑装修研究所,成功地研制了单组份粉末状水泥地面自流平材料。该材料用于地面施工...
