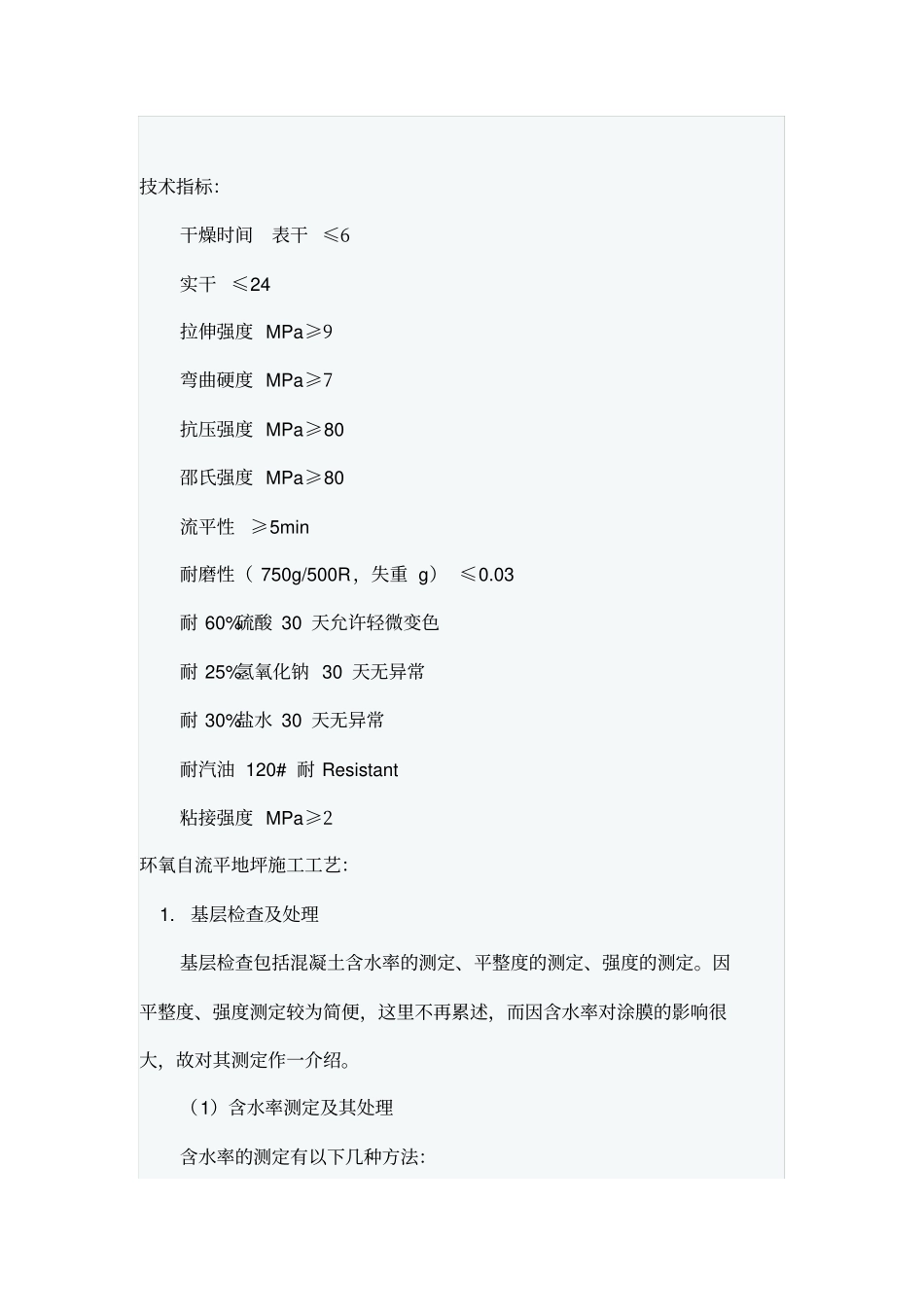

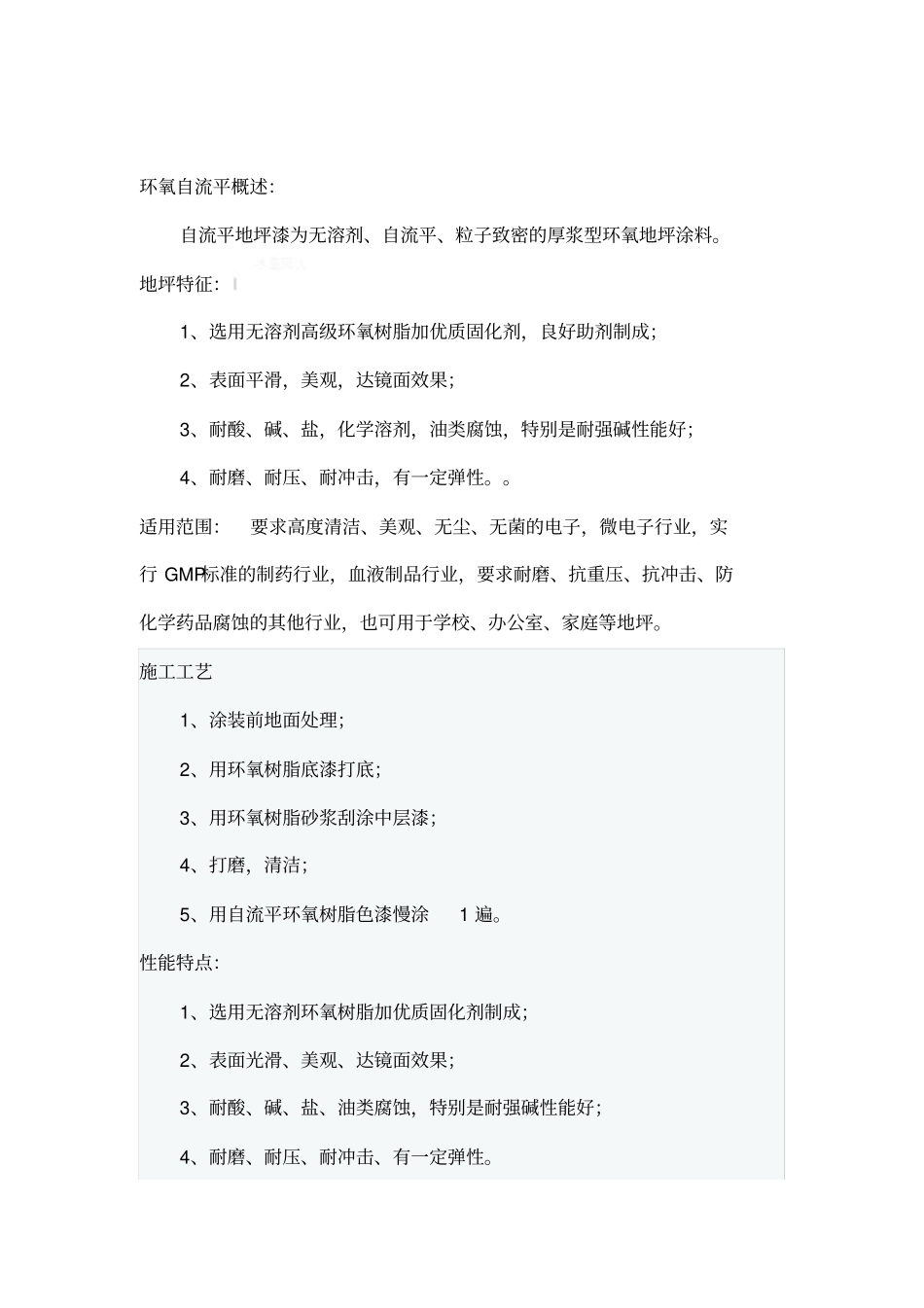

环氧树脂自流平施工工艺环氧自流平概述：自流平地坪漆为无溶剂、自流平、粒子致密的厚浆型环氧地坪涂料。地坪特征：1、选用无溶剂高级环氧树脂加优质固化剂，良好助剂制成；2、表面平滑，美观，达镜面效果；3、耐酸、碱、盐，化学溶剂，油类腐蚀，特别是耐强碱性能好；4、耐磨、耐压、耐冲击，有一定弹性。。适用范围：要求高度清洁、美观、无尘、无菌的电子，微电子行业，实行 GMP标准的制药行业，血液制品行业，要求耐磨、抗重压、抗冲击、防化学药品腐蚀的其他行业，也可用于学校、办公室、家庭等地坪。施工工艺1、涂装前地面处理；2、用环氧树脂底漆打底；3、用环氧树脂砂浆刮涂中层漆；4、打磨，清洁；5、用自流平环氧树脂色漆慢涂1 遍。性能特点：1、选用无溶剂环氧树脂加优质固化剂制成；2、表面光滑、美观、达镜面效果；3、耐酸、碱、盐、油类腐蚀，特别是耐强碱性能好；4、耐磨、耐压、耐冲击、有一定弹性。技术指标：干燥时间表干 ≤6实干 ≤24拉伸强度 MPa ≥9弯曲硬度 MPa ≥7抗压强度 MPa ≥80邵氏强度 MPa ≥80流平性≥5min耐磨性（ 750g/500R，失重 g） ≤0.03耐 60%硫酸 30 天允许轻微变色耐 25%氢氧化钠 30 天无异常耐 30%盐水 30 天无异常耐汽油 120# 耐 Resistant 粘接强度 MPa ≥2环氧自流平地坪施工工艺：1. 基层检查及处理基层检查包括混凝土含水率的测定、平整度的测定、强度的测定。因平整度、强度测定较为简便，这里不再累述，而因含水率对涂膜的影响很大，故对其测定作一介绍。（1）含水率测定及其处理含水率的测定有以下几种方法： a) 塑料薄膜法（ ASTM4263）：把 45cm×45cm 塑料薄膜平放在混凝土表面，用胶带纸密封四边16 小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜涂装。 b) 无线电频率测试法：通过仪器测定传递、接收透过混凝土的无线电波差异来确定含水量。 c) 氯化钙测定法：测定水分从混凝土中逸出的速度，是一种间接测定混凝土含水率的方法。测定密封容器中氯化钙在72h 后的增重，其值应≤46.8g/m2。混凝土含水率应小于9%，否则应排除水分后方可进行涂装。排除水分的方法有以下几种： a) 通风：加强空气循环，加速空气流动，带走水分，促进混凝土中水分进一步挥发。 b) 加热：提高混凝土及空气的温度，加快混凝土中水份迁移到表层的速率，使其迅速蒸发，宜采用强制空气加热或辐射加热。直接用火源加热时生成的燃烧产物（包括水），会提高...
