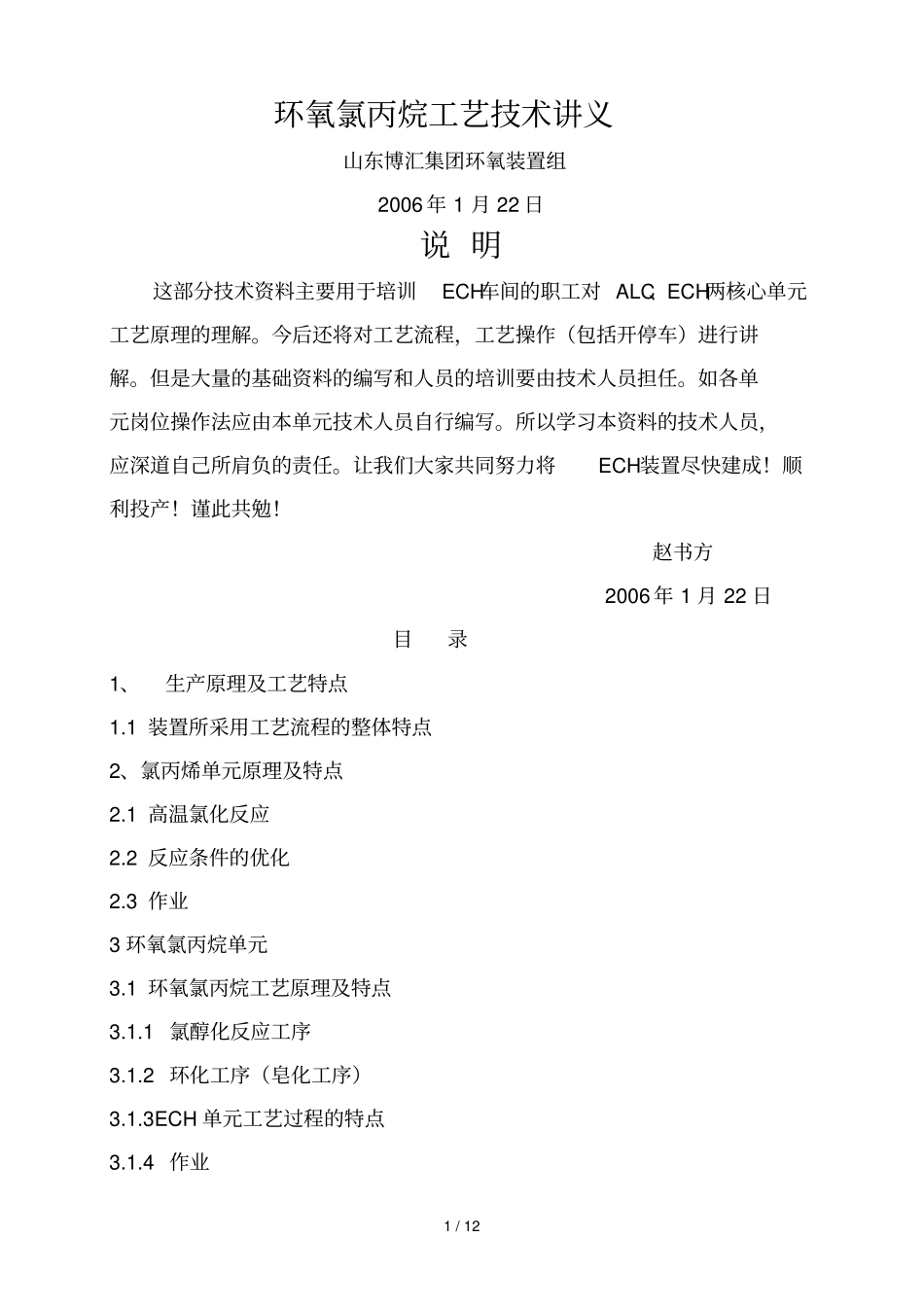

1 / 12 环氧氯丙烷工艺技术讲义山东博汇集团环氧装置组2006 年 1 月 22 日说 明这部分技术资料主要用于培训ECH车间的职工对 ALC、ECH两核心单元工艺原理的理解。今后还将对工艺流程，工艺操作（包括开停车）进行讲解。但是大量的基础资料的编写和人员的培训要由技术人员担任。如各单元岗位操作法应由本单元技术人员自行编写。所以学习本资料的技术人员，应深道自己所肩负的责任。让我们大家共同努力将ECH装置尽快建成！顺利投产！谨此共勉！赵书方2006 年 1 月 22 日目录1、生产原理及工艺特点1.1 装置所采用工艺流程的整体特点2、氯丙烯单元原理及特点2.1 高温氯化反应2.2 反应条件的优化2.3 作业3 环氧氯丙烷单元3.1 环氧氯丙烷工艺原理及特点3.1.1 氯醇化反应工序3.1.2 环化工序（皂化工序）3.1.3ECH 单元工艺过程的特点3.1.4 作业2 / 12 环氧氯丙烷装置工艺生产技术1、生产原理及工艺特点环氧氯丙烷装置由丙烯 （PP）精馏、氯丙烯（ALC）、环氧氯丙烷（ECH）、氯化氢吸收和解析（ HCL）、废水处理（ SW）五个生产单元和公用工程设施组成。其中 ALC、ECH单元是生产产品的主要生产单元。整个装置的工艺流程方块图如（图1）SCC VCM1.1 装置所采用工艺流程的整体特点1.1.1 以环氧氯丙烷单元为中心， 从中间原料氯丙烯的制造到氯醇化反应生成二氯丙醇中间原料最终环化反应生成环氧氯丙烷，确定了连续的工艺过程。氯丙烯既是中间原料又可作商品出售，这样就增加了产品生产和销售的灵活性。1.1.2 高温氯化副产物HCL，经水吸收和解析后所得到的高纯HCL可供氯乙烯单体合成，提高了副产HCL的经济价值，减少了氯气的消耗，这在国内外是首创。1.1.3 氯丙烯和环氧单元副产的D－D混剂，副产粗 ECH等，均可成为市场的畅销产品。1.1.4 本装置可获得高纯度的氯丙烯和环氧氯丙烯产品，完全可以取代进口产品。适用于各种化工产品的中间体及合成甘油，环氧树脂、氯醇橡胶的原料。1.1.5环氧单元环化塔所用的消石灰将有可能被本公司乙炔发生器所产生的电石泥废渣所部分甚至全部取代。这既是“三废”的综合利用，又是在环氧装置上的创新。1.1.6 本装置高温氯化专利技术是由旭硝子、旭电化共同研究开发的。 此技术在世界环氧氯丙烷生产技术中占主导地位（80%以上）。其工艺技术成熟，PP精馏PP回收高温氯化预分馏丙烯气提D-D分MC分离氯醇化环化预分馏精馏PP 球罐粗 PP 球C3 液 化 气PP 回收HCL 吸收HCL 解析来自界区...
