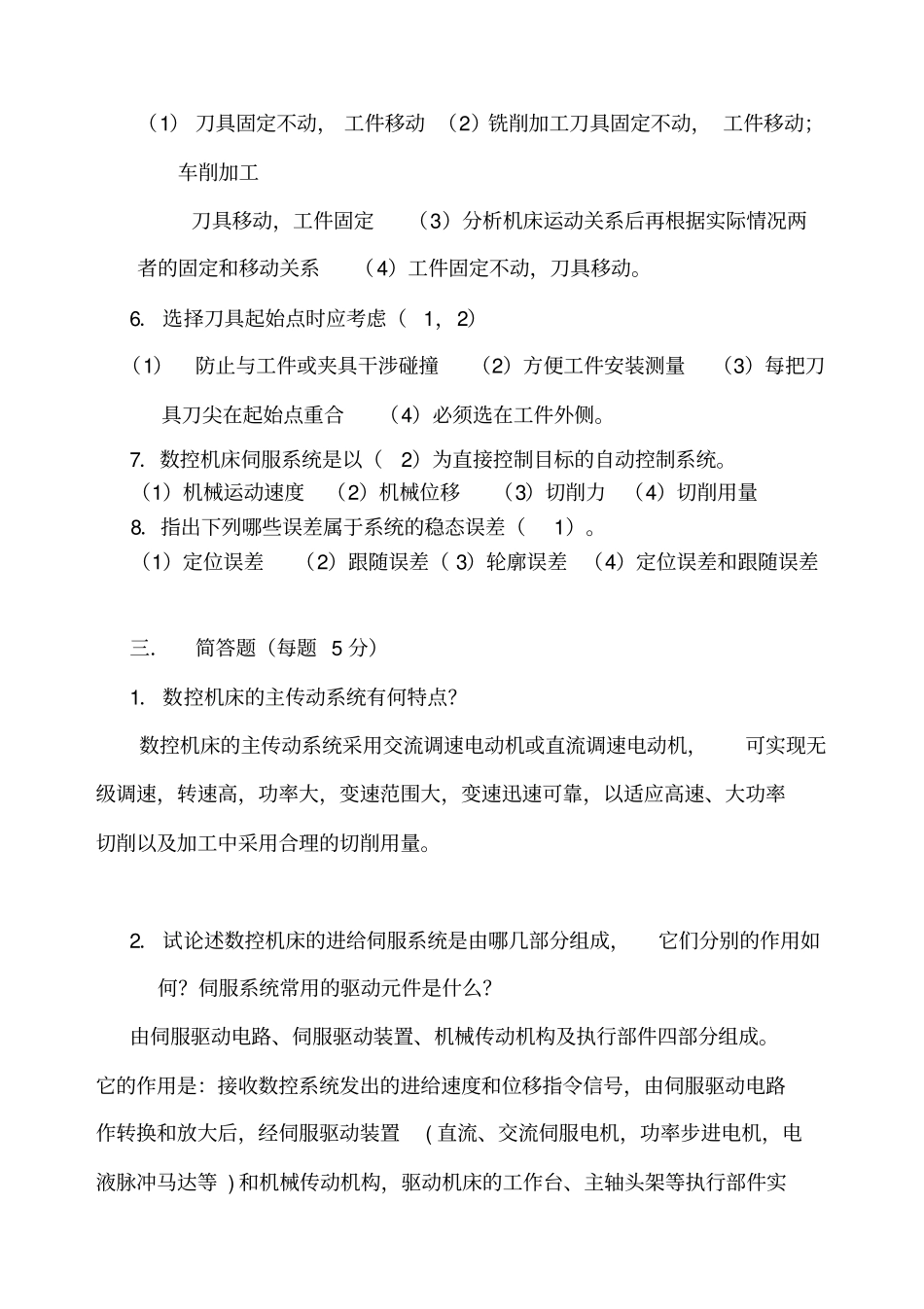

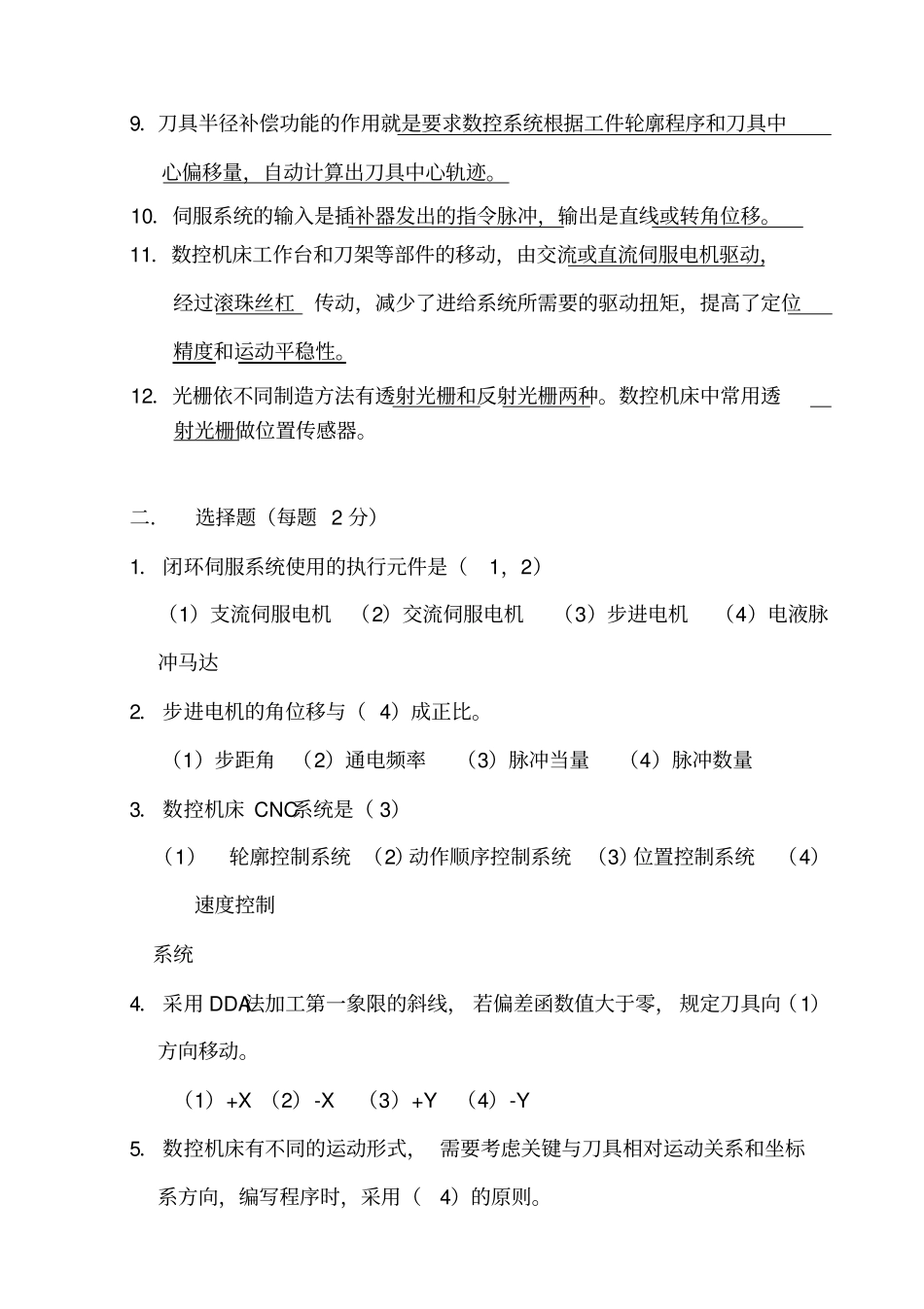

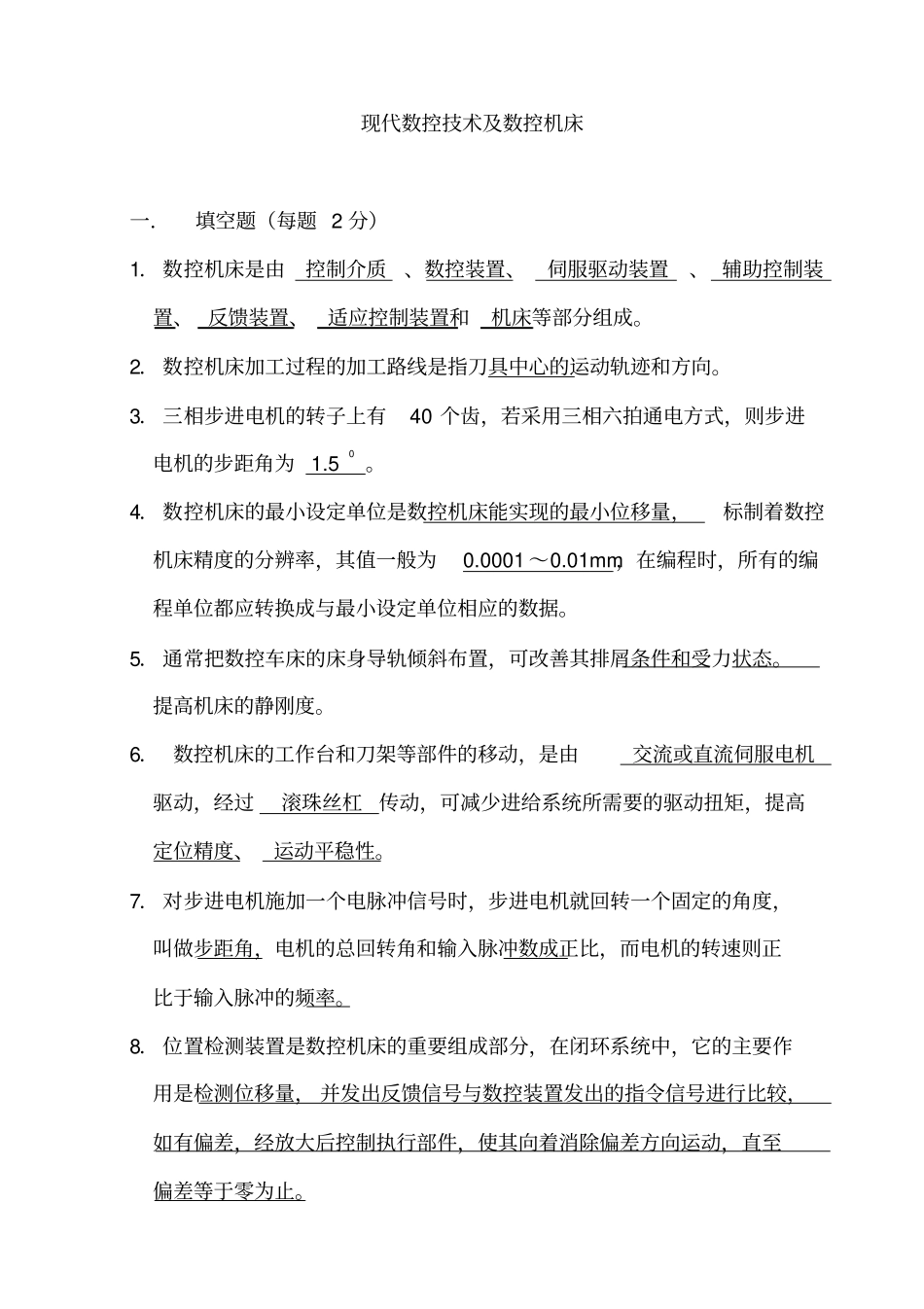

现代数控技术及数控机床一．填空题（每题 2 分）1．数控机床是由控制介质、数控装置、伺服驱动装置、 辅助控制装置、 反馈装置、适应控制装置和机床等部分组成。2．数控机床加工过程的加工路线是指刀具中心的运动轨迹和方向。3．三相步进电机的转子上有40 个齿，若采用三相六拍通电方式，则步进电机的步距角为 1.50 。4．数控机床的最小设定单位是数控机床能实现的最小位移量，标制着数控机床精度的分辨率，其值一般为0.0001 ～0.01mm，在编程时，所有的编程单位都应转换成与最小设定单位相应的数据。5．通常把数控车床的床身导轨倾斜布置，可改善其排屑条件和受力状态。提高机床的静刚度。6． 数控机床的工作台和刀架等部件的移动，是由交流或直流伺服电机驱动，经过滚珠丝杠传动，可减少进给系统所需要的驱动扭矩，提高定位精度、运动平稳性。7．对步进电机施加一个电脉冲信号时，步进电机就回转一个固定的角度，叫做步距角，电机的总回转角和输入脉冲数成正比，而电机的转速则正比于输入脉冲的频率。8．位置检测装置是数控机床的重要组成部分，在闭环系统中，它的主要作用是检测位移量， 并发出反馈信号与数控装置发出的指令信号进行比较，如有偏差，经放大后控制执行部件，使其向着消除偏差方向运动，直至偏差等于零为止。9．刀具半径补偿功能的作用就是要求数控系统根据工件轮廓程序和刀具中心偏移量，自动计算出刀具中心轨迹。10．伺服系统的输入是插补器发出的指令脉冲，输出是直线或转角位移。11．数控机床工作台和刀架等部件的移动，由交流或直流伺服电机驱动，经过滚珠丝杠传动，减少了进给系统所需要的驱动扭矩，提高了定位精度和运动平稳性。12．光栅依不同制造方法有透射光栅和反射光栅两种。数控机床中常用透射光栅做位置传感器。二．选择题（每题 2 分）1．闭环伺服系统使用的执行元件是（1，2）（1）支流伺服电机（2）交流伺服电机（3）步进电机（4）电液脉冲马达2．步进电机的角位移与（ 4）成正比。（1）步距角（2）通电频率（3）脉冲当量（4）脉冲数量3．数控机床 CNC系统是（ 3）（1）轮廓控制系统 （2）动作顺序控制系统 （3）位置控制系统（4）速度控制系统4．采用 DDA法加工第一象限的斜线， 若偏差函数值大于零， 规定刀具向（1）方向移动。（1）+X （2）-X （3）+Y （4）-Y5．数控机床有不同的运动形式， 需要考虑关键与刀具相对运动关系和坐标系方向，编写程序时，采用（4）的原则。（1） 刀具...
