引风机支架及基础施工方案样本

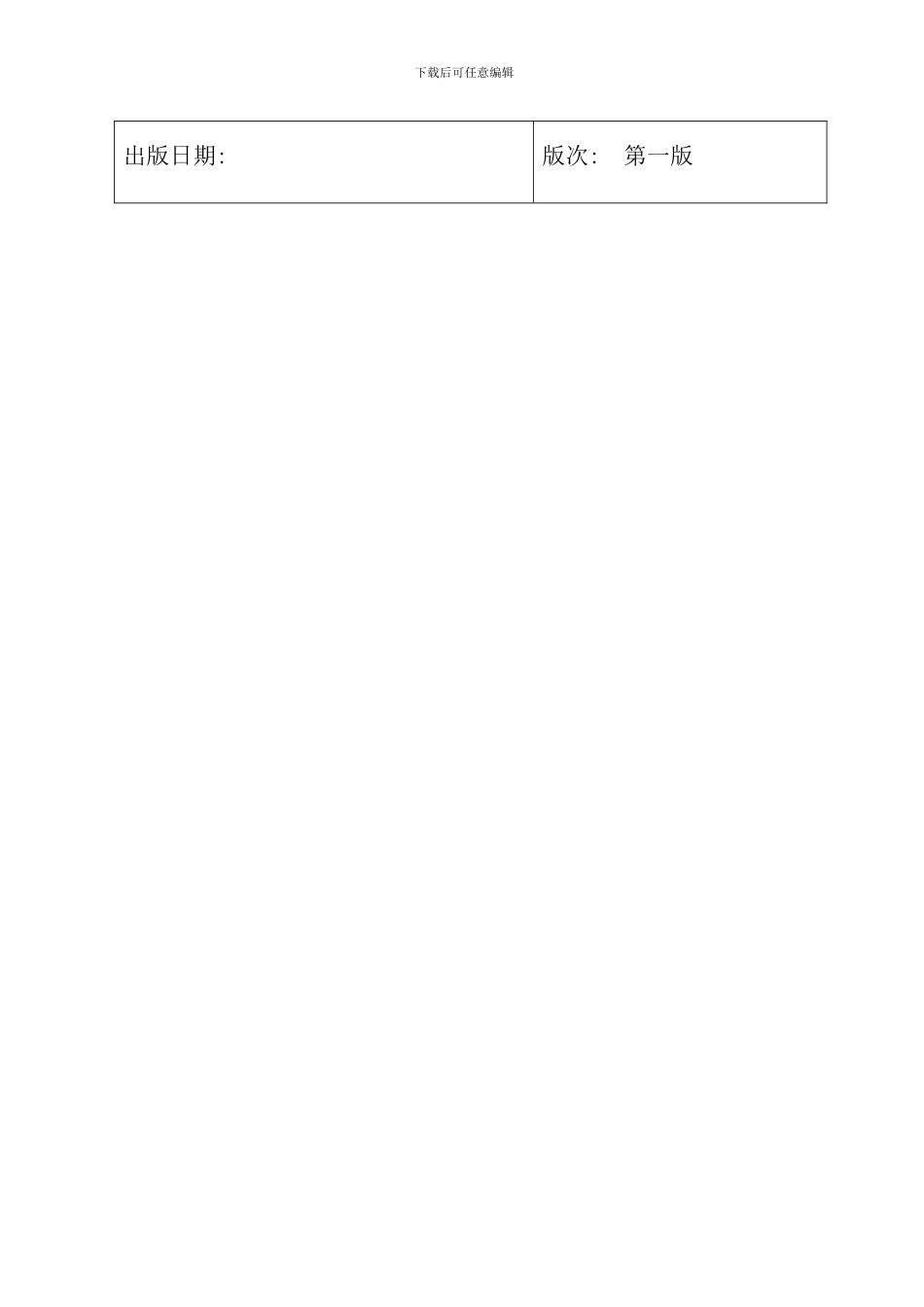

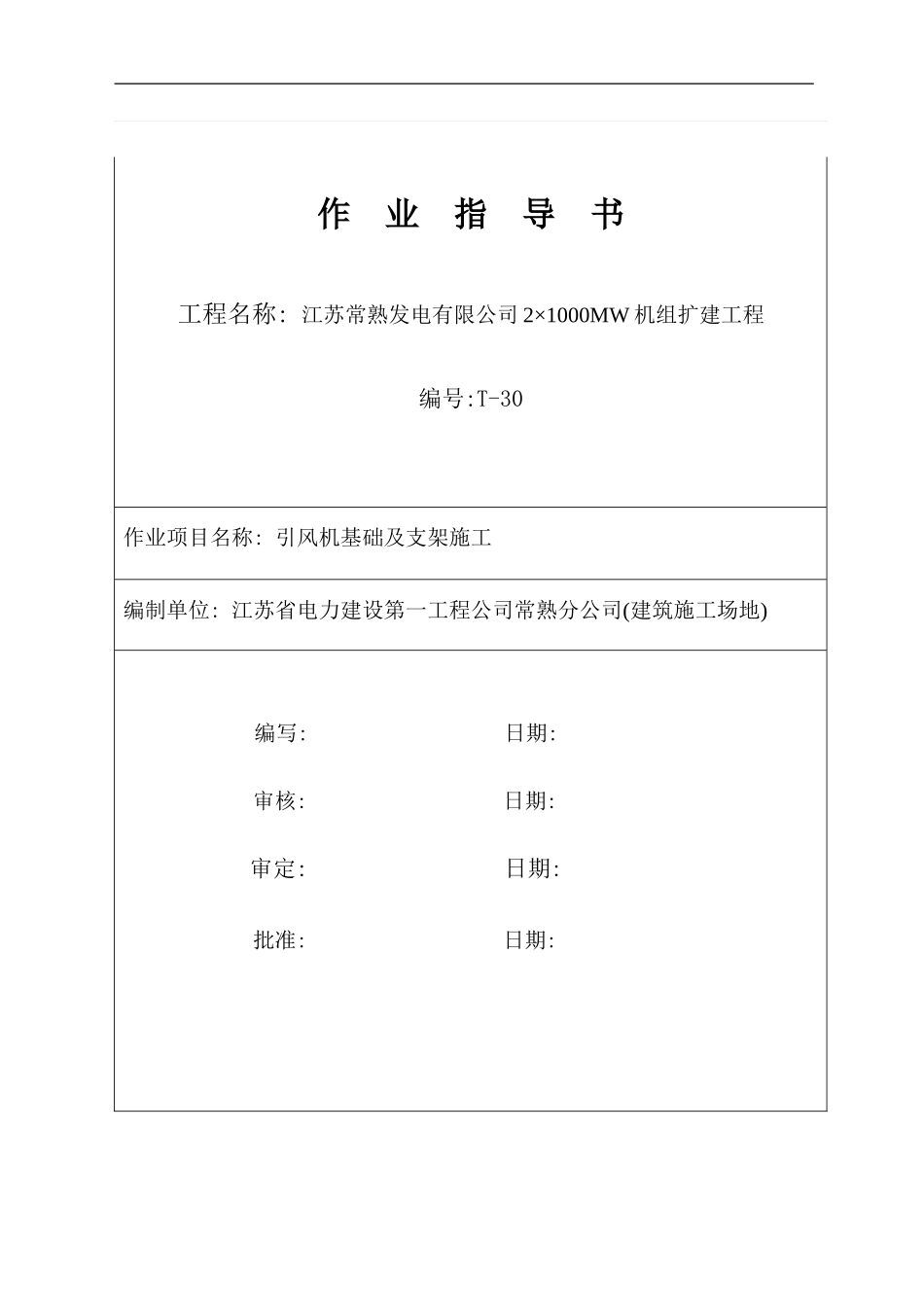

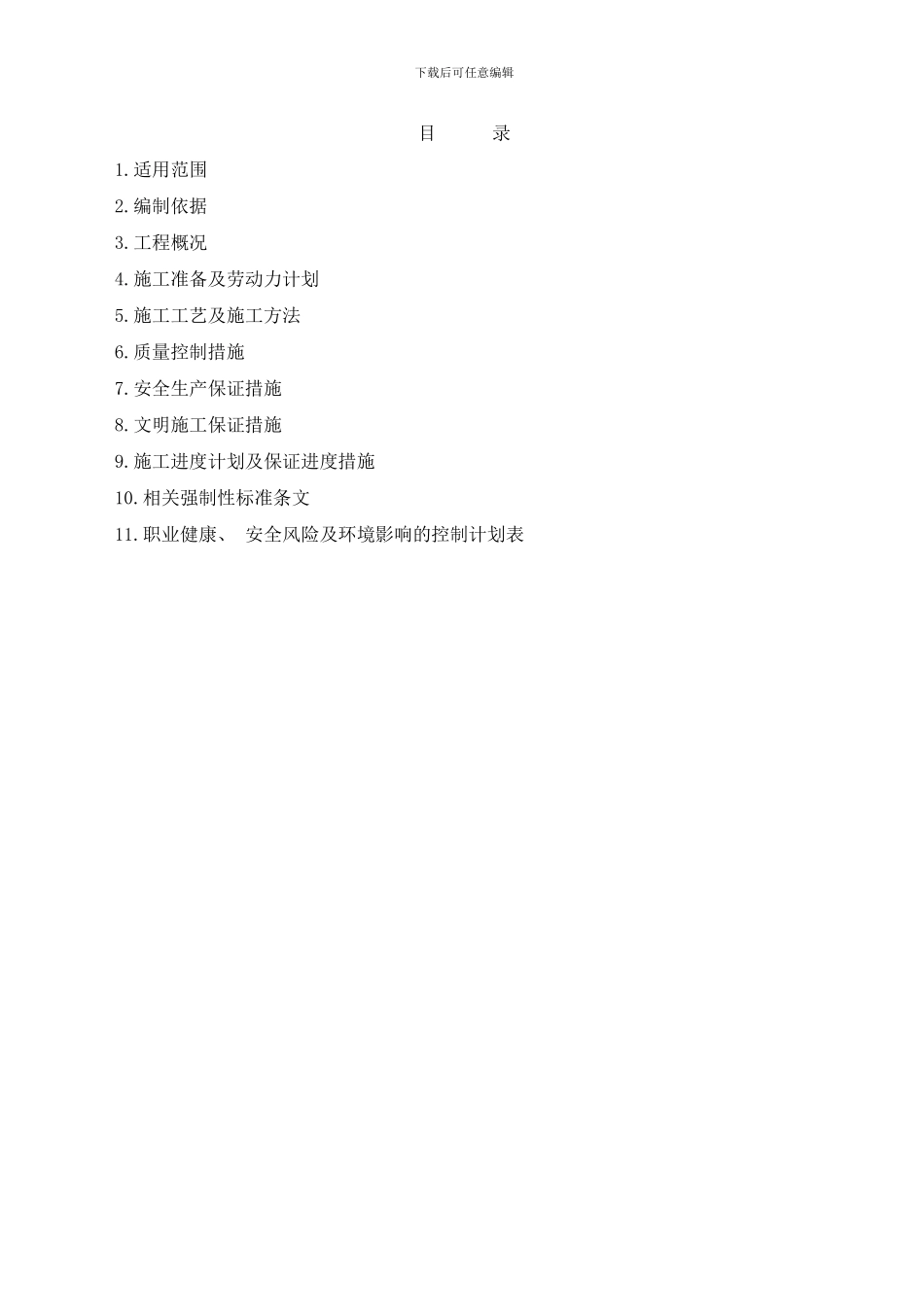

作 业 指 导 书工程名称: 江苏常熟发电有限公司 2×1000MW 机组扩建工程编号:T-30作业项目名称: 引风机基础及支架施工编制单位: 江苏省电力建设第一工程公司常熟分公司(建筑施工场地)编写: 日期: 审核: 日期: 审定: 日期: 批准: 日期: 下载后可任意编辑出版日期: 版次: 第一版下载后可任意编辑目 录1.适用范围2.编制依据3.工程概况4.施工准备及劳动力计划5.施工工艺及施工方法6.质量控制措施7.安全生产保证措施8.文明施工保证措施9.施工进度计划及保证进度措施10.相关强制性标准条文11.职业健康、 安全风险及环境影响的控制计划表1.适用范围本方案适用于江苏常熟发电有限公司 2×1000MW 机组扩建工程＃5 引风机基础及支架钢筋、 模板、 混凝土工程施工。2、 编制依据2.1 施工图纸《引风机基础及支架施工图》F213902S-T53122.2《电力建设施工质量检验及评定规程》土建工程篇 DL/T5210.1- 2.3《建筑工程施工质量验收统一标准》GB50300- 2.4《电力建设安全健康与环境管理规定》2.5《电力建设安全工作规程》DL5009.1- 2.6《钢筋焊接及验收法律规范》JGJ18— 2.7《建筑施工手册》第四版2.8 建筑施工计算手册3.工程概况本工程为常熟发电有限公司( 2×1000MW) 机组工程 5#机引风机基础及支架, 引风机基础的±0.00 米相当于绝对标高 3.90 米( 85 国家高程) 。#5 引风机工程位于电除尘和烟囱之间, 长度为 85 米, 宽度为 12 米, 7 个开间, 支架顶标高为 17.25 米; 本工程在 Y503-Y504 线和 Y505-Y506 线开间有引风机基础两座, 引风机基础长 22.8 米, 宽 6.4 米, 高 4.85 米。本工程包括 CTJ02 矩形基础 8 个, CTJ01 六边形基础 4 个, CTJ03 矩形基础 4 个。CTJ01 六边形柱基平面外尺寸为3184×2760, CTJ02 柱 基 平 面 尺 寸 为 3000×3000, CTJ03 柱 基 平 面 尺 寸 为3750×3750。基础底面基标应为-2.50m。砼强度等级为 C30, 基底以下设 100 厚 C10 砼垫层。本工程以 5#锅炉中心线为基准基本对称布置 , 为三层钢筋砼框架结构 。Y503~Y506 的 13.0m 层设 Q=500KN 双轨吊一座。基础全部坐落在钢筋砼管桩上。本工程工程量:(以预算为准)砼: C10: 50m3 C30: 1900.2m3 模板: 4470.39 m2 钢筋: 312.132t本工程以投入的周转材: φ48x3 钢管: 210 吨; 扣件: 26400 个; 安全网: 3200 m2; 脚手板 1300 m34.施工准备及劳动...
