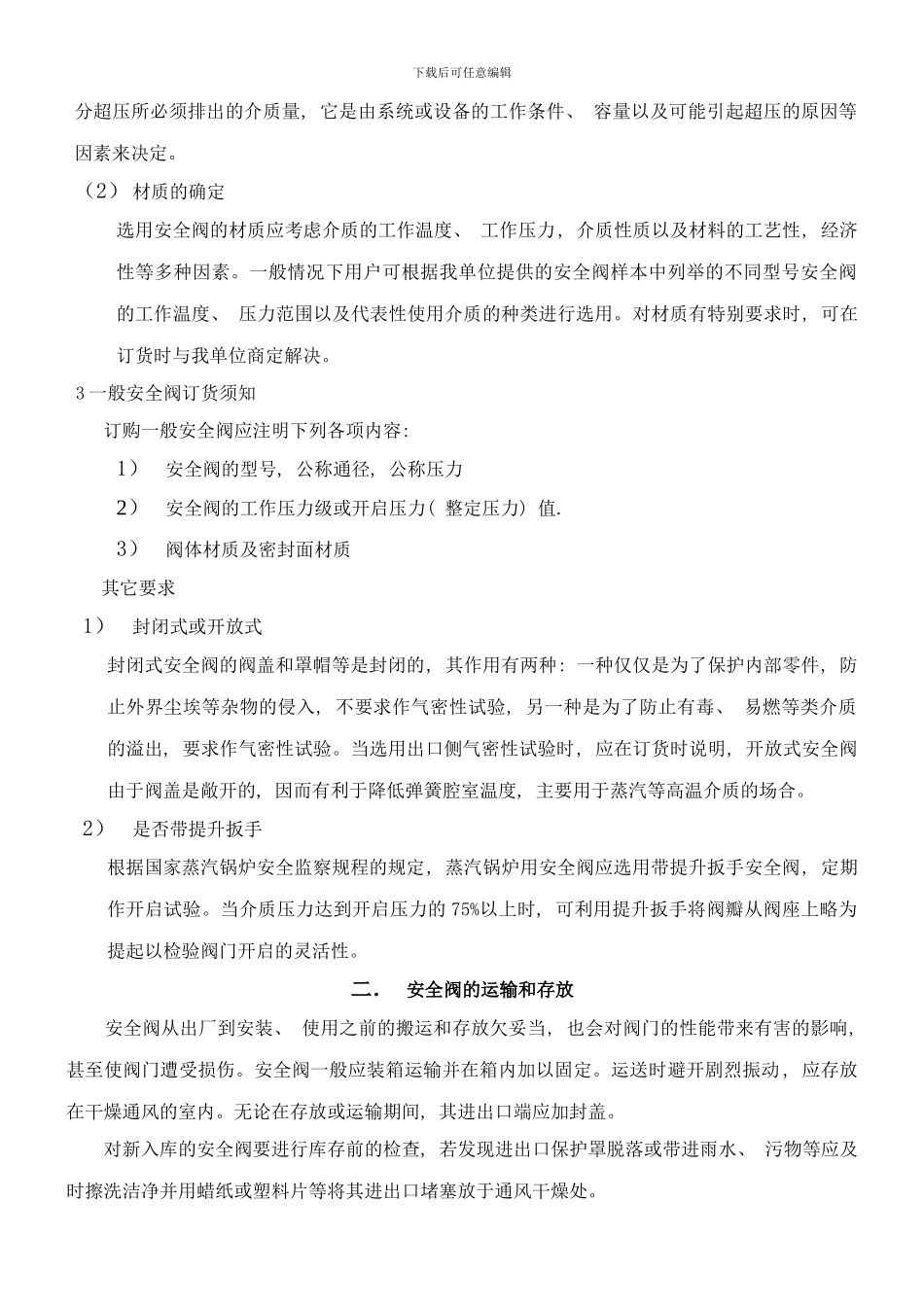

文件号: YOY/CE.AJ 74版本号: 一、 安全阀的选用 安全阀是一种用于受压设备, 容器或管路上的自动压力释放装置。当被保护系统内的压力升高超过允许值时, 阀门自动开启, 排出部分多余的介质, 以防止系统压力继续升高, 当系统压力降低到某规定值时, 阀门又能自动关闭, 从而保证系统正常运行。如何正确选用安全阀直接关系到使用单位的经济效益和操作人员及设备的安全。下面概略介绍安全阀选用的几个要点: 1.工作压力级( 压力等级) 的确定。安全阀的工作压力与公称压力以及弹簧的工作压力级有着完全不同的含义, 不能混为一谈。工作压力是指安全阀正常运行时阀前所承受的静压力, 它与被保护系统或设备的工作压力相同。而弹簧的工作压力级则是指某一根弹簧所允许使用的工作压力范围, 在该压力范围内, 安全阀的开启压力( 即整定压力) 能够经过改变弹簧的预紧压缩量进行调节。同一公称压力的安全阀, 根据弹簧设计要求, 能够分为多种不同的工作压力级。具体划分见下表, 划分的前提是能足以保证各个工作压力级的压力上限与下限均能符合有关标准所规定的动作性能指标。公称压力( Mpa) 工 作 压 力 级1.60.06-0.10.1-0.160.16-0.250.25-0.40.4-0.60.6-0.80.8-1.01.0-1.31.3-1.62.5>1.3-1.6>1.6-2.0>2.0-2.54.0>1.3-1.6>1.6-2.0>2.0-2.5>2.5-3.2>3.2-4.06.4>2.5-3.2>3.2-4.0>4.0-5.0>5.0-6.410.0>4.0-5.0>5.0-6.4>6.4-8.0>8.0-10.016.0>10-13>13-1632.0>16-19>19-22>22-25>25-29>29-32选用安全阀时, 应根据所需开启压力值确定阀门的工作压力级。2.选用条件(1) 公称通径的选用 安全阀的公称通径应根据被保护系统所必须的排放量来确定。即所选用安全阀的额定排量应大于并尽可能接近必须排放量。被保护系统所必须的排放量是指系统发生异常超压时为防止过下载后可任意编辑分超压所必须排出的介质量, 它是由系统或设备的工作条件、 容量以及可能引起超压的原因等因素来决定。(2) 材质的确定选用安全阀的材质应考虑介质的工作温度、 工作压力, 介质性质以及材料的工艺性, 经济性等多种因素。一般情况下用户可根据我单位提供的安全阀样本中列举的不同型号安全阀的工作温度、 压力范围以及代表性使用介质的种类进行选用。对材质有特别要求时, 可在订货时与我单位商定解决。 3 一般安全阀订货须知订购一般安全阀应注明下列各项内容: 1)安全阀的型号, 公称通径, 公称压力2)安全阀的工作压力级或开启压力( 整定压力)...
