现场总线技术课程设计报告书

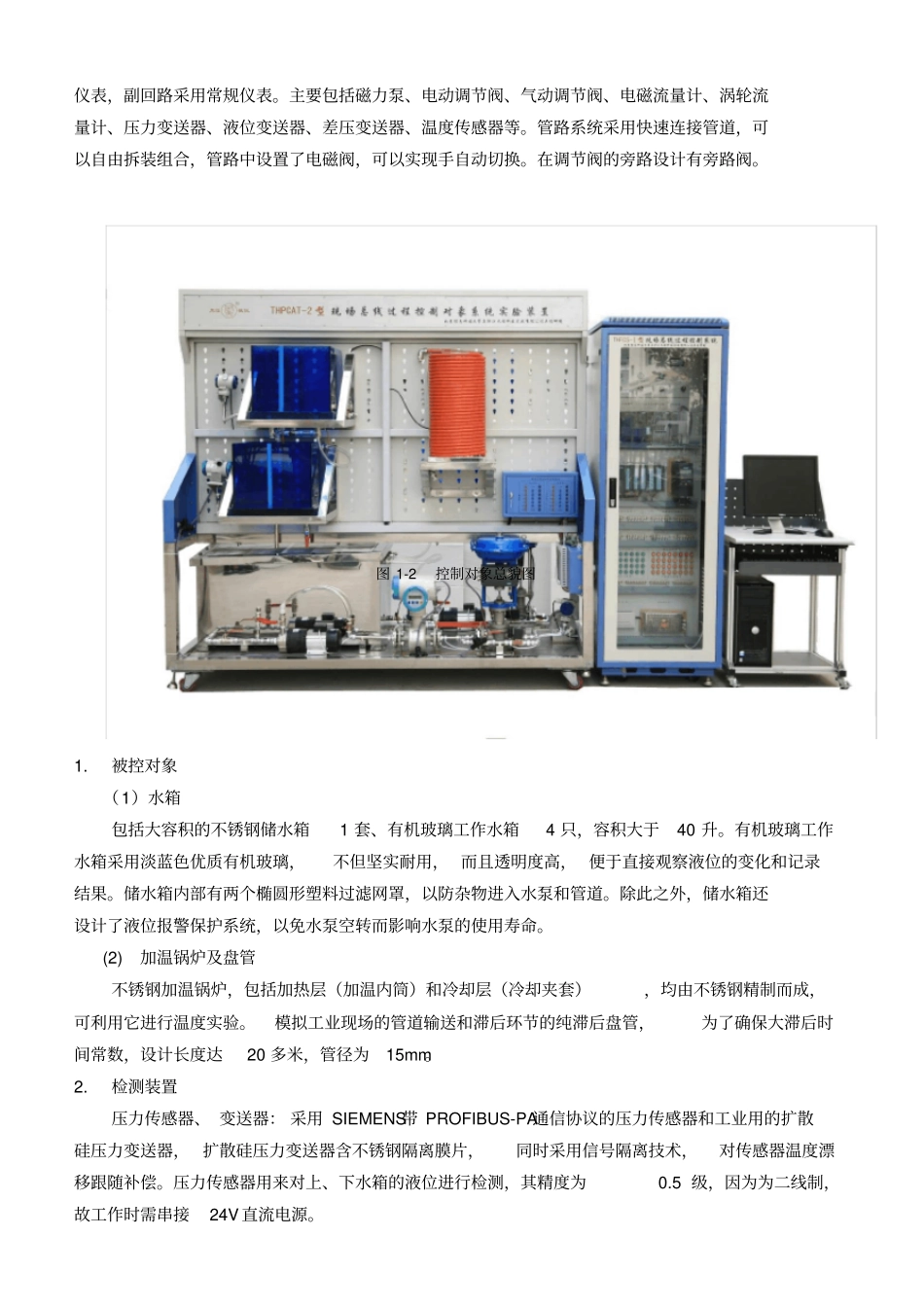

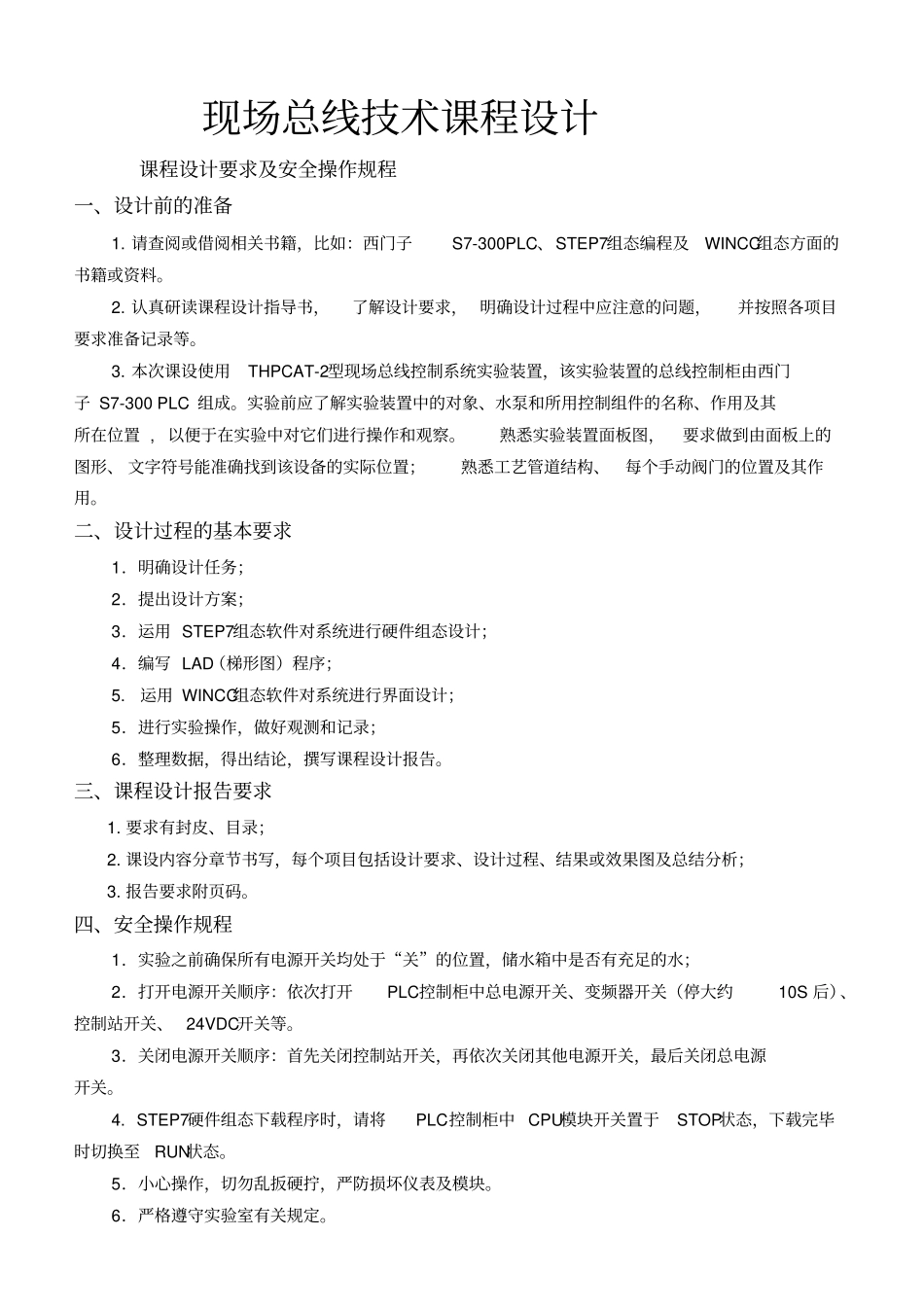

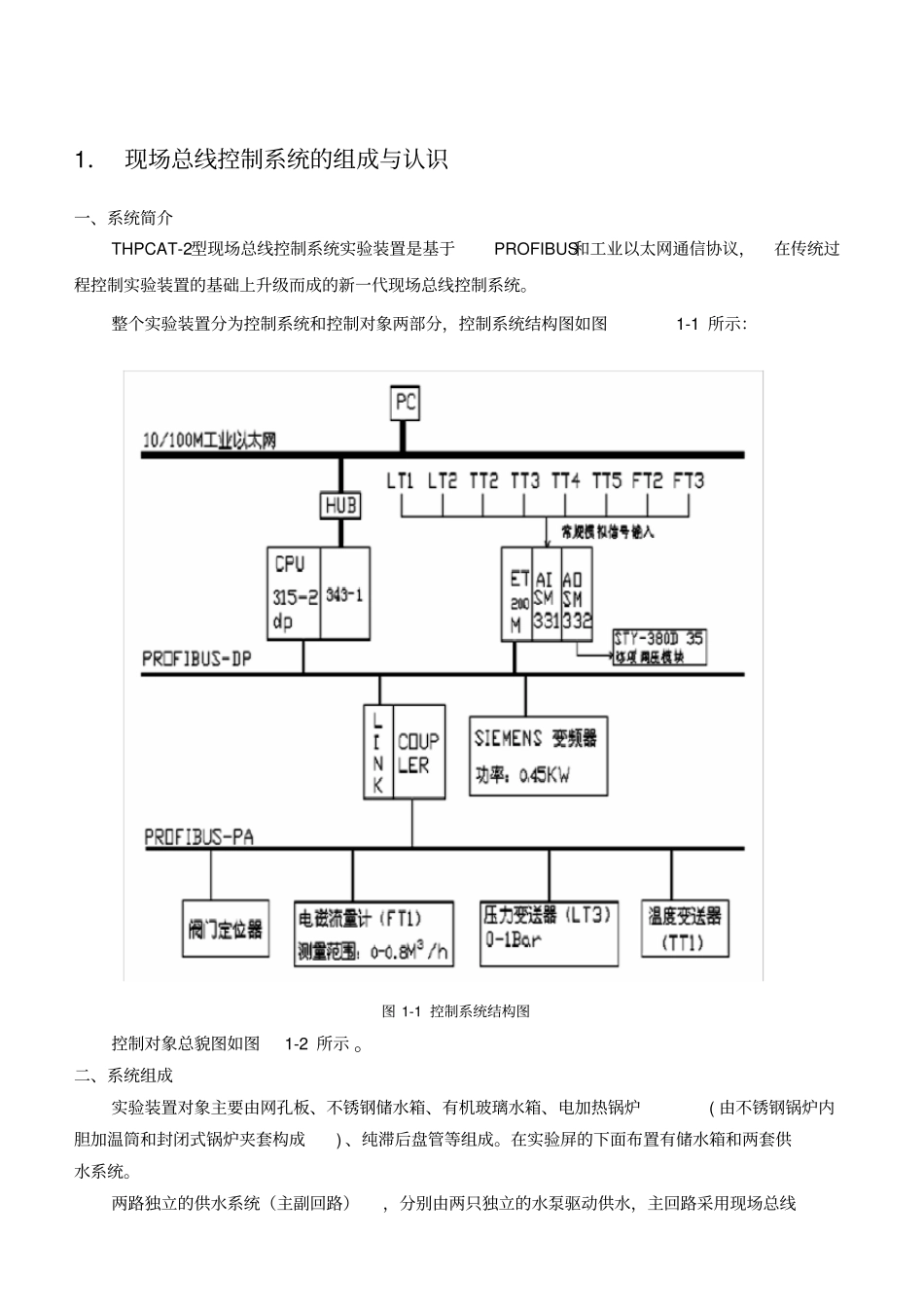

现场总线技术课程设计课程设计要求及安全操作规程一、设计前的准备1. 请查阅或借阅相关书籍，比如：西门子S7-300PLC、STEP7组态编程及WINCC组态方面的书籍或资料。2. 认真研读课程设计指导书，了解设计要求， 明确设计过程中应注意的问题，并按照各项目要求准备记录等。3. 本次课设使用THPCAT-2型现场总线控制系统实验装置，该实验装置的总线控制柜由西门子 S7-300 PLC 组成。实验前应了解实验装置中的对象、水泵和所用控制组件的名称、作用及其所在位置 , 以便于在实验中对它们进行操作和观察。熟悉实验装置面板图，要求做到由面板上的图形、 文字符号能准确找到该设备的实际位置；熟悉工艺管道结构、每个手动阀门的位置及其作用。二、设计过程的基本要求1．明确设计任务；2．提出设计方案；3．运用 STEP7组态软件对系统进行硬件组态设计；4．编写 LAD（梯形图）程序；5. 运用 WINCC组态软件对系统进行界面设计；5．进行实验操作，做好观测和记录；6．整理数据，得出结论，撰写课程设计报告。三、课程设计报告要求1. 要求有封皮、目录；2. 课设内容分章节书写，每个项目包括设计要求、设计过程、结果或效果图及总结分析；3. 报告要求附页码。四、安全操作规程1．实验之前确保所有电源开关均处于“关”的位置，储水箱中是否有充足的水；2．打开电源开关顺序：依次打开PLC控制柜中总电源开关、变频器开关（停大约10S 后）、控制站开关、 24VDC开关等。3．关闭电源开关顺序：首先关闭控制站开关，再依次关闭其他电源开关，最后关闭总电源开关。4. STEP7硬件组态下载程序时，请将PLC控制柜中 CPU模块开关置于STOP状态，下载完毕时切换至RUN状态。5．小心操作，切勿乱扳硬拧，严防损坏仪表及模块。6．严格遵守实验室有关规定。1． 现场总线控制系统的组成与认识一、系统简介THPCAT-2型现场总线控制系统实验装置是基于PROFIBUS和工业以太网通信协议，在传统过程控制实验装置的基础上升级而成的新一代现场总线控制系统。整个实验装置分为控制系统和控制对象两部分，控制系统结构图如图1-1 所示：图 1-1 控制系统结构图控制对象总貌图如图1-2 所示 。二、系统组成实验装置对象主要由网孔板、不锈钢储水箱、有机玻璃水箱、电加热锅炉( 由不锈钢锅炉内胆加温筒和封闭式锅炉夹套构成) 、纯滞后盘管等组成。在实验屏的下面布置有储水箱和两套供水系统。两路独立的供水系统（主副回路），分别由两只独立的水泵驱动供水，主回路采...
