现浇梁技术交底

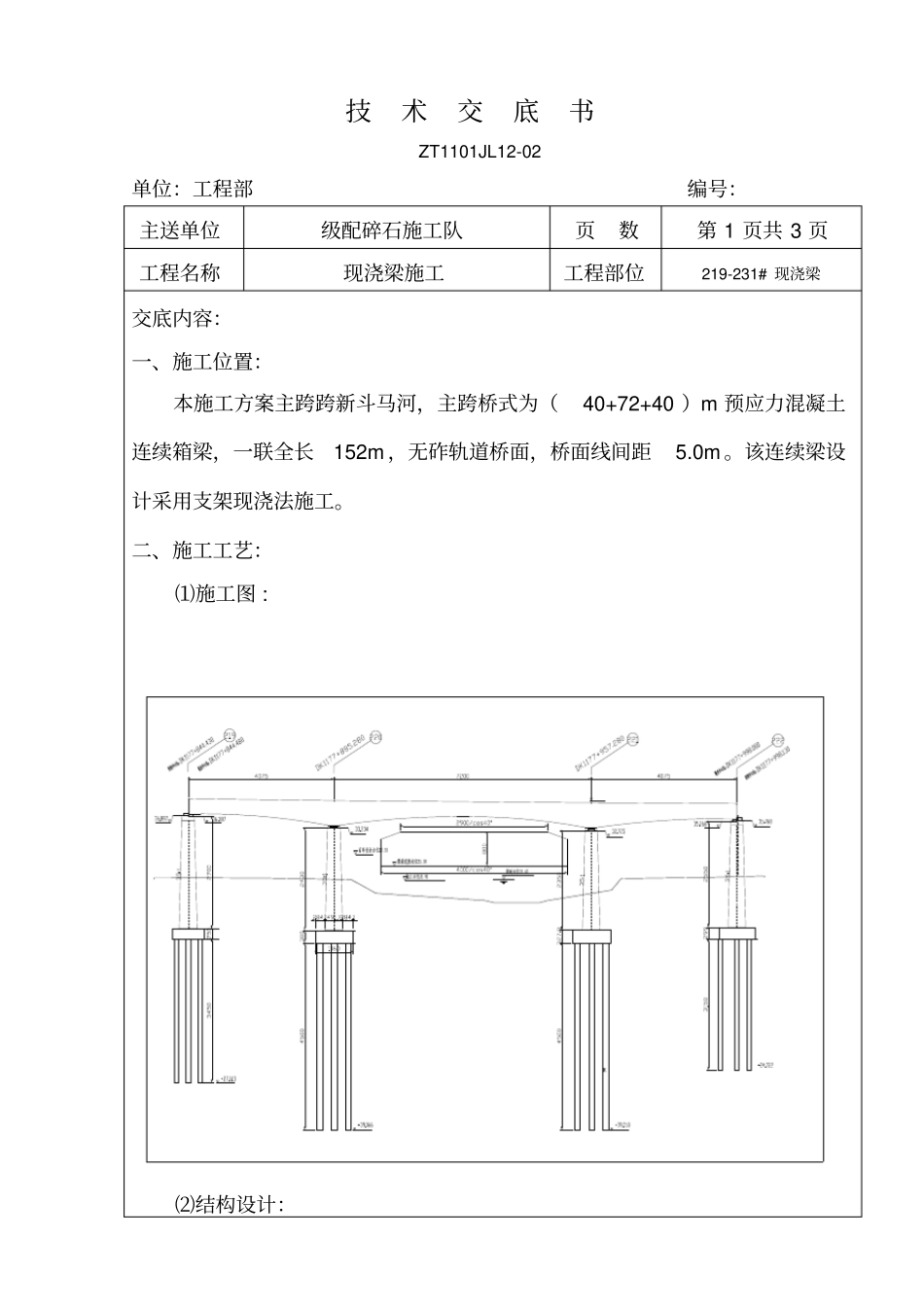

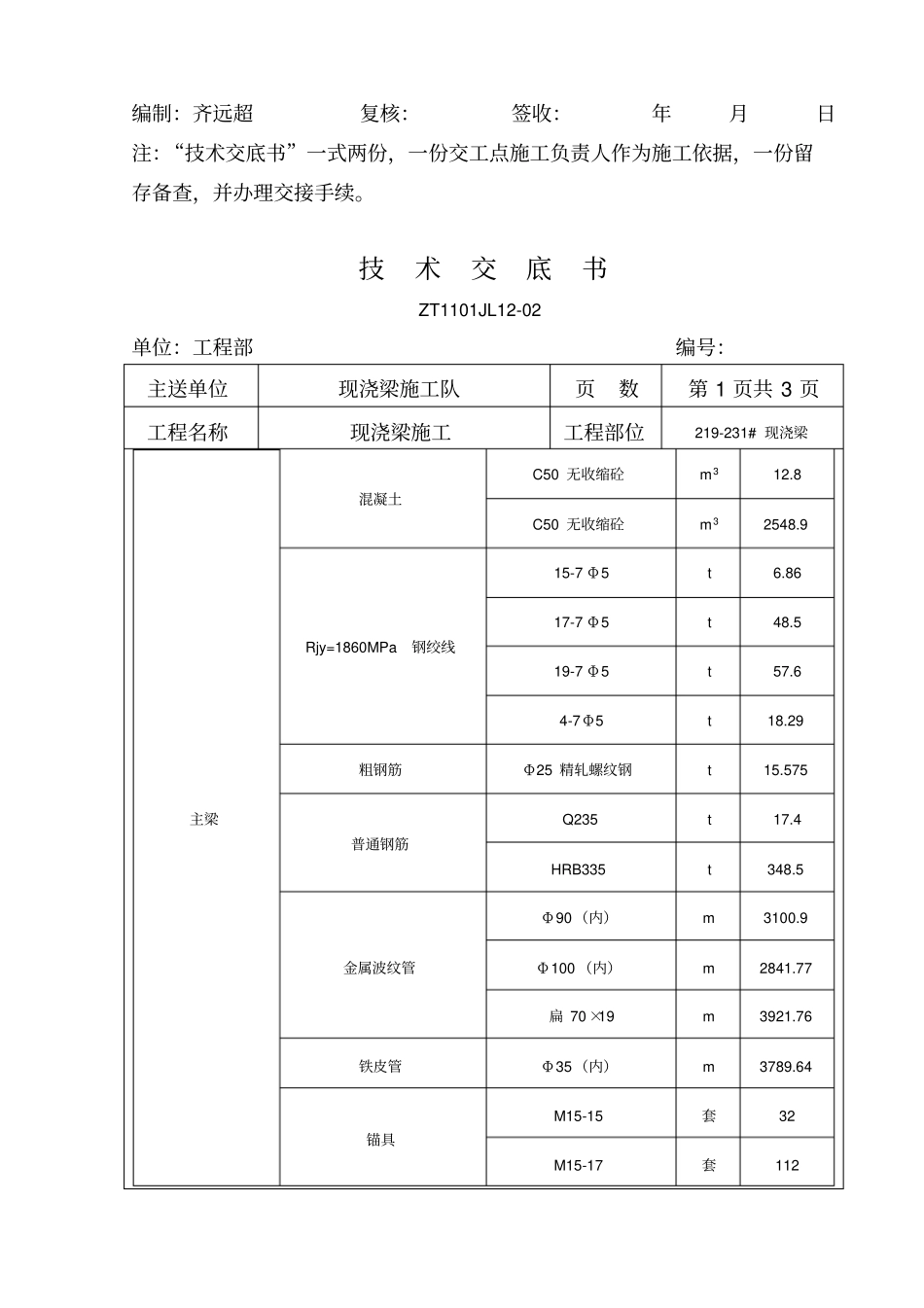

技术交底书ZT1101JL12-02 单位：工程部编号：主送单位级配碎石施工队页数第 1 页共 3 页工程名称现浇梁施工工程部位219-231# 现浇梁交底内容：一、施工位置：本施工方案主跨跨新斗马河，主跨桥式为（40+72+40 ）m 预应力混凝土连续箱梁，一联全长152m ，无砟轨道桥面，桥面线间距5.0m 。该连续梁设计采用支架现浇法施工。二、施工工艺：⑴施工图 : ⑵结构设计：滠口特大桥跨新斗马河连续梁设计为（40+72+40 ）m 单箱单室、变高度、变截面预应力混凝土连续梁结构，中支点处梁高6.20m ，跨中直线段及边跨5.75m 直线段梁高为 3.60m ，梁底下缘按 R=217.117m 圆曲线变化，边支座中心线。连续梁底宽 6.7m ，顶宽 12.0m ，顶板厚 40cm ；腹板厚 48cm 、60cm和 90cm ，按折线变化，底板厚度40cm ～100cm ，按曲线变化。底板设30×60cm 梗胁，顶板设 30×90cm 梗胁。全联在端支点、中支点及中跨跨中设横隔板，横隔板有孔洞，供检查人员通过。主梁分 3 个节段共计 5 个梁段，其中 1 节段 35m（2 个梁段），2 节段 37.0m（1 个梁段），C 节段为 23.25m （2 个梁段）。梁体采用纵向、横向、竖向三向预应力体系。本连续梁采用无砟轨道桥面，桥面线间距5.0m 。主跨连续梁设计采用支架现浇法施工。（3）主要工程量主要工程数量表部位材料及规格单位数量桥面防水层m 21785.2 保护层C40 纤维混凝土m 312.2 其他竖墙盖板防撞墙混凝土C50 m 334.9 C40 m 3146.6 钢筋Q235 t 7.2 HRB335 t 45.8 编制：齐远超复核：签收：年月日注：“技术交底书”一式两份，一份交工点施工负责人作为施工依据，一份留存备查，并办理交接手续。技术交底书ZT1101JL12-02 单位：工程部编号：主送单位现浇梁施工队页数第 1 页共 3 页工程名称现浇梁施工工程部位219-231# 现浇梁主梁混凝土C50 无收缩砼m 312.8 C50 无收缩砼m 32548.9 Rjy=1860MPa钢绞线15-7 Φ 5 t 6.86 17-7 Φ 5 t 48.5 19-7 Φ 5 t 57.6 4-7 Φ5 t 18.29 粗钢筋Φ25 精轧螺纹钢t 15.575 普通钢筋Q235 t 17.4 HRB335 t 348.5 金属波纹管Φ 90 （内）m 3100.9 Φ 100 （内）m 2841.77 扁 70 ×19 m 3921.76 铁皮管Φ 35 （内）m 3789.64 锚具M15-15 套32 M15-17 套112 M15-19 套88 M15-19 （连接器）套12 ×2 BM15-4 套354 BM15P-4 套354 JLM-25 套852 ×2 支座球型支座600...
