现浇混凝土板式楼梯

现浇混凝土板式楼梯_第1页
1/6

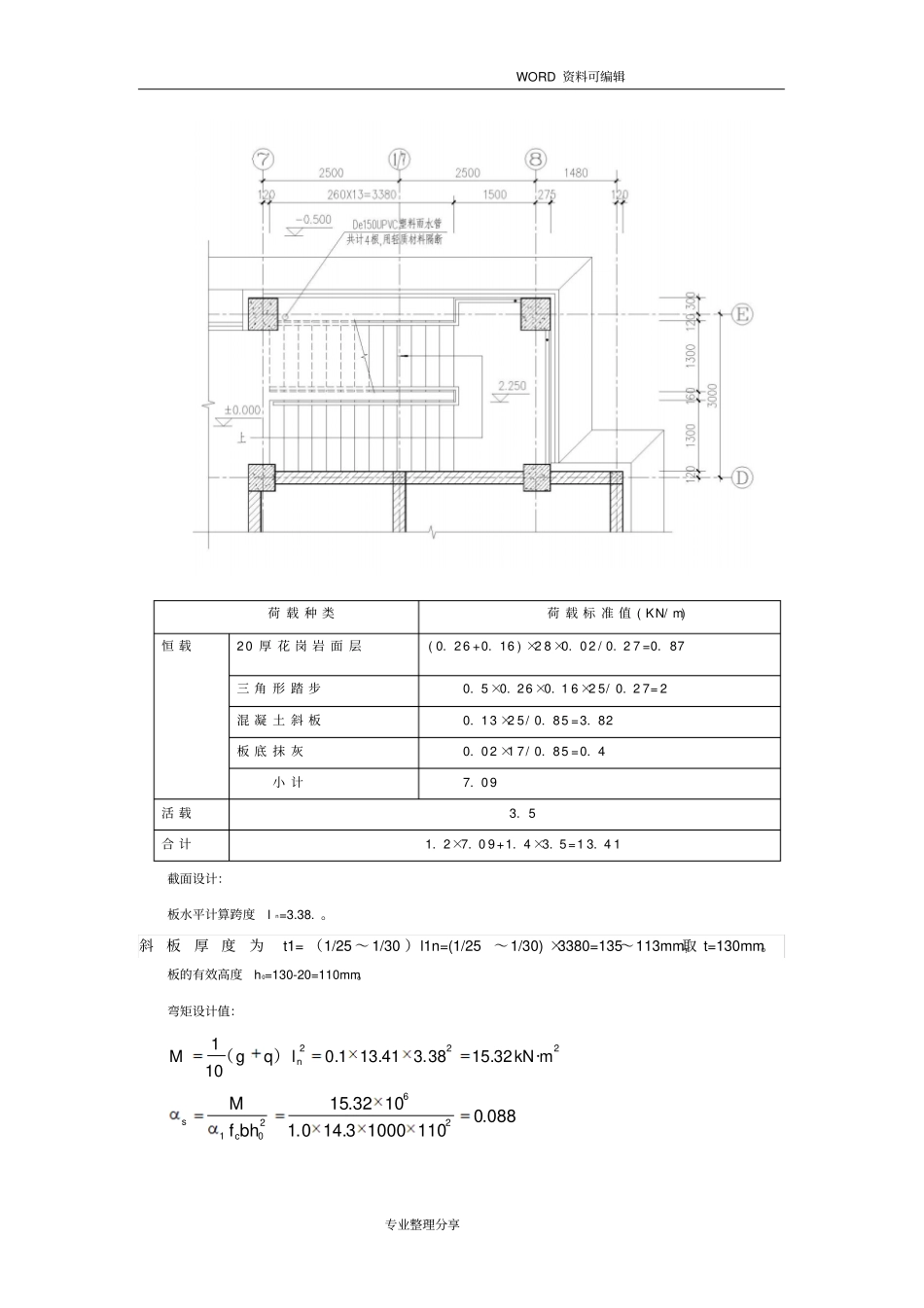

现浇混凝土板式楼梯_第2页
2/6

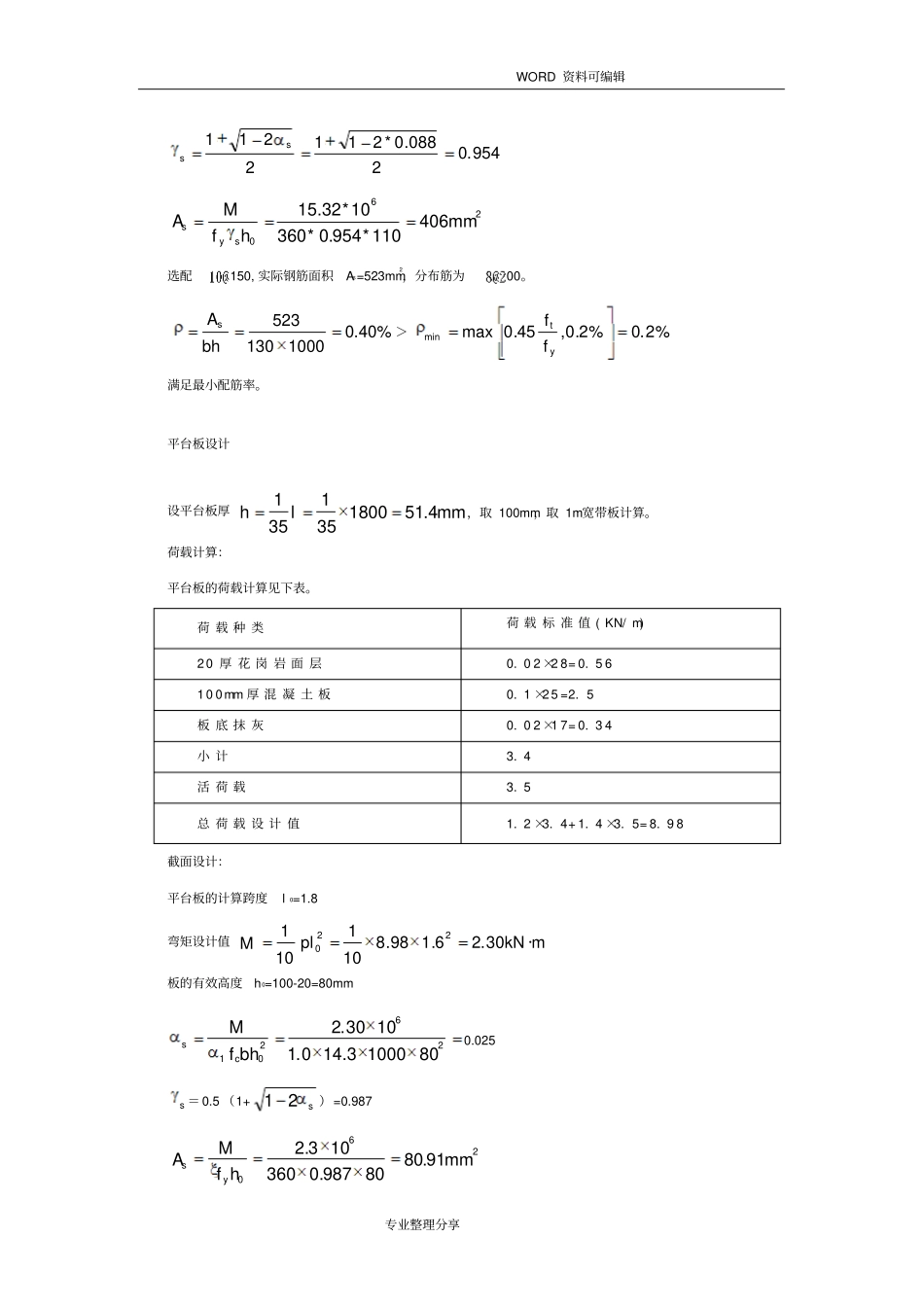

现浇混凝土板式楼梯_第3页
3/6
WORD 资料可编辑专业整理分享现浇混凝土板式楼梯楼梯类型梁式楼梯、板式楼梯、折板悬挑式及螺旋式楼梯,这里只介绍板式楼梯。板式楼梯优缺点:下表面平整,施工简捷,外观轻巧,斜板较厚,为跨度的1/30~1/25 。“楼梯类型”可选择“板式 A 型 ( ╱ ) ”、“板式 B 型 (__╱ ) ”、“板式 C 型 ( ╱ ̄) ”、“板式 D 型 (__╱ ̄)”、“板式 E 型 ()”。受力特点:梯段板:在竖向荷载作用下,孤立的梯段板类似于斜板,属于受弯构件;而把楼梯间作为一个整体来看,梯段板又具有斜撑的作用,具有压杆的性质。在水平力作用下,由于梯段板的斜撑效应,楼梯间吸收了很大的水平力,而楼梯问楼板开大洞,抵抗水平力的能力较弱,斜向构件梯段板必然也要承受水平剪力;另外,梯段板通常只有半个层高,休息平台与层高处的水平位移存在差值,使梯段板受拉。所以梯段板既受弯又受剪,还受拉、压。平台梁:平台梁主要受弯。但是在水平力作用下,由于梯段板的斜撑作用,与平台梁相连的两个梯段板相对于平台梁产生扭转,可以导致平台梁受扭破坏。楼梯柱:对框架结构房屋而言,楼梯休息平台往往通过楼梯柱传递竖向荷载到框架梁上。有水平力作用时,休息平台与层高处的水平位移差使得楼梯柱受剪。与休息平台相连的框架柱:在框架结构楼梯中由于存在休息平台,休息平台与框架柱相连,使框架柱成为短柱,容易发生剪切破坏。示例:楼梯设计取二号楼梯进行计算:楼梯间开间为3.0m,进深为5.0m。采用板式楼梯,一层层高4.5m, 设 14 级踏步,踏步宽260mm,高160mm。其踏步的水平投影长度为13×0.26=3.38m,楼梯的踢面和踏面均做20 厚花岗岩面层,底面为石灰砂浆粉刷。混凝土强度等级C30。板纵筋采用HRB400级钢筋,板分布筋采用HPB300级钢筋。梁纵筋采用HRB400钢筋,箍筋采用HPB300级钢筋。楼梯板设计板倾斜角 tanα =160/260=0.615 , cosα =0.852。 板斜长为 3.9/0.894=4.36m ,板厚约为板斜长的1/30 ,h=130mm。取 1m宽板带计算。WORD 资料可编辑专业整理分享荷 载 种 类荷 载 标 准 值 ( KN/ m)恒 载20 厚 花 岗 岩 面 层( 0. 26 +0. 16 ) ×2 8×0. 02 / 0. 2 7 =0. 87三 角 形 踏 步0. 5×0. 26×0. 1 6×2 5/ 0. 2 7= 2混 凝 土 斜 板0. 13 ×2 5/ 0. 85 =3. 82板 底 抹 灰0. 02 ×1 7/ 0. 85 =0. 4小 计7. 09活 载3. 5合 计1. 2×7. 0 ...
