循环水管道压力试验方案

循环水管道压力试验方案_第1页
1/9

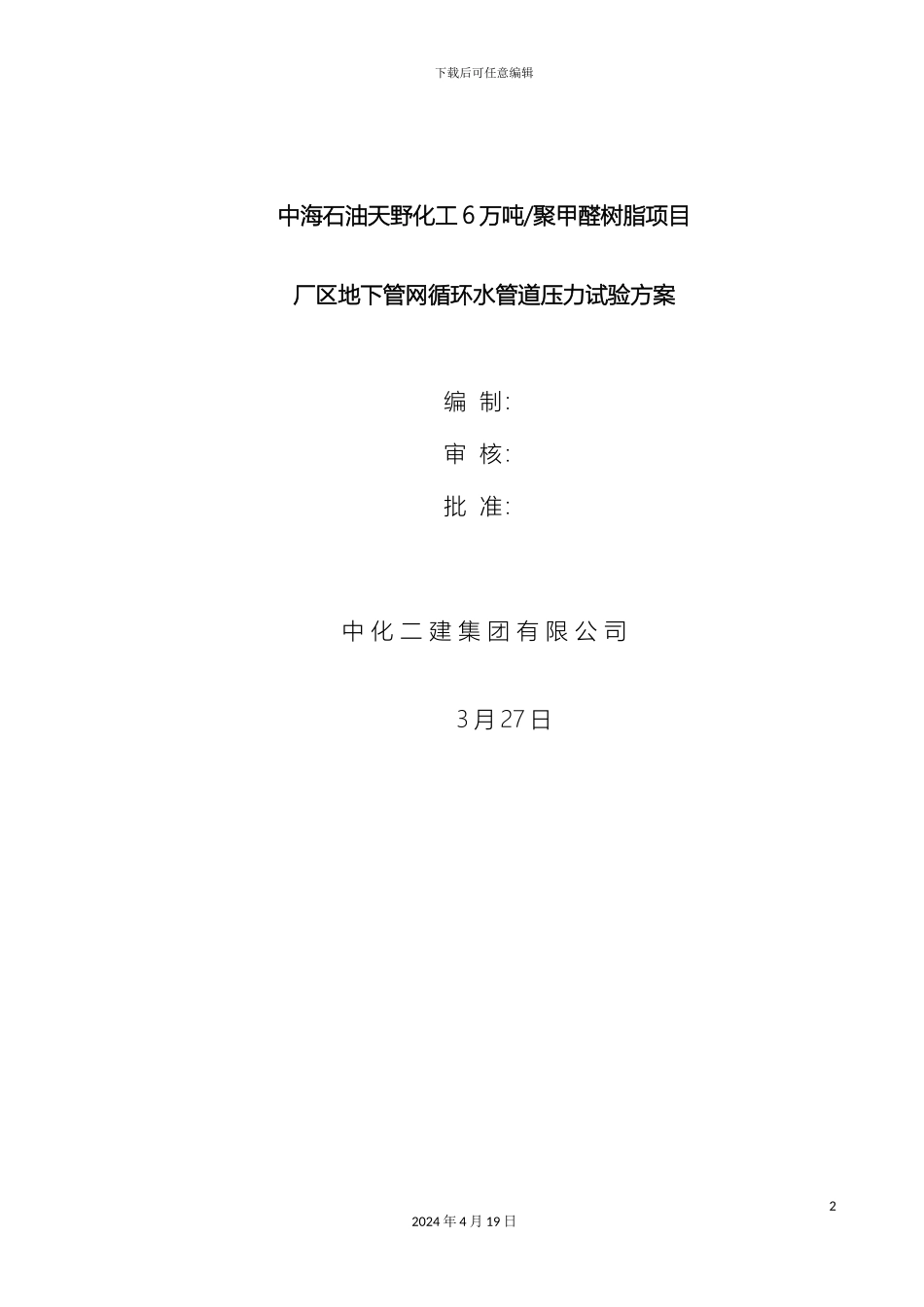

循环水管道压力试验方案_第2页
2/9

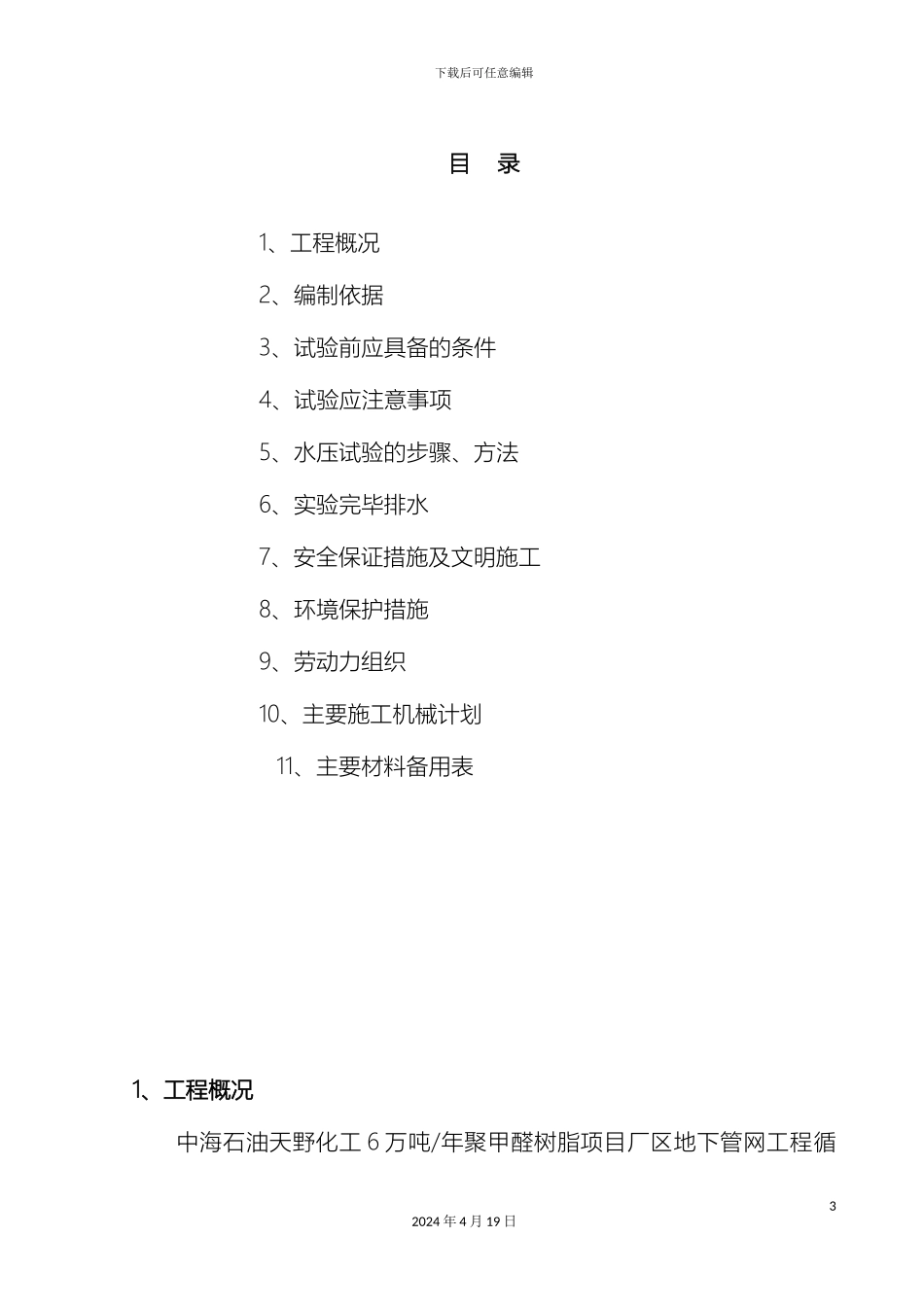

循环水管道压力试验方案_第3页
3/9
下载后可任意编辑循环水管道压力试验方案12024 年 4 月 19 日下载后可任意编辑中海石油天野化工 6 万吨/聚甲醛树脂项目厂区地下管网循环水管道压力试验方案编 制:审 核:批 准:中 化 二 建 集 团 有 限 公 司 3 月 27 日22024 年 4 月 19 日下载后可任意编辑目 录1、工程概况2、编制依据3、试验前应具备的条件4、试验应注意事项5、水压试验的步骤、方法6、实验完毕排水7、安全保证措施及文明施工8、环境保护措施9、劳动力组织10、主要施工机械计划11、主要材料备用表1、工程概况中海石油天野化工 6 万吨/年聚甲醛树脂项目厂区地下管网工程循32024 年 4 月 19 日下载后可任意编辑环水管道约 米,包括循环水给水系统,循环水回水系统。管道材质有直缝电阻焊钢管、无缝钢管。由于过程中,我单位已实行的分段试压及煤油渗透检查,管道安装完后,应甲方、监理要求,对循环水管道进行系统试压。试压分两部分进行:①循环水给水管道系统试压;②循环水回水管道系统试压。2、编制依据2.1《给水排水管道工程施工及验收法律规范》 GB 50268-972.2《工业金属管道工程施工及验收法律规范》 GB50235-972.3《给水排水构筑物施工及验收法律规范》 GBJ141-902.4 《 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律 规 范 》 GB50236-982.5《工业金属管道工程质量检验评定标准》 GB50184-932.6《管道安装工程手册》2.7 全厂地下管网图纸3、施工前准应具备条件3.1 试验范围内的管道安装工程除涂漆、防腐外,安装质量符合有关规定,具备试压条件。3.2 试验用压力表已校验,并在周检期内,其精度不得低于 1.5 级,表满刻度值应为被测压力的 1.5~2 倍,压力表不得少于 2 块。3.3 符合压力试验要求的水源和试压泵已经具备。3.4 按试验的要求,管道已经固定。42024 年 4 月 19 日下载后可任意编辑4、试验应注意事项4.1 试验前,向系统充水时,应将系统的空气排尽。4.2 试验时,环境温度不应低于 5℃,当环境温度低于 5℃时,应实行防冻措施。4.3 埋 地 钢 管 道 的 试 验 压 力 应 为 设 计 压 力 的 1.5 倍 , 且 不 得 低 于0.4MPa。4.4 当试验过程中发现泄露时,不得带压处理,应降压修复,待缺陷消除后,应重新进行试验。4.5 当进行压力试验时,应划定禁区,无关人员不准进入。5、水压试验的步骤、方法5.1 步骤5.1.1 连接 试...
