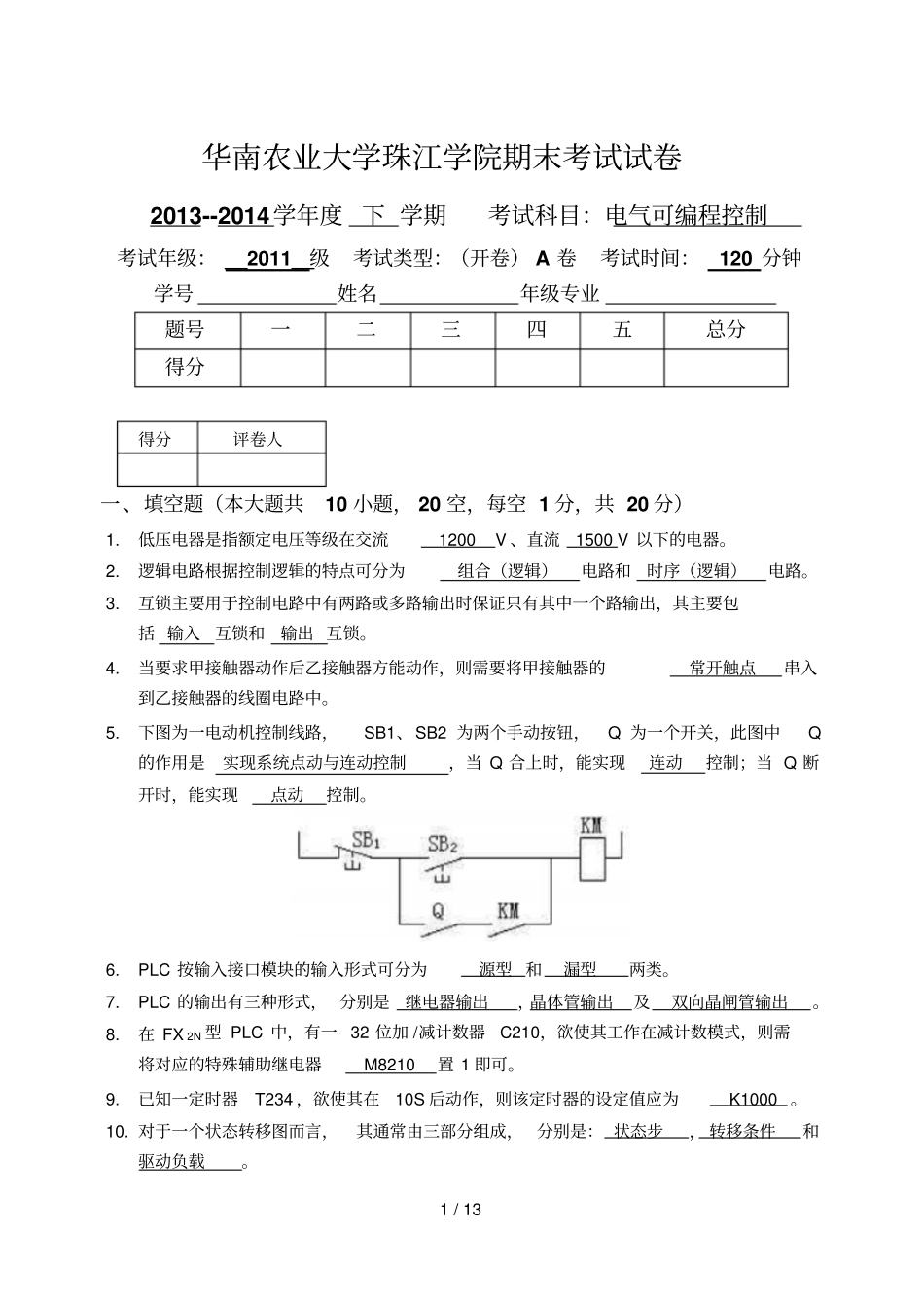

1 / 13 华南农业大学珠江学院期末考试试卷2013--2014学年度下 学期考试科目：电气可编程控制考试年级： __2011__级考试类型：（开卷） A 卷考试时间：120 分钟学号姓名年级专业题号一二三四五总分得分得分评卷人一、填空题（本大题共10 小题， 20 空，每空 1 分，共 20 分）1.低压电器是指额定电压等级在交流1200 V 、直流1500 V 以下的电器。2.逻辑电路根据控制逻辑的特点可分为组合（逻辑）电路和时序（逻辑）电路。3.互锁主要用于控制电路中有两路或多路输出时保证只有其中一个路输出，其主要包括 输入互锁和输出 互锁。4.当要求甲接触器动作后乙接触器方能动作，则需要将甲接触器的常开触点串入到乙接触器的线圈电路中。5.下图为一电动机控制线路，SB1、SB2 为两个手动按钮，Q 为一个开关，此图中Q的作用是实现系统点动与连动控制，当 Q 合上时，能实现连动控制；当 Q 断开时，能实现点动控制。6.PLC 按输入接口模块的输入形式可分为源型 和漏型两类。7.PLC 的输出有三种形式， 分别是继电器输出，晶体管输出及双向晶闸管输出。8.在 FX 2N 型 PLC 中，有一 32 位加 /减计数器C210，欲使其工作在减计数模式，则需将对应的特殊辅助继电器M8210 置 1 即可。9.已知一定时器T234 ，欲使其在10S 后动作，则该定时器的设定值应为K1000 。10. 对于一个状态转移图而言，其通常由三部分组成， 分别是： 状态步， 转移条件和驱动负载。2 / 13 得分评卷人二、选择题（本大题共10 小题，每小题 1 分，共 10 分）在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1.时间继电器的作用是【 D 】。A. 短路保护B. 过电流保护C. 延时通断主回路D. 延时通断控制回路2.由于电弧的存在，将导致【B 】。A.电路的分断时间缩短B. 电路的分断时间延长C. 电路的分断时间不变D. 分断能力不变3.三相笼型异步电动能耗制动是将正在运转的电动机从交流电源上切除后，【 B 】。A. 在定子绕组中串入电阻B. 在定子绕组中通入直流电流C. 重新接入反相序电源D. 以上说法都不正确4.低压断路器的作用是【 A 】。A.有短路保护，有过载保护B. 有短路保护，无过载保护C. 无短路保护，有过载保护D. 无短路保护，无过载保护5.欲使接触器KM1 和接触器 KM2 实现互锁控制，需要【D 】A. 在 KM1 的线圈回路中串入KM2 的常开触点B. 在 K...
