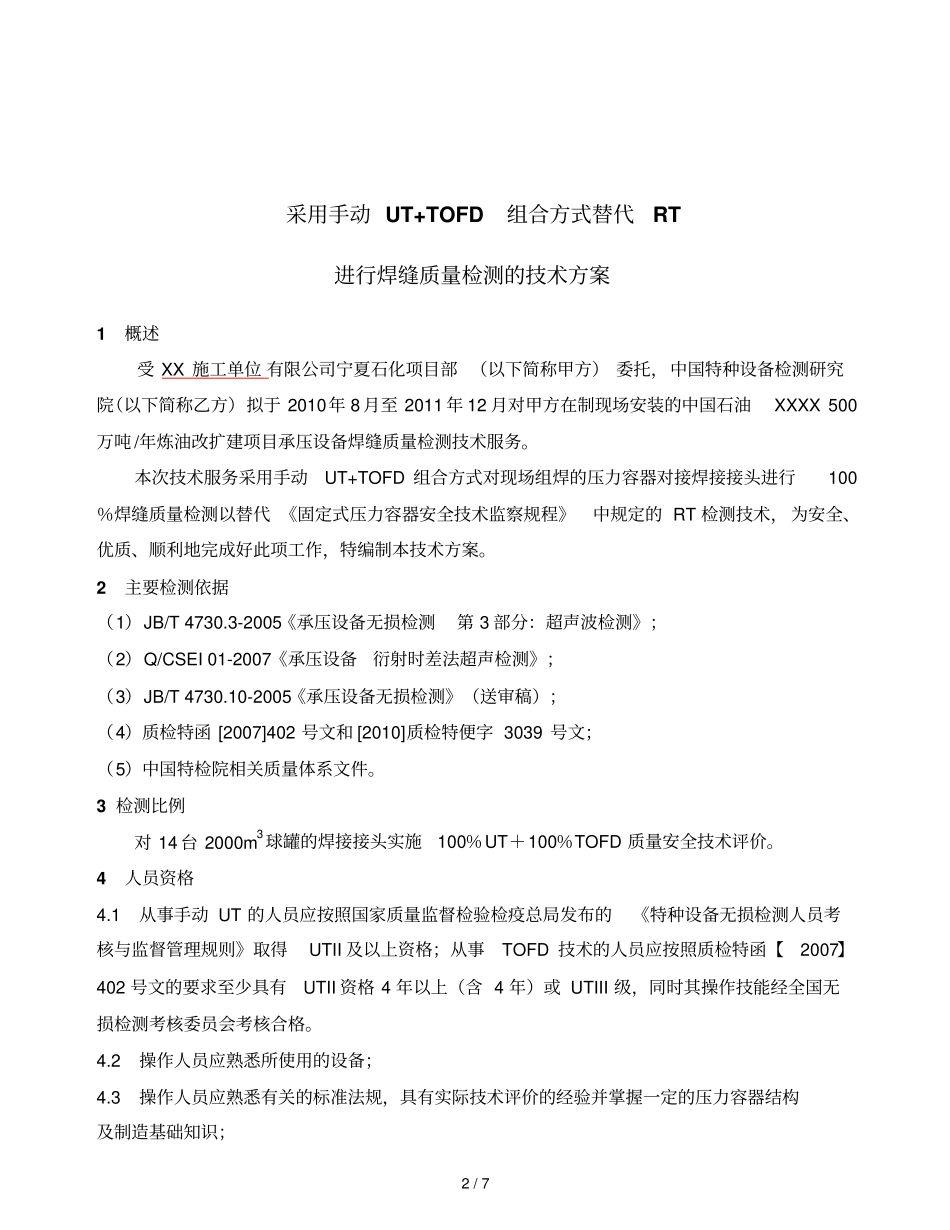

1 / 7 采用手动 UT+TOFD 组合方式替代 RT 进行焊缝质量检测的技术方案编制：日期：审核：日期：批准：日期：中国特种设备检测研究院2 / 7 采用手动 UT+TOFD 组合方式替代RT 进行焊缝质量检测的技术方案1 概述受 XX 施工单位 有限公司宁夏石化项目部 （以下简称甲方） 委托，中国特种设备检测研究院（以下简称乙方）拟于 2010年 8 月至 2011 年 12 月对甲方在制现场安装的中国石油XXXX 500万吨 /年炼油改扩建项目承压设备焊缝质量检测技术服务。本次技术服务采用手动UT+TOFD 组合方式对现场组焊的压力容器对接焊接接头进行100％焊缝质量检测以替代 《固定式压力容器安全技术监察规程》中规定的 RT 检测技术， 为安全、优质、顺利地完成好此项工作，特编制本技术方案。2 主要检测依据（1）JB/T 4730.3-2005《承压设备无损检测第 3 部分：超声波检测》；（2）Q/CSEI 01-2007《承压设备衍射时差法超声检测》；（3）JB/T 4730.10-2005《承压设备无损检测》（送审稿）；（4）质检特函 [2007]402 号文和 [2010]质检特便字 3039 号文；（5）中国特检院相关质量体系文件。3 检测比例对 14 台 2000m3球罐的焊接接头实施100％UT＋100％TOFD 质量安全技术评价。4 人员资格4.1 从事手动 UT 的人员应按照国家质量监督检验检疫总局发布的《特种设备无损检测人员考核与监督管理规则》取得UTII 及以上资格；从事TOFD 技术的人员应按照质检特函【2007】402 号文的要求至少具有UTII 资格 4 年以上（含 4 年）或 UTIII 级，同时其操作技能经全国无损检测考核委员会考核合格。4.2 操作人员应熟悉所使用的设备；4.3 操作人员应熟悉有关的标准法规，具有实际技术评价的经验并掌握一定的压力容器结构及制造基础知识；3 / 7 5 检测设备5.1 手动 UT 设备：仪器：汉威 HS600a；探头：单晶直探头、斜探头试块： CSK-ⅠA、CSK-ⅢA 系列试块。5.2 TOFD 质量安全技术评价设备：仪器： OMINISCAN MX ，ISONIC 2007，ISONIC START ；扫查装置：探头夹持机构和驱动机构，带位置传感器；试块： TOFD 专用对比试块探头： 5M φ 6 探头； 45°、60°楔块6 检测内容6.1 总体原则本技术方案是采用手动UT+TOFD 技术相结合的方式进行检测。对TOFD 技术所发现的缺陷：须采用手动UT（必要时辅助采用相控阵技术）进行复验，以对比评价结果。6.2 资料审查评价前一般应审查下列内容和资料：设计...
