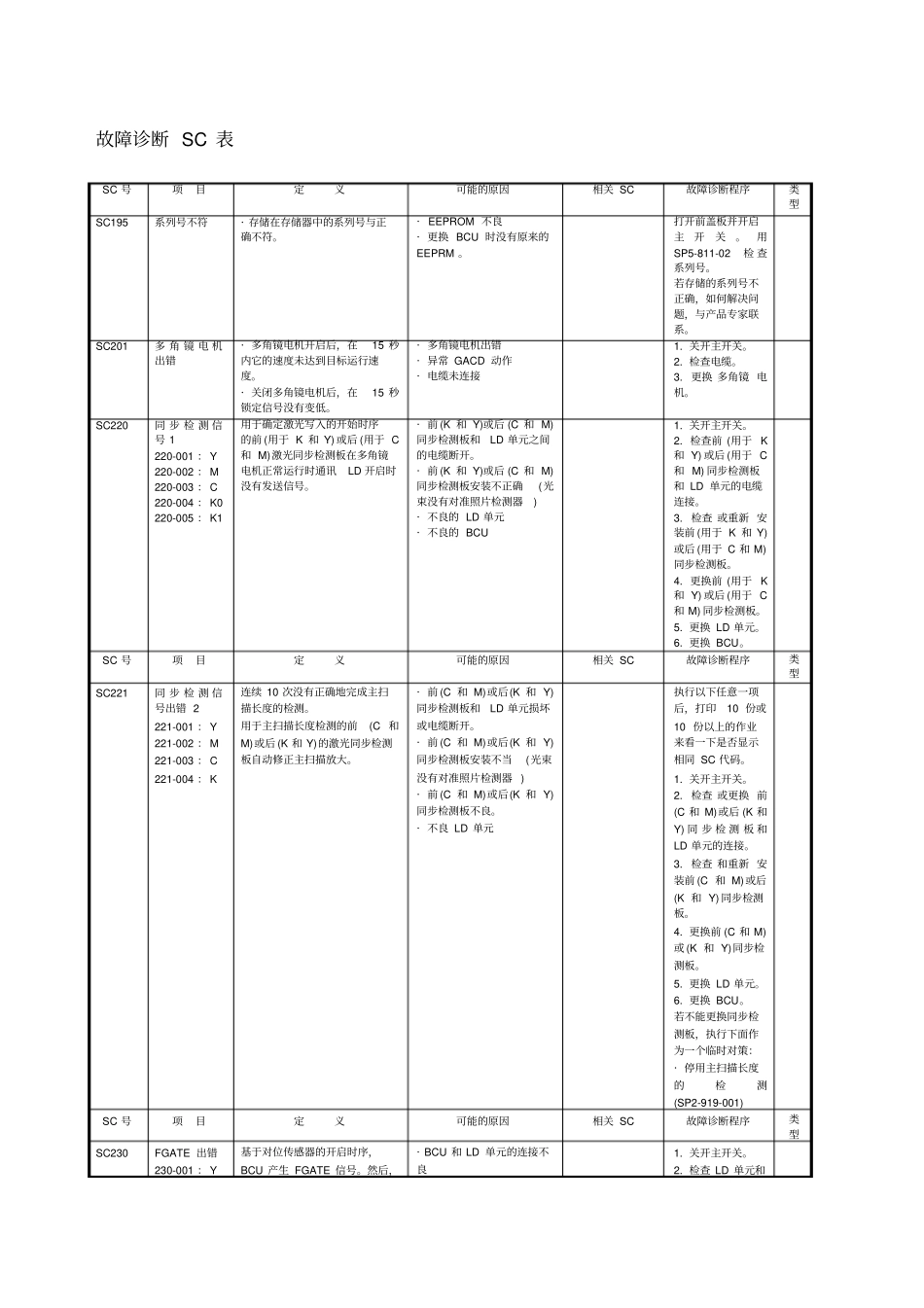

故障诊断 SC 表SC 号项目定义可能的原因相关 SC 故障诊断程序类型SC195 系列号不符· 存储在存储器中的系列号与正确不符。· EEPROM 不良· 更换 BCU 时没有原来的EEPRM 。打开前盖板并开启主开关。用SP5-811-02检 查系列号。若存储的系列号不正确，如何解决问题，与产品专家联系。SC201 多 角 镜 电 机出错· 多角镜电机开启后，在15 秒内它的速度未达到目标运行速度。· 关闭多角镜电机后，在15 秒锁定信号没有变低。· 多角镜电机出错· 异常 GACD 动作· 电缆未连接1. 关开主开关。2. 检查电缆。3. 更换 多角镜 电机。SC220 同 步 检 测 信号 1 220-001 ： Y 220-002 ： M 220-003 ： C 220-004 ： K0 220-005 ： K1 用于确定激光写入的开始时序的前 (用于 K 和 Y) 或后 (用于 C和 M)激光同步检测板在多角镜电机正常运行时通讯LD 开启时没有发送信号。· 前 (K 和 Y)或后 (C 和 M)同步检测板和LD 单元之间的电缆断开。· 前 (K 和 Y)或后 (C 和 M)同步检测板安装不正确(光束没有对准照片检测器) · 不良的 LD 单元· 不良的 BCU 1. 关开主开关。2. 检查前 (用于K和 Y) 或后 (用于 C和 M) 同步检测板和 LD 单元的电缆连接。3. 检查 或重新 安装前 (用于 K 和 Y)或后 (用于 C 和 M)同步检测板。4. 更换前 (用于K和 Y) 或后 (用于 C和 M) 同步检测板。5. 更换 LD 单元。6. 更换 BCU。SC 号项目定义可能的原因相关 SC 故障诊断程序类型SC221 同 步 检 测 信号出错 2 221-001 ： Y 221-002 ： M 221-003 ： C 221-004 ： K 连续 10 次没有正确地完成主扫描长度的检测。用于主扫描长度检测的前(C 和M)或后 (K 和 Y)的激光同步检测板自动修正主扫描放大。· 前 (C 和 M)或后(K 和 Y)同步检测板和LD 单元损坏或电缆断开。· 前 (C 和 M)或后(K 和 Y)同步检测板安装不当(光束没有对准照片检测器) · 前 (C 和 M)或后(K 和 Y)同步检测板不良。· 不良 LD 单元执行以下任意一项后，打印10 份或10 份以上的作业来看一下是否显示相同 SC 代码。1. 关开主开关。2. 检查 或更换 前(C 和 M)或后 (K 和Y) 同 步 检 测 板 和LD 单元的连接。3. 检查 和重新 安装前 (C 和 M)或后(K 和 Y) 同步检测板。4. 更换前 (C 和 M)或 (K 和 Y)同步检测...
