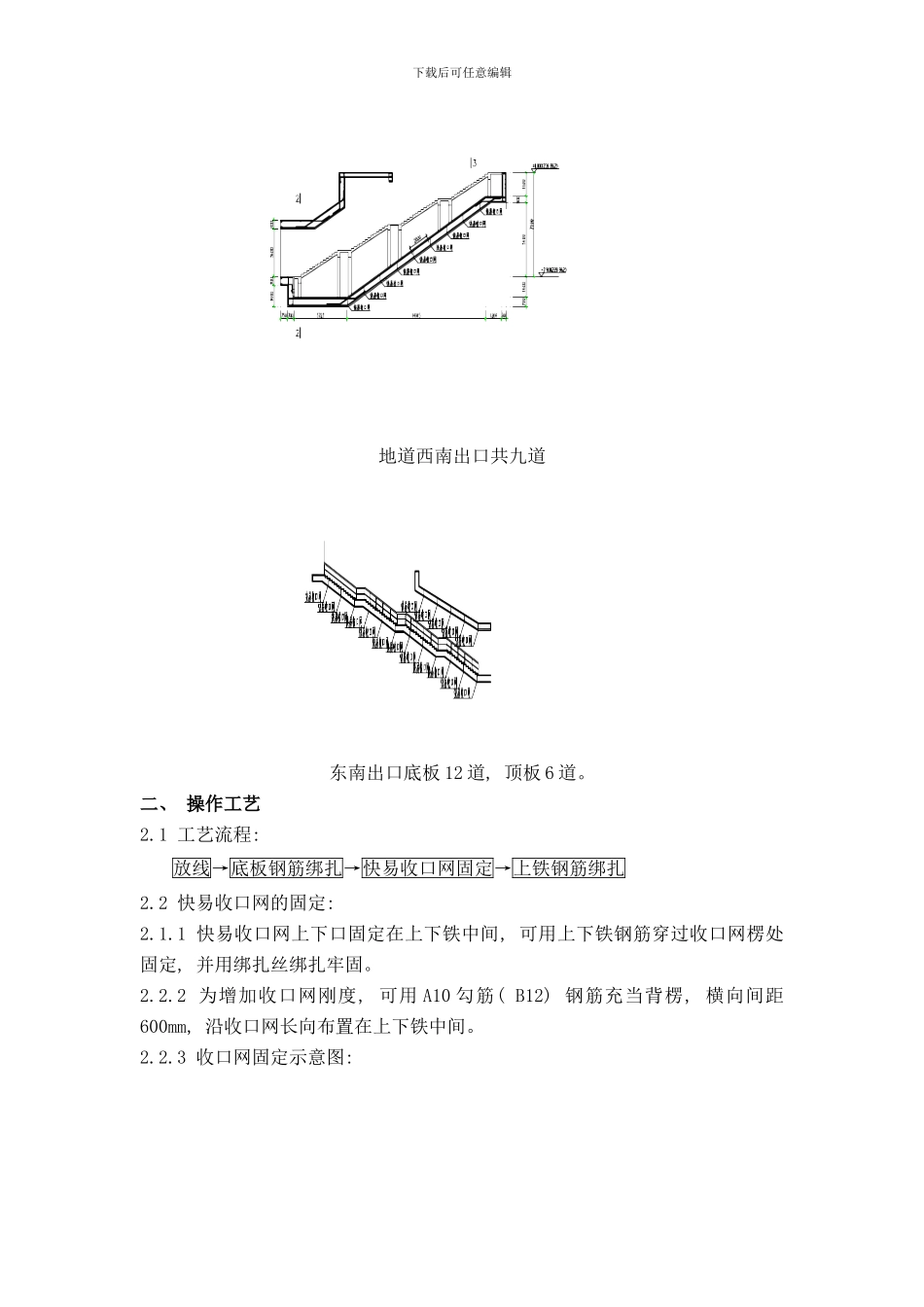

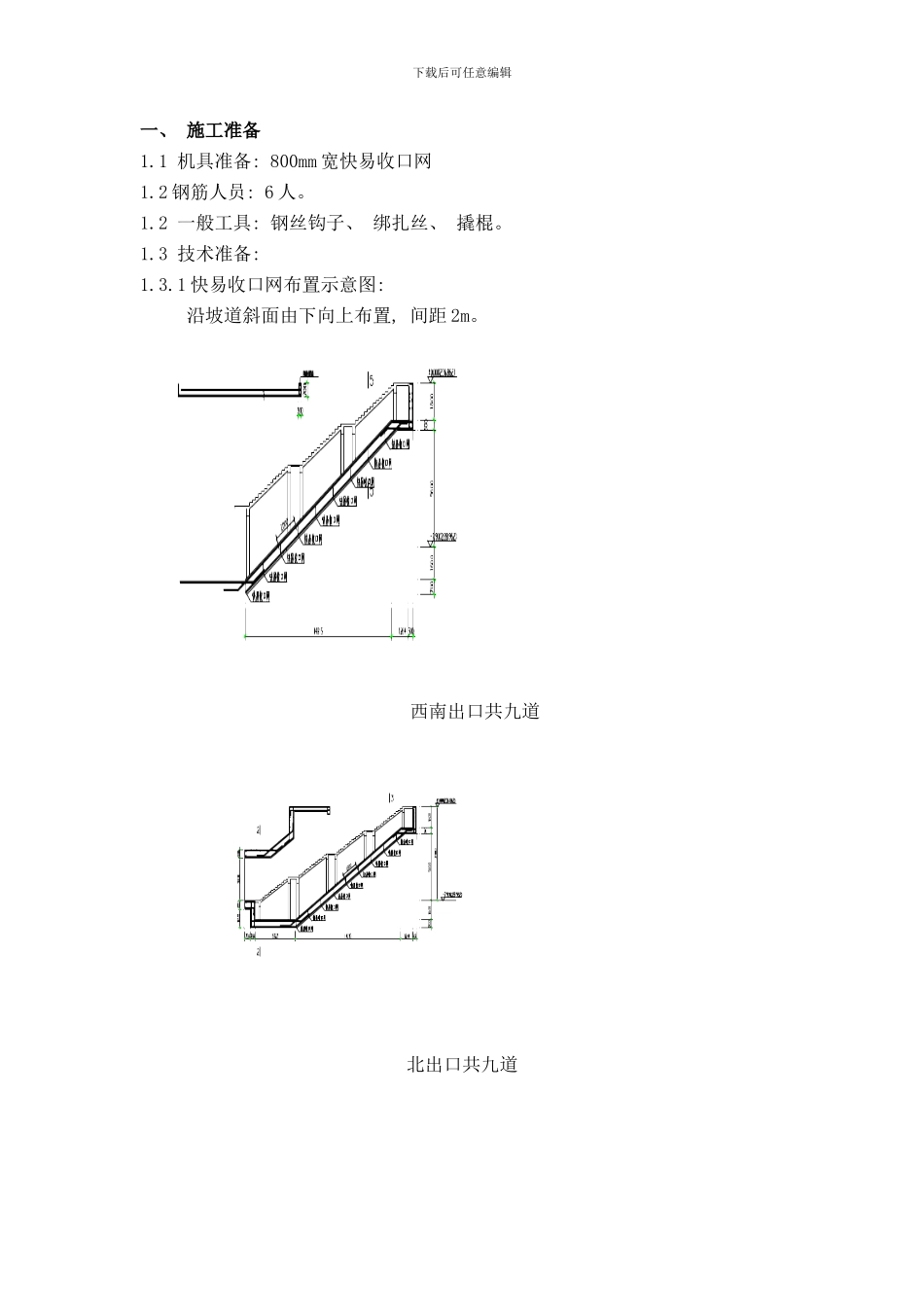

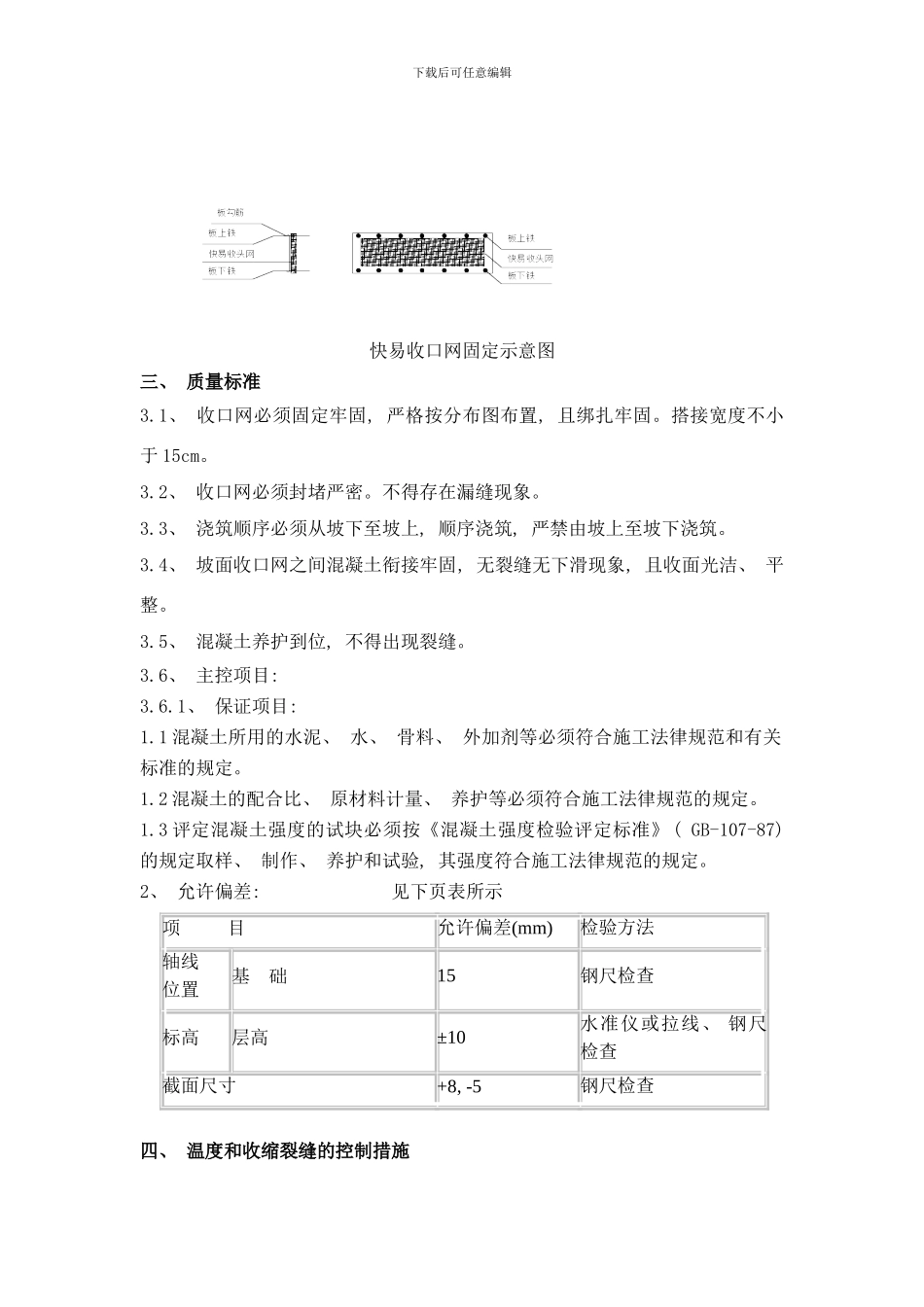

下载后可任意编辑一、 施工准备1.1 机具准备: 800mm 宽快易收口网1.2 钢筋人员: 6 人。1.2 一般工具: 钢丝钩子、 绑扎丝、 撬棍。1.3 技术准备: 1.3.1 快易收口网布置示意图: 沿坡道斜面由下向上布置, 间距 2m。 西南出口共九道北出口共九道下载后可任意编辑地道西南出口共九道东南出口底板 12 道, 顶板 6 道。二、 操作工艺2.1 工艺流程: 放线→底板钢筋绑扎→快易收口网固定→上铁钢筋绑扎2.2 快易收口网的固定: 2.1.1 快易收口网上下口固定在上下铁中间, 可用上下铁钢筋穿过收口网楞处固定, 并用绑扎丝绑扎牢固。2.2.2 为增加收口网刚度, 可用 A10 勾筋( B12) 钢筋充当背楞, 横向间距600mm, 沿收口网长向布置在上下铁中间。2.2.3 收口网固定示意图: 下载后可任意编辑快易收口网固定示意图三、 质量标准3.1、 收口网必须固定牢固, 严格按分布图布置, 且绑扎牢固。搭接宽度不小于 15cm。3.2、 收口网必须封堵严密。不得存在漏缝现象。3.3、 浇筑顺序必须从坡下至坡上, 顺序浇筑, 严禁由坡上至坡下浇筑。3.4、 坡面收口网之间混凝土衔接牢固, 无裂缝无下滑现象, 且收面光洁、 平整。3.5、 混凝土养护到位, 不得出现裂缝。3.6、 主控项目: 3.6.1、 保证项目: 1.1 混凝土所用的水泥、 水、 骨料、 外加剂等必须符合施工法律规范和有关标准的规定。1.2 混凝土的配合比、 原材料计量、 养护等必须符合施工法律规范的规定。1.3 评定混凝土强度的试块必须按《混凝土强度检验评定标准》( GB-107-87) 的规定取样、 制作、 养护和试验, 其强度符合施工法律规范的规定。2、 允许偏差: 见下页表所示项 目允许偏差(mm)检验方法轴线位置基 础15钢尺检查标高层高±10水准仪或拉线、 钢尺检查截面尺寸+8, -5钢尺检查四、 温度和收缩裂缝的控制措施下载后可任意编辑1、 在砼浇注之后, 做好长时间的保温保湿养护; 2、 改进约束条件, 削减温度应力: 采纳斜面分层浇注砼, 每层厚度为自然流淌厚度, 约为 40cm。防止水化热的积聚, 减少温度应力。五、 快易收口网安装针对性交底 : 5.1 、 快易收口网沿底板钢筋横向布置 , 必须垂直于上下铁且垂直于待浇筑混 凝土面。形成 90° 角。 5.2 、 快易收口网肋骨必须冲向待浇筑混凝土面。 5.3 、 快易收口网相搭接部分必须沿 V 字形肋骨重合 , 并绑扎牢固。搭接长度 不得小于 150mm 。
