总体测量方案样本

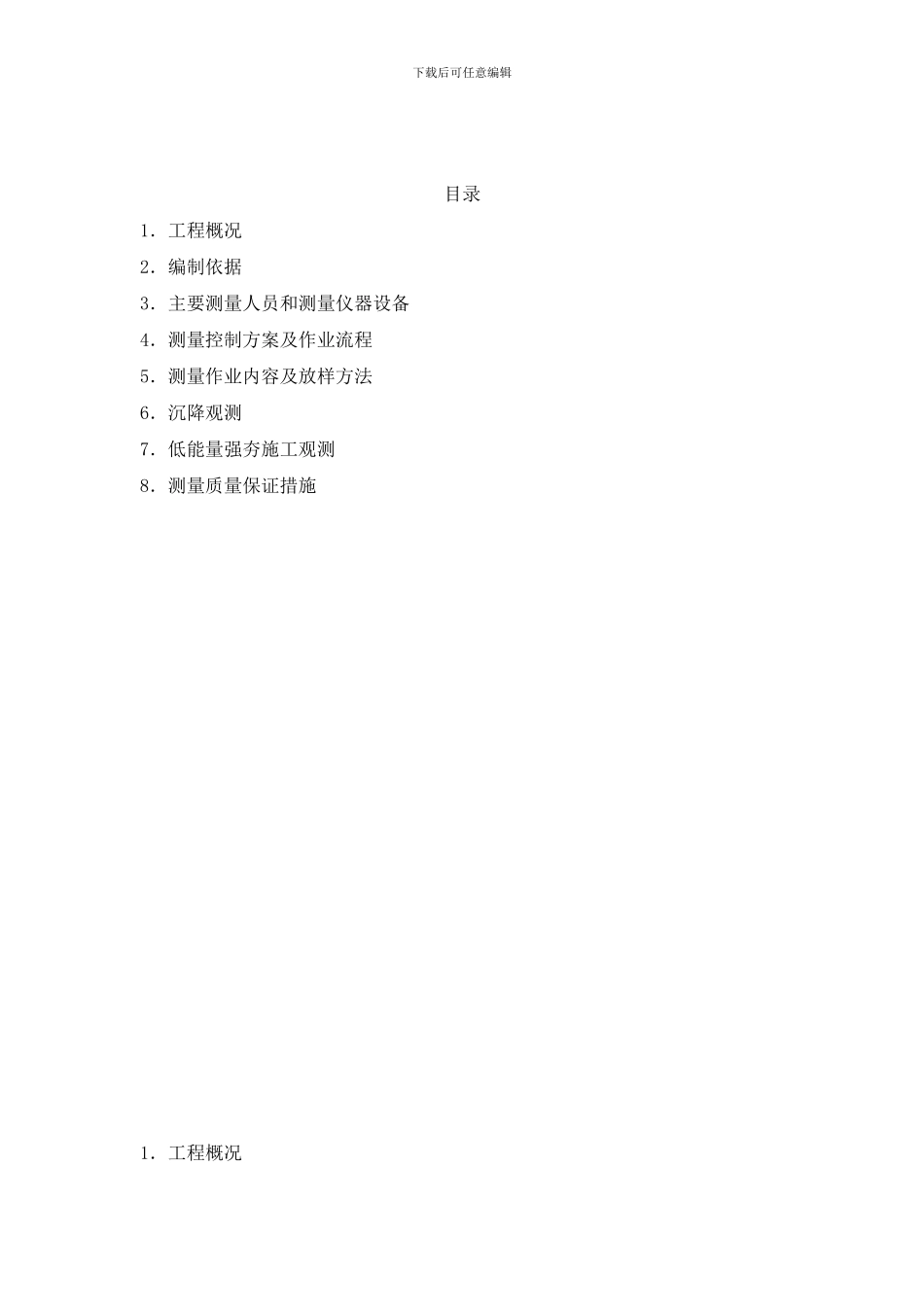

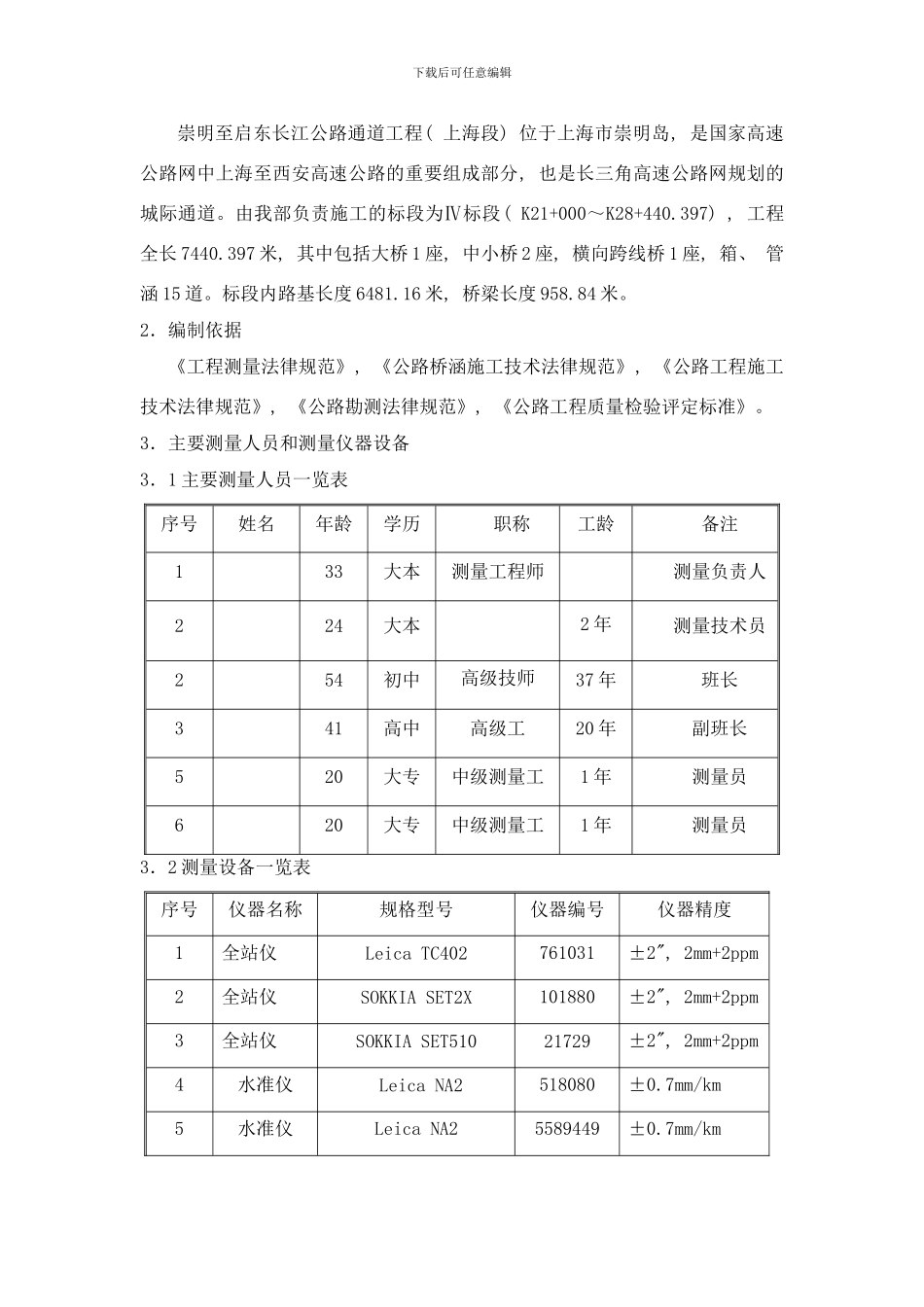

下载后可任意编辑目录1．工程概况2．编制依据3．主要测量人员和测量仪器设备4．测量控制方案及作业流程5．测量作业内容及放样方法6．沉降观测7．低能量强夯施工观测8．测量质量保证措施1．工程概况下载后可任意编辑崇明至启东长江公路通道工程( 上海段) 位于上海市崇明岛, 是国家高速公路网中上海至西安高速公路的重要组成部分, 也是长三角高速公路网规划的城际通道。由我部负责施工的标段为Ⅳ标段( K21+000～K28+440.397) , 工程全长 7440.397 米, 其中包括大桥 1 座, 中小桥 2 座, 横向跨线桥 1 座, 箱、 管涵 15 道。标段内路基长度 6481.16 米, 桥梁长度 958.84 米。2．编制依据《工程测量法律规范》, 《公路桥涵施工技术法律规范》, 《公路工程施工技术法律规范》, 《公路勘测法律规范》, 《公路工程质量检验评定标准》。3．主要测量人员和测量仪器设备3．1 主要测量人员一览表序号姓名年龄学历职称工龄备注133大本测量工程师 测量负责人224大本2 年测量技术员254初中高级技师37 年班长341高中高级工20 年副班长520大专中级测量工1 年测量员620大专中级测量工1 年测量员3．2 测量设备一览表序号仪器名称规格型号仪器编号仪器精度1全站仪Leica TC402761031±2", 2mm+2ppm2全站仪SOKKIA SET2X101880±2", 2mm+2ppm3全站仪SOKKIA SET51021729±2", 2mm+2ppm4水准仪 Leica NA2518080±0.7mm/km5水准仪Leica NA25589449±0.7mm/km下载后可任意编辑6水准仪苏一光 DSZ2217469±0.7mm/km4．测量控制方案及作业流程4．1 首级控制网资料4．1．1 平面坐标和高程系统我标段使用的测量成果由业主委托上海市测绘院浦东分院提供, 其交桩测量点作为我标段的施工测量首级控制网点, 成果中平面坐标成果采纳上海市平面坐标系统, 高程成果采纳吴淞高程系统。4．1．2 交桩控制点成果点名横坐标纵坐标方位角标高备注mm°′″mG4343341.276 22450.154 4.842III 标内G4443619.122 21906.722 4.541G4543824.791 21440.4104.556G4644013.116 20967.353 4.616G4744191.877 20549.817 7.468G4844320.462 20289.839 5.058G4944572.785 19656.840 4.973G5044789.819 19114.925 5.21G5145122.022 18528.232 5.345G5245580.410 18035.183 4.4G5345934.788 17816.746 7.323G5446329.117 17644.010 7.376G5546620.317 17495.329 7.157G5649001.357 17853.491 8.362V 标内G5749767.558 176...
