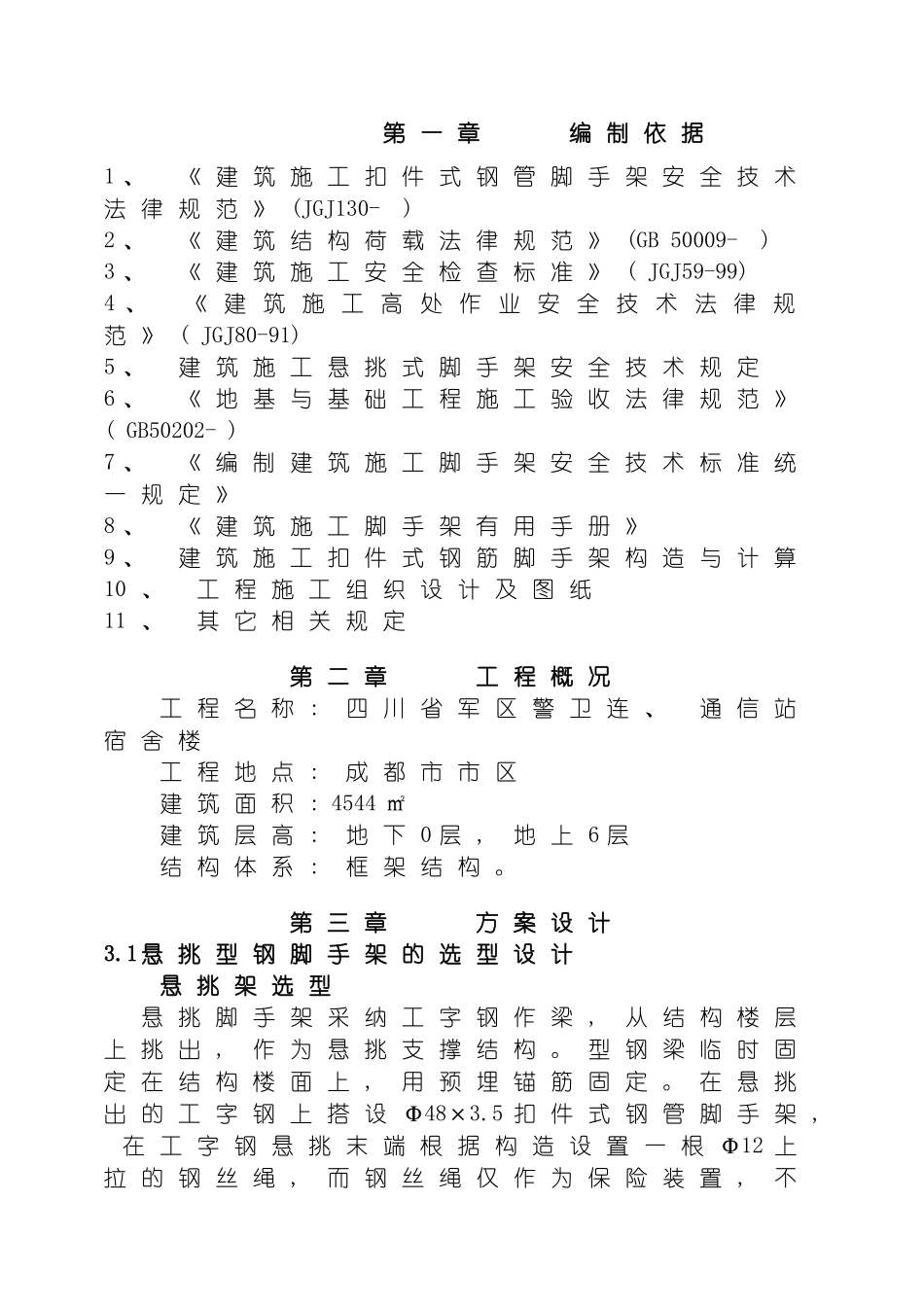

下载后可任意编辑悬挑外架施工专项方案最新1第 一 章 编 制 依 据1 、 《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术法 律 规 范 》 (JGJ130- )2 、 《 建 筑 结 构 荷 载 法 律 规 范 》 (GB 50009- ) 3 、 《 建 筑 施 工 安 全 检 查 标 准 》 ( JGJ59-99) 4 、 《 建 筑 施 工 高 处 作 业 安 全 技 术 法 律 规范 》 ( JGJ80-91) 5 、 建 筑 施 工 悬 挑 式 脚 手 架 安 全 技 术 规 定6 、 《 地 基 与 基 础 工 程 施 工 验 收 法 律 规 范 》( GB50202- ) 7 、 《 编 制 建 筑 施 工 脚 手 架 安 全 技 术 标 准 统一 规 定 》8 、 《 建 筑 施 工 脚 手 架 有 用 手 册 》9 、 建 筑 施 工 扣 件 式 钢 筋 脚 手 架 构 造 与 计 算10 、 工 程 施 工 组 织 设 计 及 图 纸11 、 其 它 相 关 规 定第 二 章 工 程 概 况工 程 名 称 : 四 川 省 军 区 警 卫 连 、 通 信 站宿 舍 楼工 程 地 点 : 成 都 市 市 区建 筑 面 积 : 4544 ㎡建 筑 层 高 : 地 下 0 层 , 地 上 6 层结 构 体 系 : 框 架 结 构 。第 三 章 方 案 设 计3.1 悬 挑 型 钢 脚 手 架 的 选 型 设 计悬 挑 架 选 型悬 挑 脚 手 架 采 纳 工 字 钢 作 梁 , 从 结 构 楼 层上 挑 出 , 作 为 悬 挑 支 撑 结 构 。 型 钢 梁 临 时 固定 在 结 构 楼 面 上 , 用 预 埋 锚 筋 固 定 。 在 悬 挑出 的 工 字 钢 上 搭 设 Φ48×3.5 扣 件 式 钢 管 脚 手 架 , 在 工 字 钢 悬 挑 末 端 根 据 构 造 设 置 一 根 Φ12 上拉 的 钢 丝 绳 , 而 钢 丝 绳 仅 作 为 保 险 装 置 , 不下载后可任意编辑参 加 槽 钢 的 受 力 计 算 及 刚 度 验 算 。3.2 悬 挑 工 字 钢 支 撑 体 系 的 构 造 要 求悬 挑 梁 为 I16 号 工 字 钢 , 长 度 3.5m 或 4m, 从 楼层 转 角 开 始 布 置 , 沿 结 构 边 按 水 平 间 距 1.7m均 匀 布 置 , 从 悬 挑 结 构 外 端 外 挑 长 度 1.45m。见 图 1 悬...
