悬挑工字钢外脚手架施工方案经专家论证模板

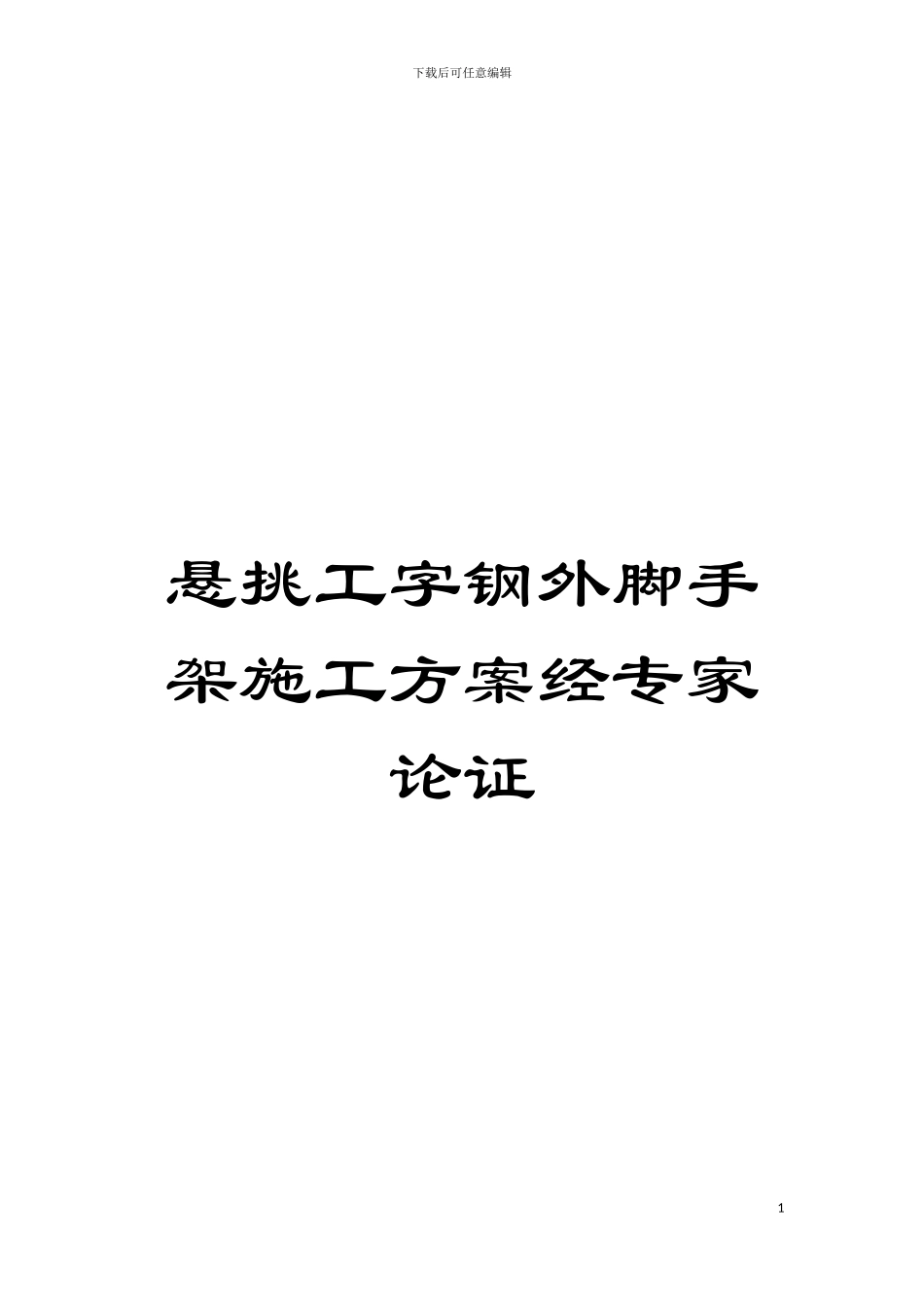

悬挑工字钢外脚手架施工方案经专家论证模板_第1页
1/36

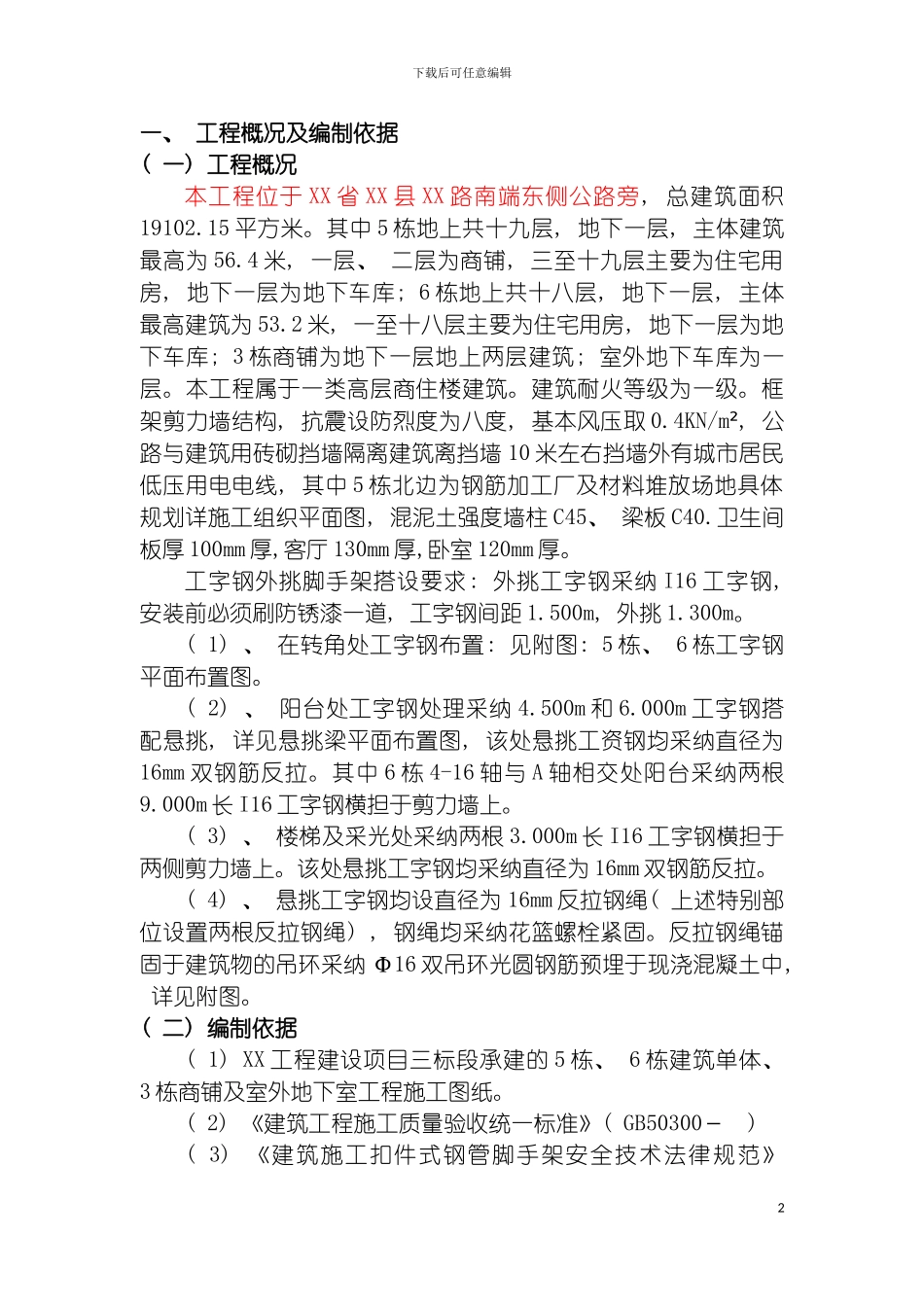

悬挑工字钢外脚手架施工方案经专家论证模板_第2页
2/36

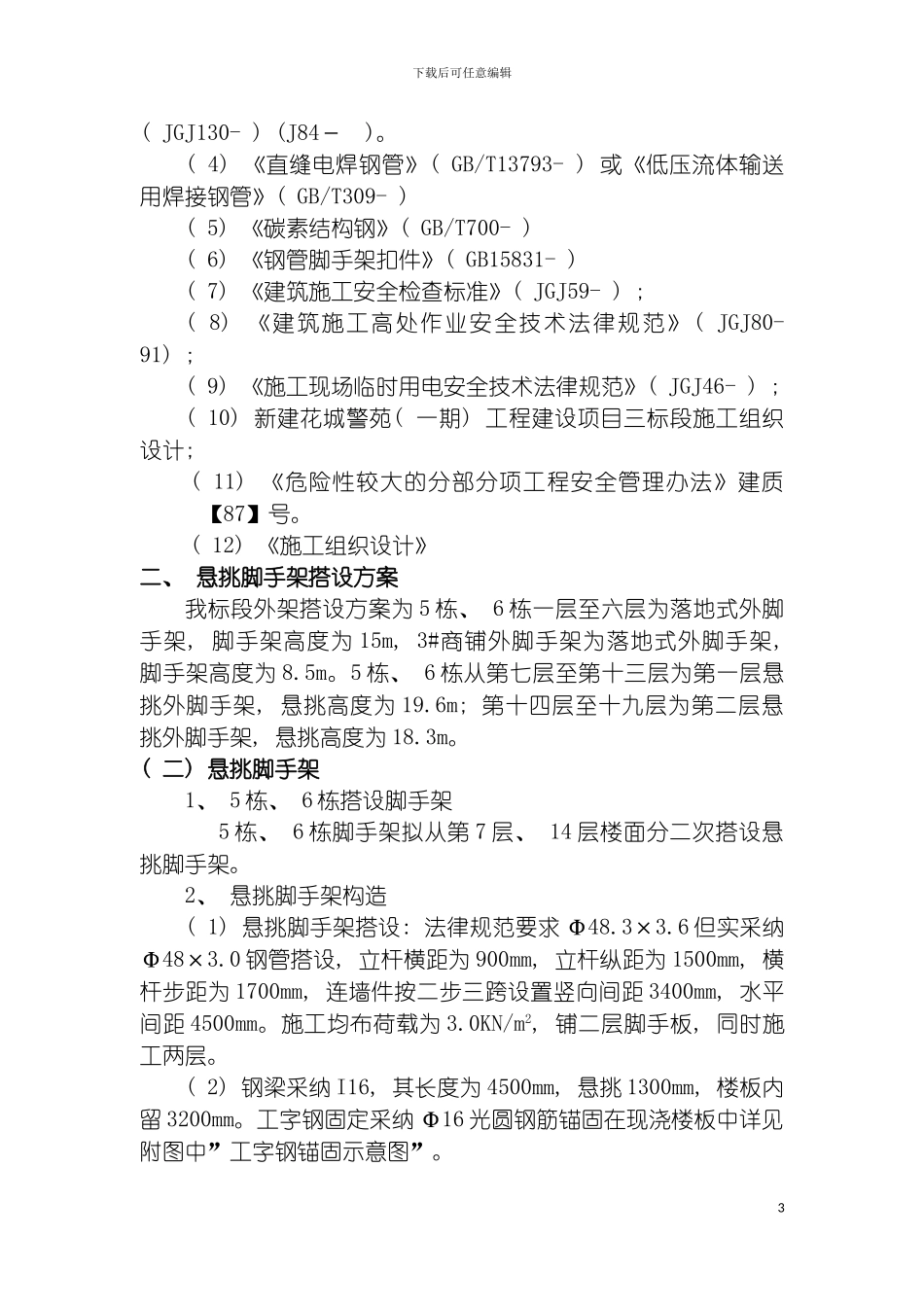

悬挑工字钢外脚手架施工方案经专家论证模板_第3页
3/36
下载后可任意编辑悬挑工字钢外脚手架施工方案经专家论证1下载后可任意编辑一、 工程概况及编制依据( 一) 工程概况本工程位于 XX 省 XX 县 XX 路南端东侧公路旁, 总建筑面积19102.15 平方米。其中 5 栋地上共十九层, 地下一层, 主体建筑最高为 56.4 米, 一层、 二层为商铺, 三至十九层主要为住宅用房, 地下一层为地下车库; 6 栋地上共十八层, 地下一层, 主体最高建筑为 53.2 米, 一至十八层主要为住宅用房, 地下一层为地下车库; 3 栋商铺为地下一层地上两层建筑; 室外地下车库为一层。本工程属于一类高层商住楼建筑。建筑耐火等级为一级。框架剪力墙结构, 抗震设防烈度为八度, 基本风压取 0.4KN/m², 公路与建筑用砖砌挡墙隔离建筑离挡墙 10 米左右挡墙外有城市居民低压用电电线, 其中 5 栋北边为钢筋加工厂及材料堆放场地具体规划详施工组织平面图, 混泥土强度墙柱 C45、 梁板 C40.卫生间板厚 100mm 厚,客厅 130mm 厚,卧室 120mm 厚。工字钢外挑脚手架搭设要求: 外挑工字钢采纳 I16 工字钢, 安装前必须刷防锈漆一道, 工字钢间距 1.500m, 外挑 1.300m。( 1) 、 在转角处工字钢布置: 见附图: 5 栋、 6 栋工字钢平面布置图。( 2) 、 阳台处工字钢处理采纳 4.500m 和 6.000m 工字钢搭配悬挑, 详见悬挑梁平面布置图, 该处悬挑工资钢均采纳直径为16mm 双钢筋反拉。其中 6 栋 4-16 轴与 A 轴相交处阳台采纳两根9.000m 长 I16 工字钢横担于剪力墙上。( 3) 、 楼梯及采光处采纳两根 3.000m 长 I16 工字钢横担于两侧剪力墙上。该处悬挑工字钢均采纳直径为 16mm 双钢筋反拉。( 4) 、 悬挑工字钢均设直径为 16mm 反拉钢绳( 上述特别部位设置两根反拉钢绳) , 钢绳均采纳花篮螺栓紧固。反拉钢绳锚固于建筑物的吊环采纳 Φ16 双吊环光圆钢筋预埋于现浇混凝土中, 详见附图。( 二) 编制依据( 1) XX 工程建设项目三标段承建的 5 栋、 6 栋建筑单体、 3 栋商铺及室外地下室工程施工图纸。( 2) 《建筑工程施工质量验收统一标准》( GB50300- ) ( 3) 《建筑施工扣件式钢管脚手架安全技术法律规范》2下载后可任意编辑( JGJ130- ) (J84- )。( 4) 《直缝电焊钢管》( GB/T13793- ) 或《低压流体输送用焊接钢管》( GB/T309- ) ( 5) 《碳素结构钢》( GB/T700- ) ( 6) 《钢管脚手架扣件》( GB15831- ) ( 7) 《建筑施工...
