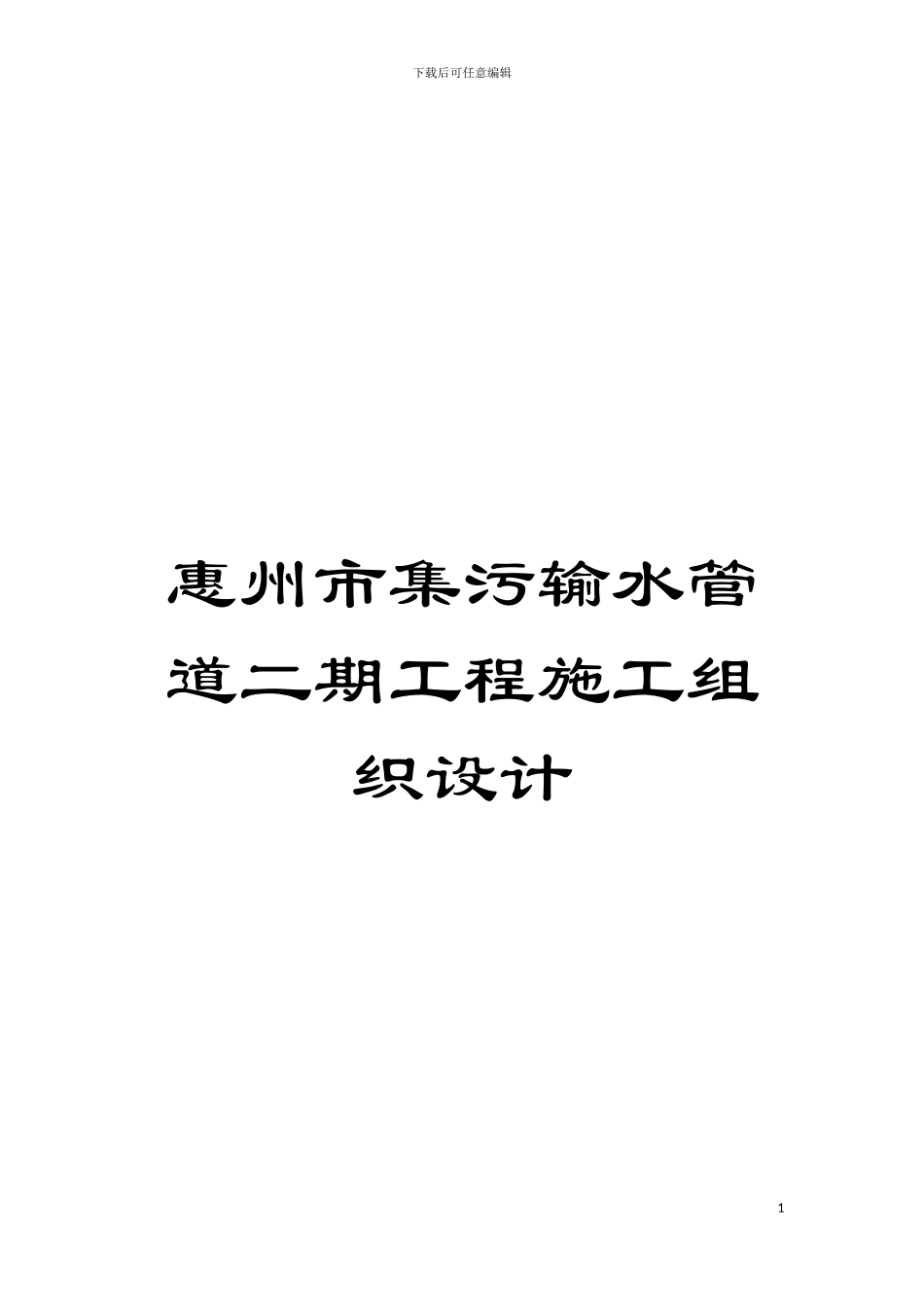

下载后可任意编辑惠州市集污输水管道二期工程施工组织设计1下载后可任意编辑第一章 工程概况及招标要求1.1 工程简述惠州市集污输水管道二期工程起点位于下埔滨江公园横江沥通道内, 沿西堤路进入麻渣下泵站, 经潜污泵提升加压后, 从泵站至十四号码头, 沿西枝江边, 上环城东路, 经东新桥桥头, 走桥西沿江路至渡口所, 再穿过惠州大堤至第七中学旁的绿地, 沿下角江边路直抵下角糖厂污水塘。其中建设集团办公楼旁( 西堤路) 至麻渣下泵站段自流重力砼管和麻渣下泵站至水门大桥段压力管已在下埔滨江公园工程中建成。本期工程管道全长 2938m, 均采纳 Φ1600mm 管, 通流量为 20 万 m3/日。其中横江沥—麻渣下顶管工程、 十四号码头至东新桥段及七中前顶管工程(穿惠州大堤)不在本次招标范围内。本次招标包括以下四部分: 1、 水门桥—十四号码头( 含麻渣下泵站) , L=492.2m( 以钢筋砼预制管为主, 其中 0k＋72.000～0k＋98.450, 0k＋135.765～0k＋200.413, 0k＋445.867～0k＋492.422 段为钢管段) ; 2 、 东新桥—渡口所 ( 0k ＋ 686.312 ～ 1k ＋ 880.293 ) , L=1194m( 以钢筋砼预制管为主 , 其中 1k ＋ 771.500 ～ 1k ＋ 880.293 段为钢管段 ) ; 3、 渡口所—下角糖厂污水塘, L=669.5m( 全部为钢筋砼预制管) ; 4、 污水塘总出水口改造。本工程的工程类别为市政工程一类, 工程建设单位为惠州市环保局; 设计单位为惠州市市政工程勘察设计讨论院; 监理单位为惠州市建设集团工程建设监理公司。 本工段为第二段, 即东新桥—渡口所段。1.2 水文和气象 本工程场地地下水为第四系潜水, 主要受大气降水补给, 以②-2 砂层为主要含水层, 向东江排泄。水位埋深基本与东江水位一致。多年平均降雨量为 1649 毫米, 多年平均 24 小时最大降雨量为 153毫米, 年平均气温为 21.7℃, 年最高期气温为 38.9℃, 最低气温为-1.9℃。1.3 工程地质 本工程大致可分为三段, 第一段水门桥至十四号码头, 第二段东新桥至渡口所, 第三段渡口所至糖厂污水塘段, 其工程地质条件分述如下: 1.3.1 水门桥至十四号码头此段全长为 492.2m, 位于西枝江的左岸边, 沿线高程在 9～12m 之间, 场地内地基岩土层自新至老出露有人工填土层(Qm1)、 河湖相沉积层(Q1)、 冲积层(Qa1)、 残积层(Qe1)及下卧第三系岩层(Edn)等地层。2下载后可任意编辑其中人工填土层(Qm1)为杂填土, 分布于整段管线范围...
