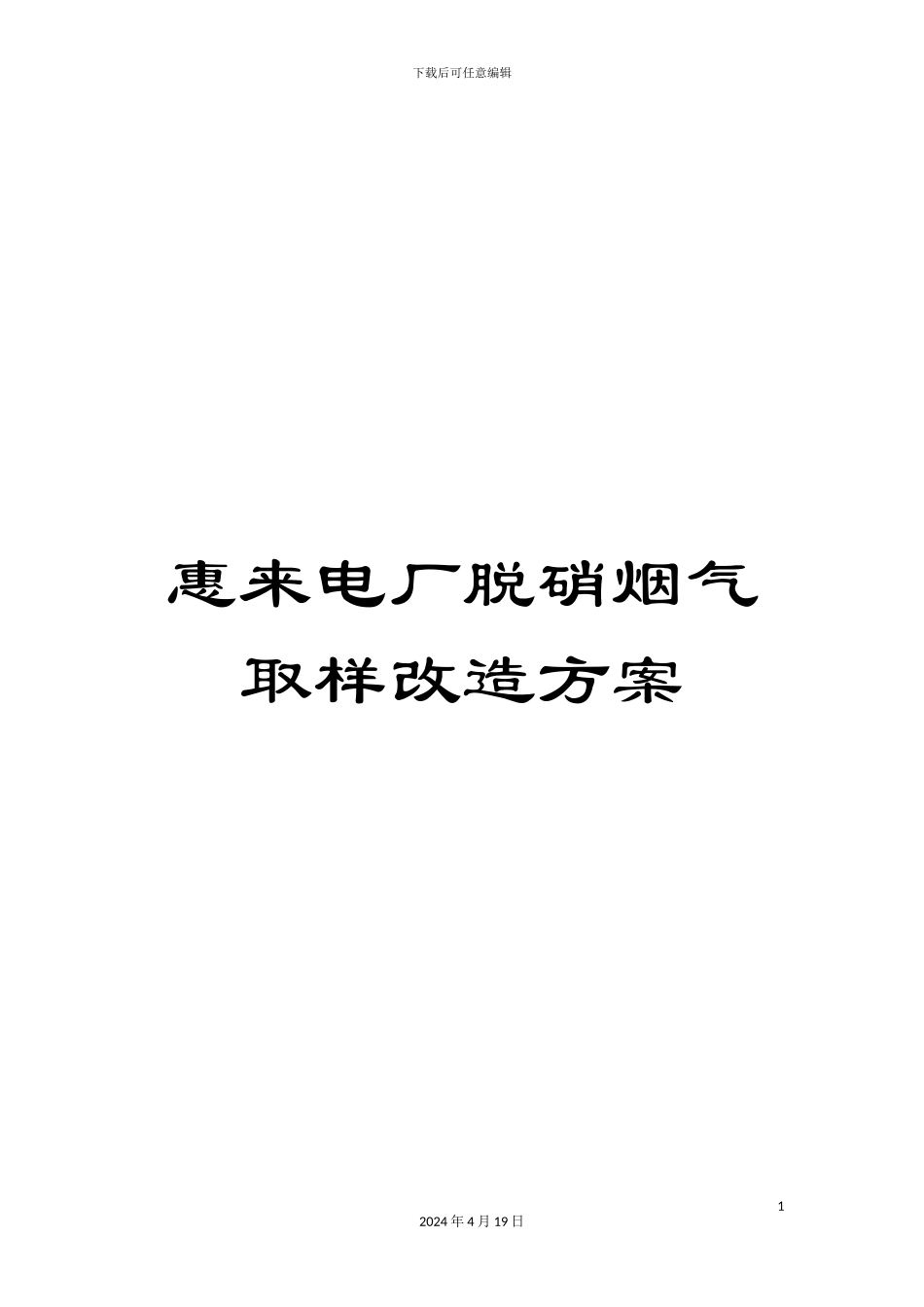

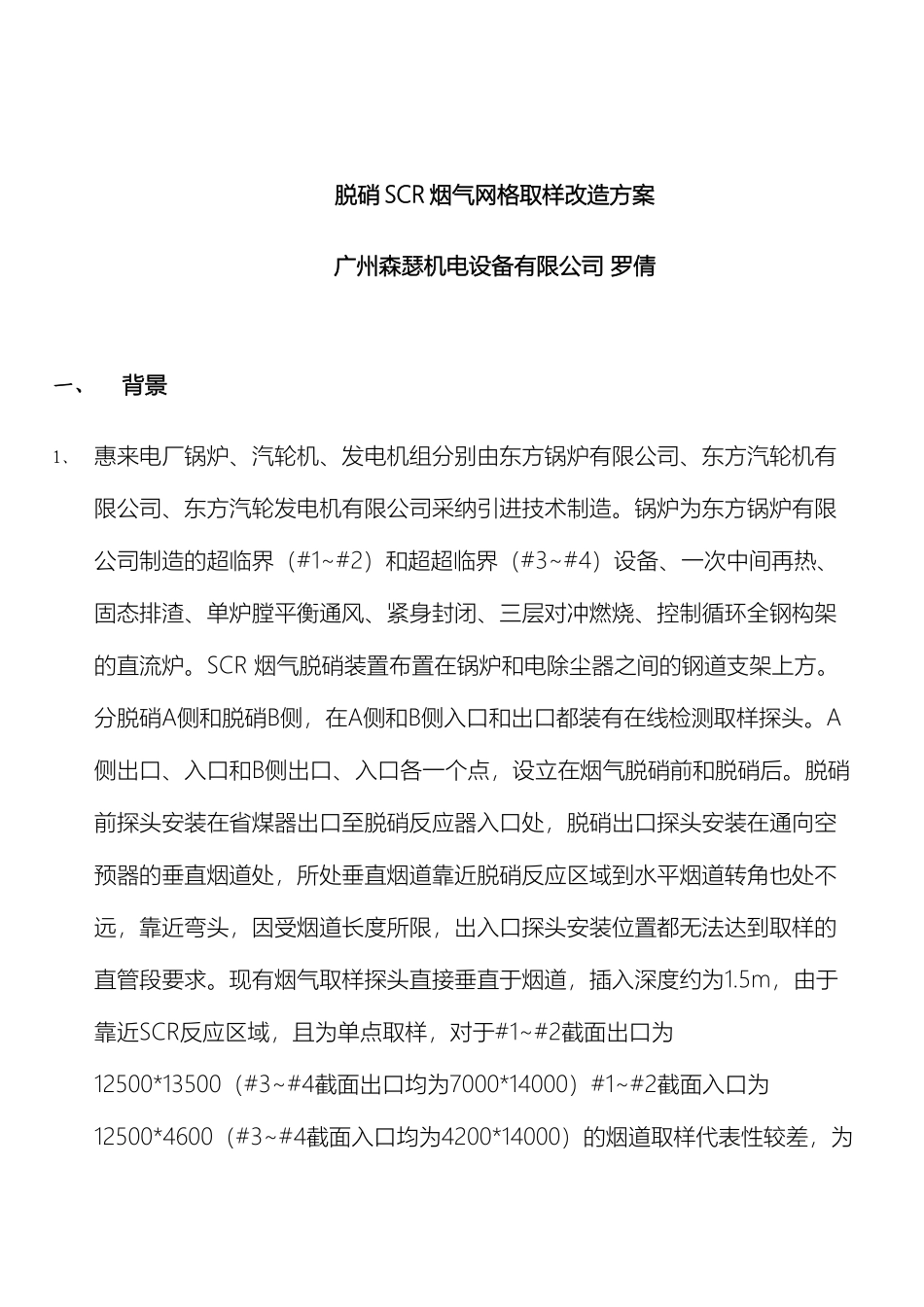

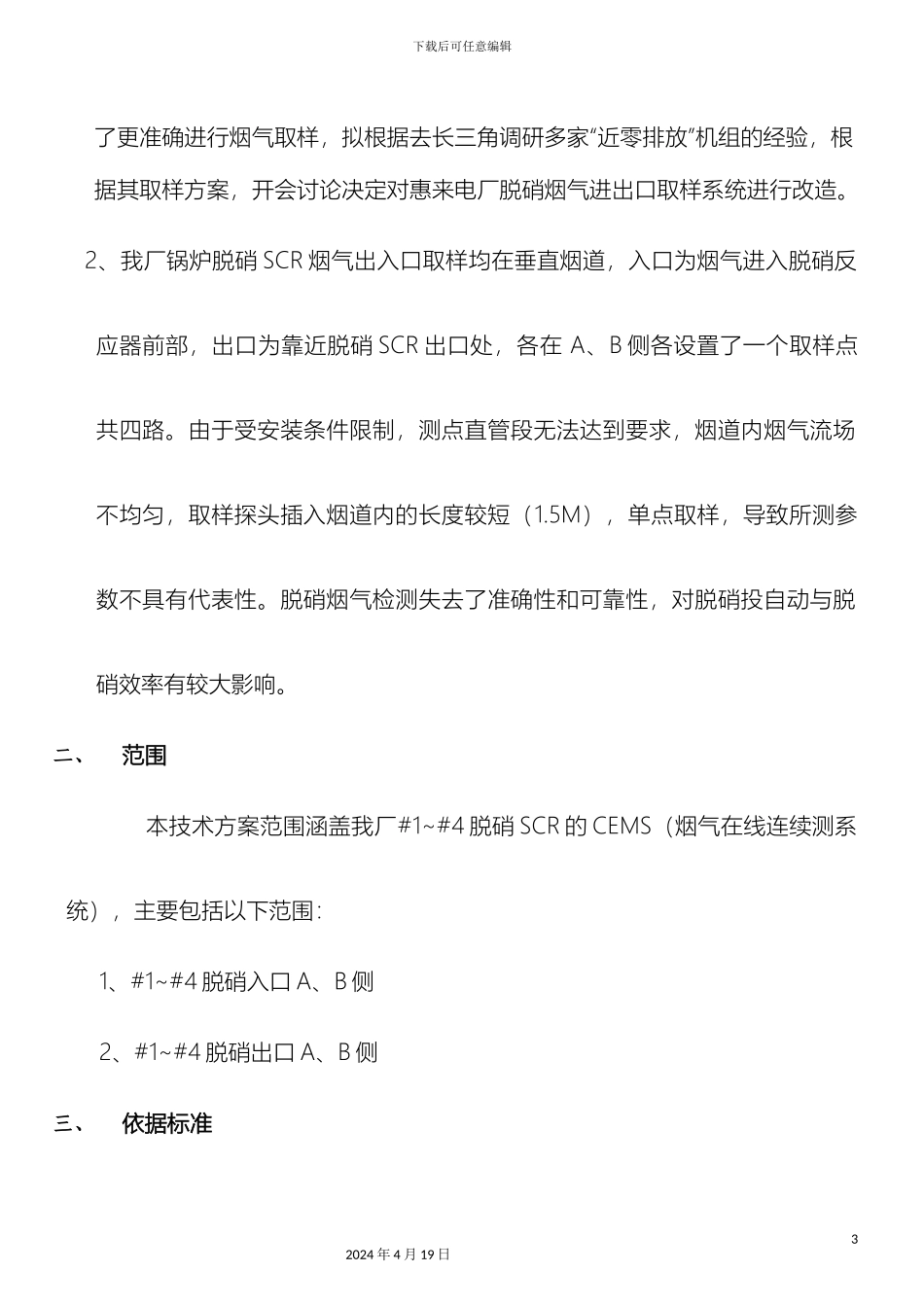

下载后可任意编辑惠来电厂脱硝烟气取样改造方案12024 年 4 月 19 日脱硝 SCR 烟气网格取样改造方案广州森瑟机电设备有限公司 罗倩一、背景1、 惠来电厂锅炉、汽轮机、发电机组分别由东方锅炉有限公司、东方汽轮机有限公司、东方汽轮发电机有限公司采纳引进技术制造。锅炉为东方锅炉有限公司制造的超临界(#1~#2)和超超临界(#3~#4)设备、一次中间再热、固态排渣、单炉膛平衡通风、紧身封闭、三层对冲燃烧、控制循环全钢构架的直流炉。SCR 烟气脱硝装置布置在锅炉和电除尘器之间的钢道支架上方。分脱硝A侧和脱硝B侧,在A侧和B侧入口和出口都装有在线检测取样探头。A侧出口、入口和B侧出口、入口各一个点,设立在烟气脱硝前和脱硝后。脱硝前探头安装在省煤器出口至脱硝反应器入口处,脱硝出口探头安装在通向空预器的垂直烟道处,所处垂直烟道靠近脱硝反应区域到水平烟道转角也处不远,靠近弯头,因受烟道长度所限,出入口探头安装位置都无法达到取样的直管段要求。现有烟气取样探头直接垂直于烟道,插入深度约为1.5m,由于靠近SCR反应区域,且为单点取样,对于#1~#2截面出口为12500*13500(#3~#4截面出口均为7000*14000)#1~#2截面入口为12500*4600(#3~#4截面入口均为4200*14000)的烟道取样代表性较差,为下载后可任意编辑了更准确进行烟气取样,拟根据去长三角调研多家“近零排放”机组的经验,根据其取样方案,开会讨论决定对惠来电厂脱硝烟气进出口取样系统进行改造。2、我厂锅炉脱硝 SCR 烟气出入口取样均在垂直烟道,入口为烟气进入脱硝反应器前部,出口为靠近脱硝 SCR 出口处,各在 A、B 侧各设置了一个取样点共四路。由于受安装条件限制,测点直管段无法达到要求,烟道内烟气流场不均匀,取样探头插入烟道内的长度较短(1.5M),单点取样,导致所测参数不具有代表性。脱硝烟气检测失去了准确性和可靠性,对脱硝投自动与脱硝效率有较大影响。二、范围本技术方案范围涵盖我厂#1~#4 脱硝 SCR 的 CEMS(烟气在线连续测系统),主要包括以下范围:1、#1~#4 脱硝入口 A、B 侧2、#1~#4 脱硝出口 A、B 侧三、依据标准32024 年 4 月 19 日下载后可任意编辑四、改造目标采纳多点取样方式的烟气在线连续监测仪表,其特征在于:测定采样断面的位置尽量选在烟气气流均匀而稳定的管段上,应避开弯头、阀门和变径管等容易产生涡流的阻力构件。另外,由于水平管道中气流速度分布和粒状物浓度分布不如垂直管道内均匀,因此...
