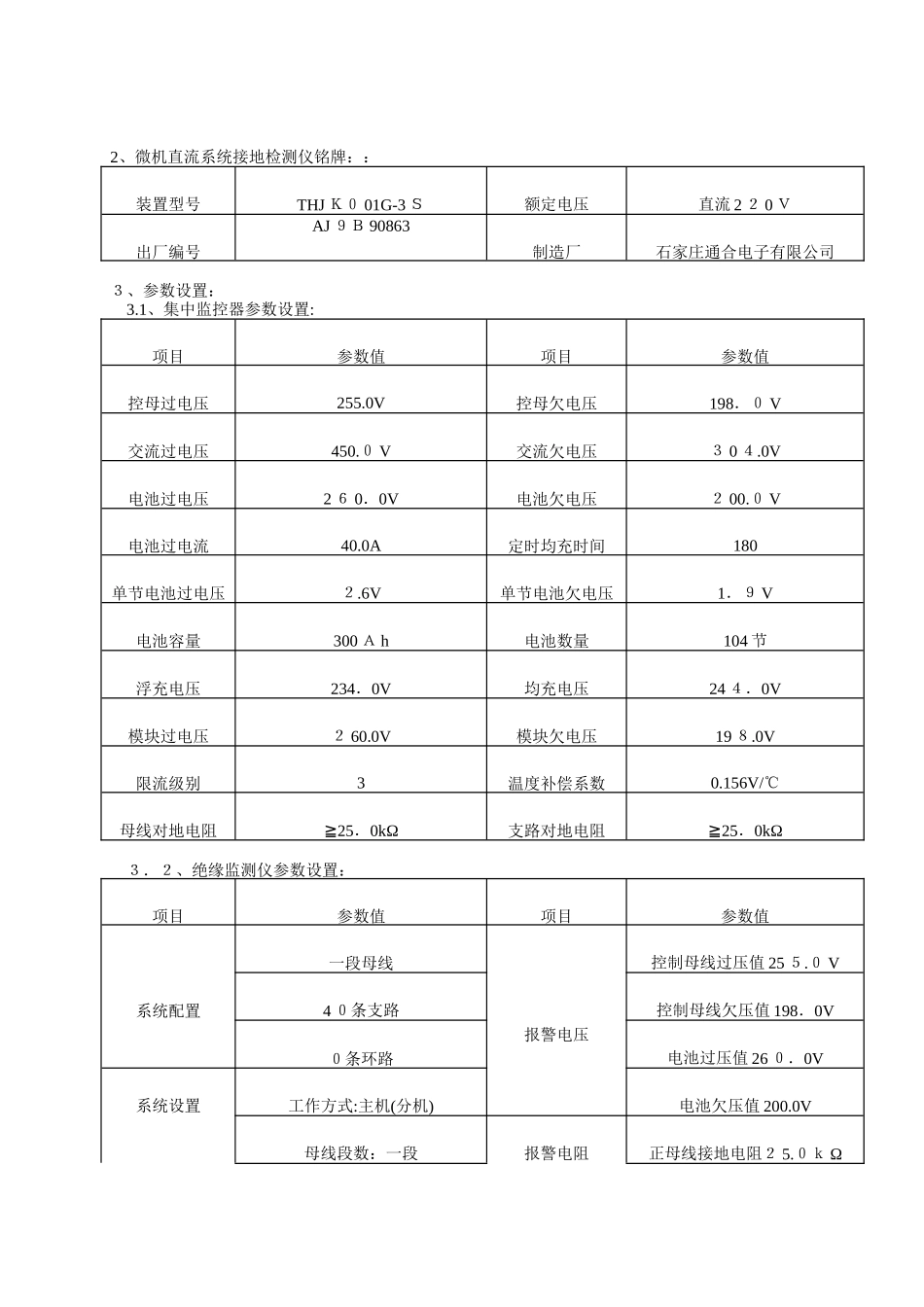

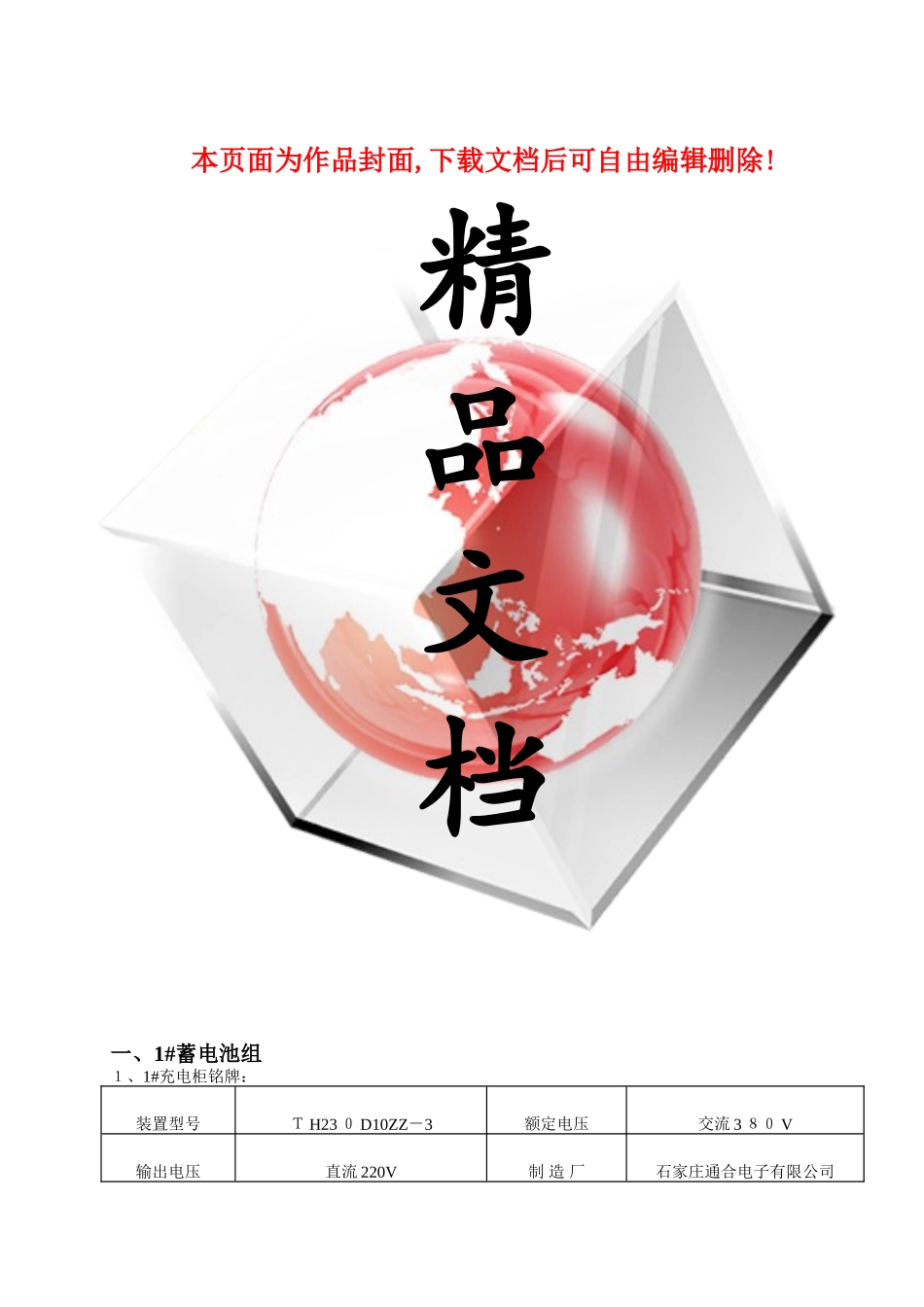

本页面为作品封面,下载文档后可自由编辑删除!精品文档一、1#蓄电池组１、1#充电柜铭牌：装置型号ＴH23０D10ZZ－3额定电压交流3８０V输出电压直流220V制造厂石家庄通合电子有限公司2、微机直流系统接地检测仪铭牌：：装置型号THJＫ０01G-3Ｓ额定电压直流2２0Ｖ出厂编号AJ９Ｂ90863制造厂石家庄通合电子有限公司３、参数设置：3.1、集中监控器参数设置:项目参数值项目参数值控母过电压255.0V控母欠电压198．０V交流过电压450.０V交流欠电压３0４.0V电池过电压2６0．0V电池欠电压２00.０V电池过电流40.0A定时均充时间180单节电池过电压２.6V单节电池欠电压1．９V电池容量300Ａh电池数量104节浮充电压234．0V均充电压24４．0V模块过电压２60.0V模块欠电压19８.0V限流级别3温度补偿系数0.156V/℃母线对地电阻≧25．0kΩ支路对地电阻≧25．0kΩ３．２、绝缘监测仪参数设置：项目参数值项目参数值系统配置一段母线报警电压控制母线过压值25５.０V4０条支路控制母线欠压值198．0V０条环路电池过压值26０．0V系统设置工作方式:主机(分机)电池欠压值200.0V母线段数：一段报警电阻正母线接地电阻２5.０ｋΩ合闸母线:无负母线接地电阻25．０kΩ巡检速度：1支路接地电阻２5.０kΩ巡检方式：平衡支路设置合母支路数0母联信号:本机控母支路数40瞬间接地：取消无环路设置二、2＃蓄电池组1、２#充电柜铭牌:装置型号TH23０D１０ＺZ-3额定电压交流380V输出电压直流２20V制造厂石家庄通合电子有限公司2、微机直流系统接地检测仪铭牌：:装置型号THJＫ0０1G-３Ｓ额定电压直流２20Ｖ出厂编号AJ９B９０8６5制造厂石家庄通合电子有限公司3、参数设置：3.１、集中监控器参数设置：项目参数值项目参数值控母过电压２55.0V控母欠电压198.0V交流过电压450.0Ｖ交流欠电压３04.0V电池过电压2６0.0V电池欠电压２00．0Ｖ电池过电流4０.0Ａ定时均充时间１80单节电池过电压2.６V单节电池欠电压1.9V电池容量3０0Ａｈ电池数量１04节浮充电压23４.0V均充电压244.0V模块过电压26０．0V模块欠电压１98.０V限流级别３温度补偿系数0.１56V/℃母线对地电阻≧2５.０kΩ支路对地电阻≧25.0ｋΩ3.2、绝缘监测仪参数设置：项目参数值项目参数值系统配置一段母线报警电压控制母线过压值２55．0V40条支路控制母线欠压值1９8．0Ｖ0条环路电池过压值2６0．0V系统设置工作方式：主机(分机)电池欠压值２00．0V母线段数：一段报警电阻正母线接地电阻2５.0kΩ合闸母线:无负母线接地电阻25.0kΩ巡检速度：1支路接地电阻25．0kΩ巡检方式：平衡支路设置合母支路数０母联信号:本机控母支路数40瞬间接地：取消无环路设置三、逆变器1#逆变器铭牌：装置型号ＨCH8109－5KＶＡ输入电压交流２2０Ｖ直流220V出厂编号5０21０30０0545输出电压交流220V制造厂太原合创自动化有限公司２#逆变器铭牌：装置型号HCH810９-5KVA输入电压交流220V直流2２0V出厂编号502103000331输出电压交流２20V制造厂太原合创自动化有限公司四、系统配置:序号名称型号数量编号11#智能充电模块TH230D10ＺZ-3７AＪ９０４3621AAJ90436２7AAＪ９０４3626AAＪ9０44824AAJ9043６24AＡJ９０43６31AＡＪ90４3３7７Ａ21#集中监控器TＨJK０01Ｇ-3S1AJ9B90８63３2#智能充电模块TH23０D１0ZZ-37AJ９０43６3６AAJ9043629AAJ904３623ＡAＪ90435８８AAＪ９０4３６28AAJ９0435８6AＡJ９043６37A４2#集中监控器TＨJK00１G-3S1AJ9Ｂ９08６55逆变器HCH8１09-5ＫVＡ2５０210３0０0５4５50２1030０0331五、检验项目:１、接线及外观检查:屏内接线电缆接线插件接地标识正确正确完好正确清楚2、绝缘及耐压试验:序号名称测试部位电压(V)１Ⅰ段直流母线+对地１１5.６－对地98．22Ⅱ段直流母线+对地107．5－对地107.9序号名称测试部位绝缘电阻值(MΩ）1Ⅰ组蓄电池电缆+对地1７-对地262Ⅰ段直流母线＋对地8０-对地８03Ⅱ组蓄电池电缆+对地１６-对地264Ⅱ段直流母线＋对地８0-对地805耐压试验1０00V工频耐压１ｍin:通过3、双路交流输入控制单元功能检测：功能正常,符合制造厂说明书要求。4、上电检查：上电后装置自检正常，符合制造厂说明书要求。5、浮充均充切换：逻辑正确,切换正常,符合要求。6、表计电压...
