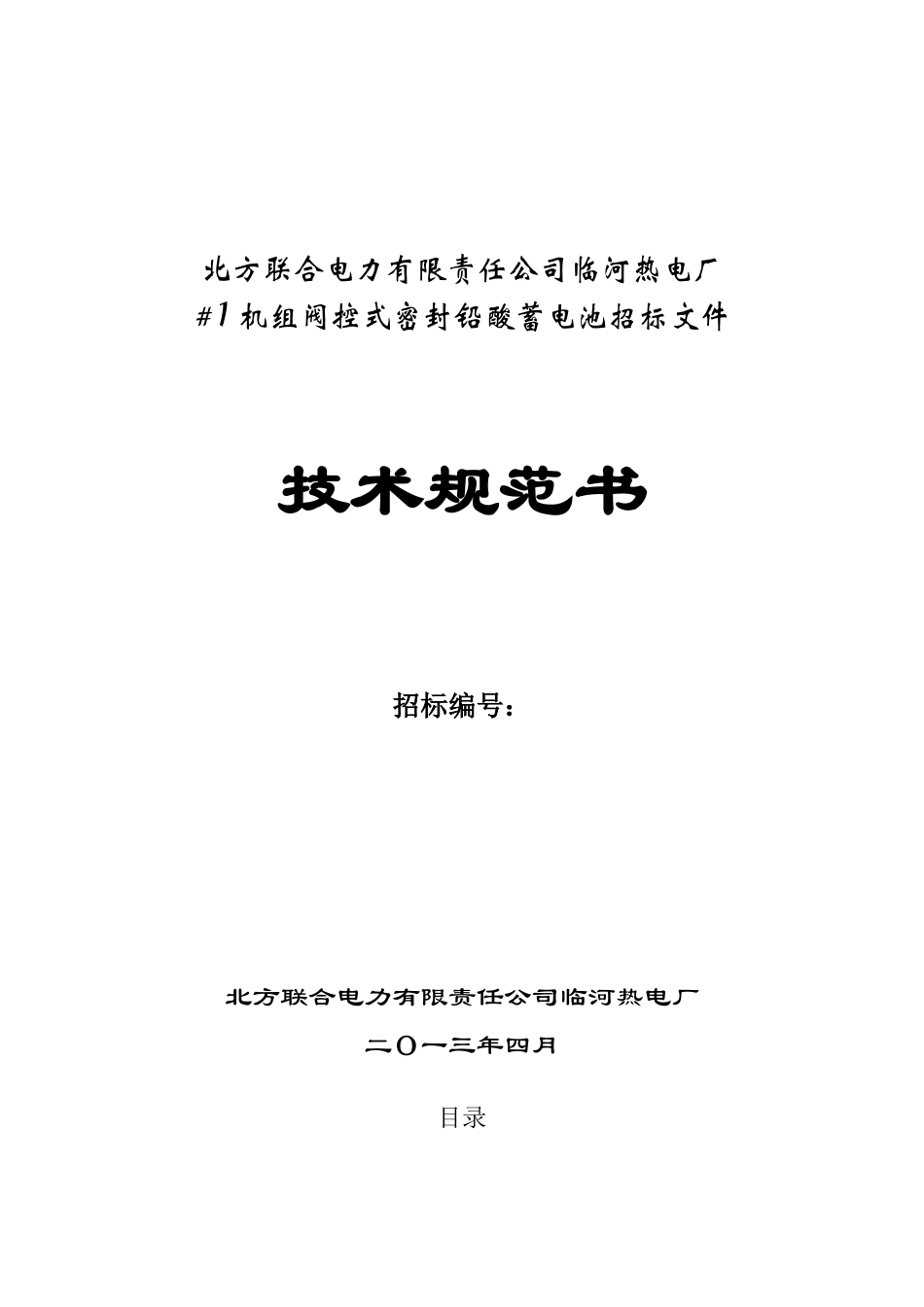

北方联合电力有限责任公司临河热电厂#１机组阀控式密封铅酸蓄电池招标文件技术规范书招标编号：北方联合电力有限责任公司临河热电厂二Ｏ一三年四月目录１、总则２、技术要求３、设备规范４、采购设备需求及供货范围5、技术服务６、招标人工作7、工作安排8、备品备件及专用工具９、质量保证和试验１0、包装、运输和储存附录A：主要名词解释附录B：蓄电池各种曲线１总则1．1本设备技术规范书适用于临河热电厂#1机组直流系统改造工程的阀控式密封铅酸蓄电池，它提出了产品的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本规范书和工业标准的优质产品。１.3如果投标人没有以书面形式对本规范书的条文提出异议，则意味着投标人提供的设备完全符合本规范书的要求。如有异议,不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。１.4本设备技术规范书所使用的标准如遇与投标人所执行的标准不一致时，按最新标准执行。1.５本设备技术规范书经招标人、投标人双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。１.6本工程采用KKS标识系统。投标方在中标后提供的技术资料(包括图纸)和设备标识必须有KKＳ编码。具体标识要求由设计院提出，在设计联络会上讨论确定。1.7备规范书未尽事宜,由招标人、投标人双方协商确定。２技术要求2.1应遵循的主要现行标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。有新标准颁布时，执行新标准。DL/T８56-２0*＊《电力用直流电源监控装置》ＤL/T85７-2０**《发电厂、变电所蓄电池用整流逆变技术条件》ＧＢ/2900．11-1９88《电工名词术语:蓄电池名词术语》ＤＬ／Ｔ5１20-20**《小型电力工程直流系统设计规程》DL/T637-9７《控式密封铅酸蓄电池订货技术条件》IＥC896-2《固定型铅酸蓄电池一般要求和试验方法》DL/T５04４－20**《电力工程直流系统设计技术规程》DＬ/T5１37-20**《电测量及电能计量装置设计技术规程》电安[19９４]19１号《电力系统继电保护及安全自动装置反事故措施要点》20**－9－２8《防止电力生产重大事故的二十五项重点要求》2０**-11《国家电网公司十八项电网重大反事故措施》（试行）2.2环境条件２.2.1周围空气温度：最高温度:+４０℃(室内)最低温度:-5℃(室内)2.２.２环境相对湿度:年平均值：5５%2.2.3地震列度:8度水平加速度：0.３g垂直加速度:０.1５ｇ2.2.4海拔高度:1０42．31~1050.16ｍ2.2.5防护等级：ＩＰ40级２．3工程条件2.3.1机组概况：（1)发电机30０MＷ×2台变压器3７０ＭVA×2台电压２42kV／2０kV（2)电气主接线:发变组双圈变(3)电气控制方式：DCS２.３.2直流系统概况(1)直流系统电压：22０V(2)直流系统接线：单母线分段(3)蓄电池组数:2组(4)蓄电池型式：阀控式(5)蓄电池容量:120０Aｈ(6)每组蓄电池个数:1０4个（每组)(7)蓄电池运行方式:浮充电(8)适用范围：30０ＭW机组、22０KV升压站直流负荷2.3．3安装方式:组合钢架蓄电池以电池架组合安装(暂定两层或三层双列布置),投标人投标时应结合蓄电池室面积提供安装尺寸及布置方式（蓄电池室面积：5米×10米/２组蓄电池)，由招标人审核确定。蓄电池引出线应固定在一端。２.３.4其他要求2.4蓄电池基本技术参数2.4.1型式：阀控式2.4.2单体电池额定电压：2V2.4.3单体电池浮充电电压：2.23~2．27V2.4.4单体电池均衡充电电压:2.30~２.4０Ｖ2.4.5蓄电池正常浮充电电流：１mA/Ａｈ2.４.６10h放电容量:１200Ah2．5技术性能要求2.5.1当蓄电池环境温度在－1０℃～+45℃条件下，其性能指标应满足正常使用要求。2.5.2蓄电池在环境温度2０℃~２5℃时的浮充运行寿命应不低于10年。2.５.3蓄电池组按规定的试验方法，10h率容量应在第一次充放电循环时不低于0.95C10,第五次循环应达到C10，放电终止电压为１.8５V。2.５．4投标人应提供蓄电池接线板及其附件,应提供抗震型安装支架或柜体。２.５.5蓄电池间接线板、终端接头应选择导电性能优良的材料,并具有防腐蚀措施。蓄电池...
