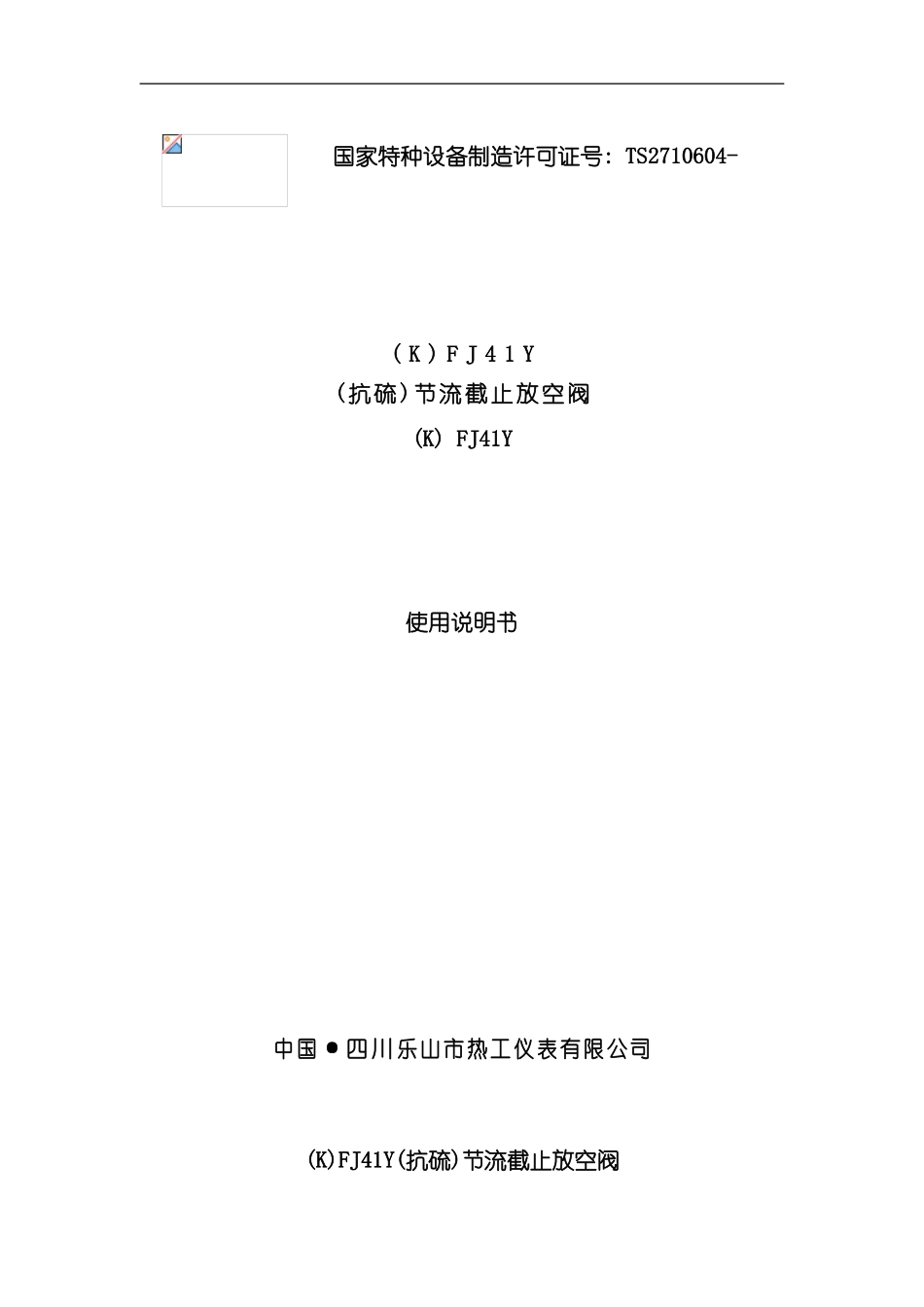

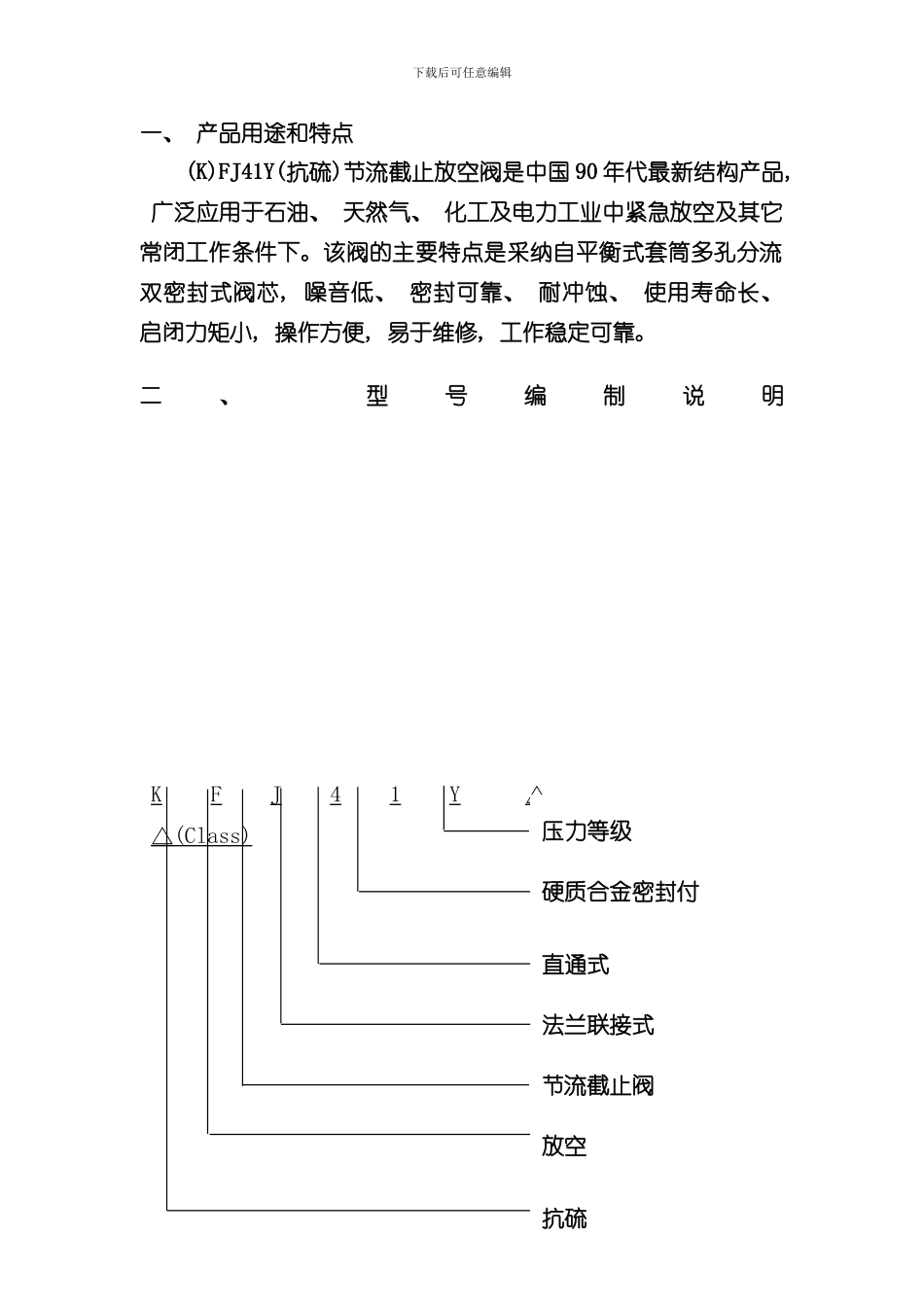

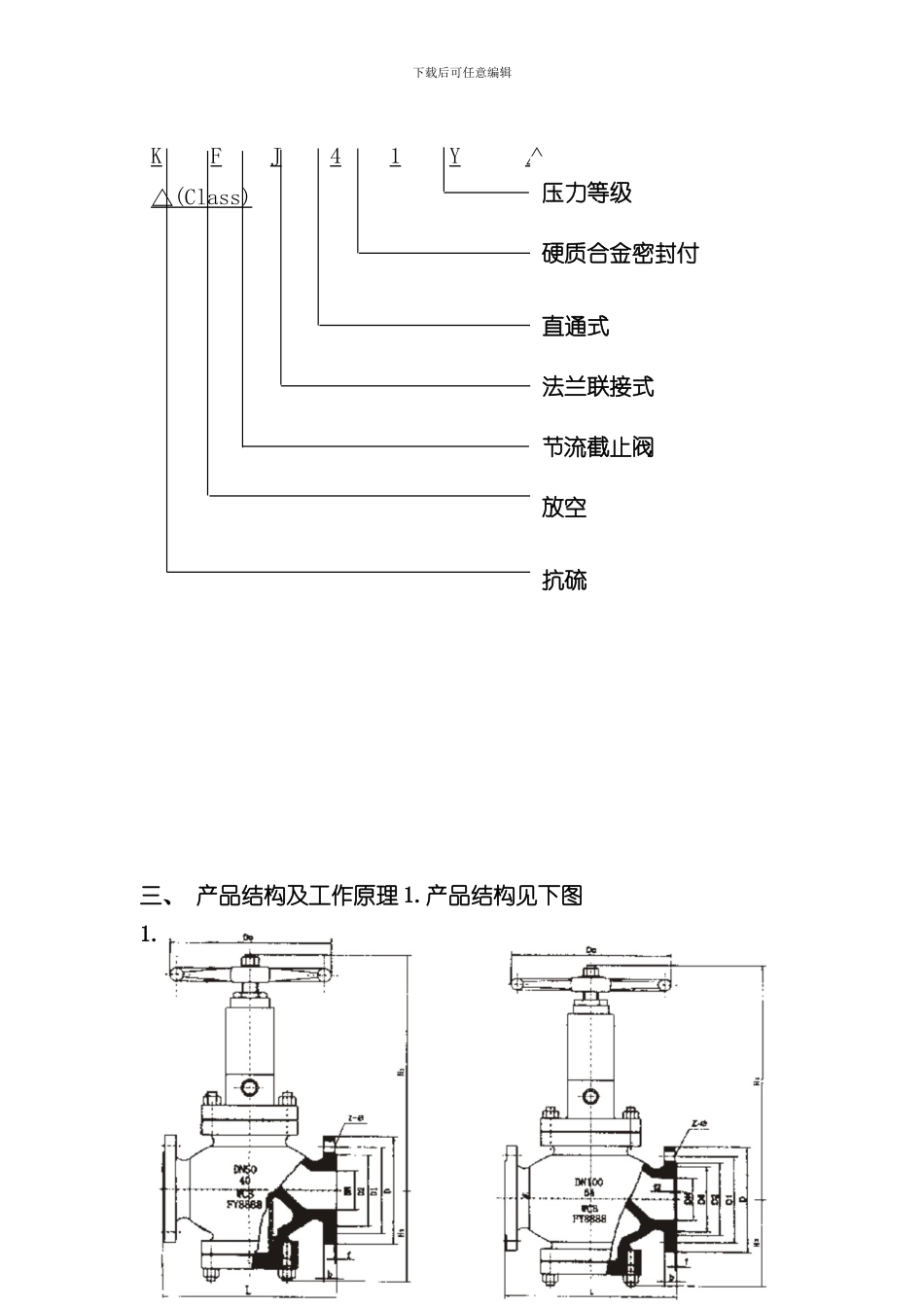

国家特种设备制造许可证号: TS2710604- ( K ) F J 4 1 Y(抗硫)节流截止放空阀(K) FJ41Y 使用说明书中国·四川乐山市热工仪表有限公司(K)FJ41Y(抗硫)节流截止放空阀下载后可任意编辑一、 产品用途和特点 (K)FJ41Y(抗硫)节流截止放空阀是中国 90 年代最新结构产品, 广泛应用于石油、 天然气、 化工及电力工业中紧急放空及其它常闭工作条件下。该阀的主要特点是采纳自平衡式套筒多孔分流双密封式阀芯, 噪音低、 密封可靠、 耐冲蚀、 使用寿命长、 启闭力矩小, 操作方便, 易于维修, 工作稳定可靠。二、 型号编制说明K F J 4 1 Y △ △(Class)压力等级硬质合金密封付直通式法兰联接式节流截止阀放空抗硫下载后可任意编辑三、 产品结构及工作原理 1.产品结构见下图1. K F J 4 1 Y △ △(Class)压力等级硬质合金密封付直通式法兰联接式节流截止阀放空抗硫下载后可任意编辑本阀主要由手轮、 阀杆、 上阀盖、 套筒阀芯、 阀座、 阀体、 下阀盖等组成。2.工作原理 (K)FJ41Y(抗硫)节流截止放空阀采纳双质密封( 硬质及软质密封, 达到零泄漏) 节流与密封分开, 使阀门的密封性及耐冲蚀能力大大提高, 它的节流部位设在导筒周向开孔( 多孔节流小孔) 与柱塞阀芯形成的节流通道上。当阀门微微开启时, 阀芯离开阀座软硬密封付, 阀芯套周向节流小孔与柱塞状阀芯端部形成节流通道, 流体在该处节流后进入阀门出口端, 采纳周向节流小孔, 可使下游流体的内蒸减弱和降低了噪音, 减小了放空时流体对阀芯的冲蚀, 提高了阀的使用寿命。四、 基本尺寸及主要性能参数1. 基本尺寸见表 1、 2、 3、 4、 5表 1 (K)FJ41Y—2.5 PN 2.5MPaDNLbfDD1D2H1H2Z-Φ重量( kg) Вес( kg) 252161621158565262864-Φ14133222918213510078278974-Φ181640240183145110852951084-Φ1818502302031601251003961154-Φ1822下载后可任意编辑652902231801451204171304-Φ1830803102231951601354711464-Φ18451003502432301901605021634-Φ23601254002632702201885402104-Φ25801504802833002502186112024-Φ251002006003033603102787292924-Φ251702507303234253703327983554-Φ30350表 2 (K)FJ41Y—4.0 PN 4.0MPaDNLbff2DD1D2D6H1H2Z-Φ重量( kg) Вес( kg) 252161624115856553262864-Φ14133222918241351007866278974-Φ181640240183414511085762951084-Φ1818502302034160125100883961154-Φ18226529022...
