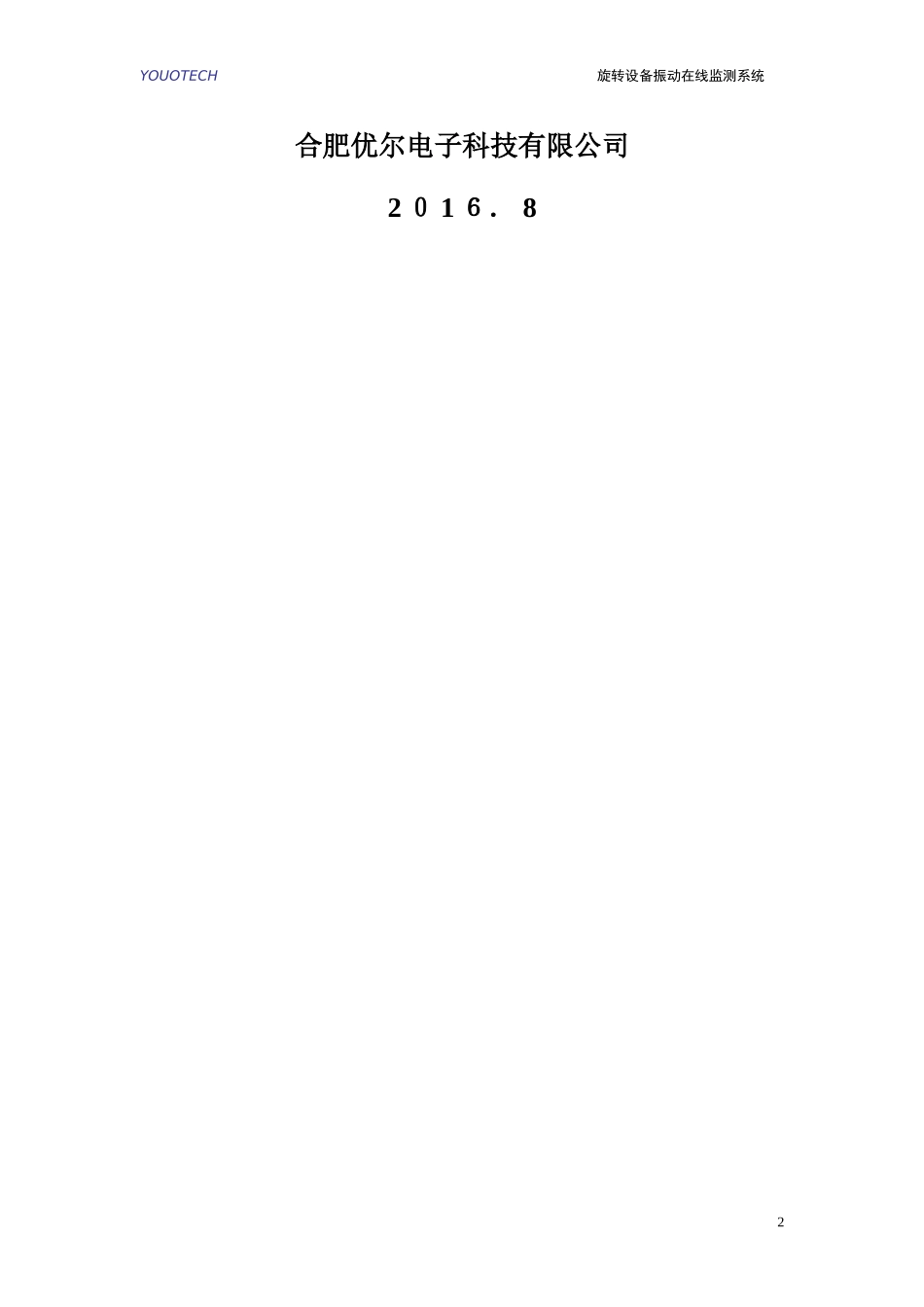

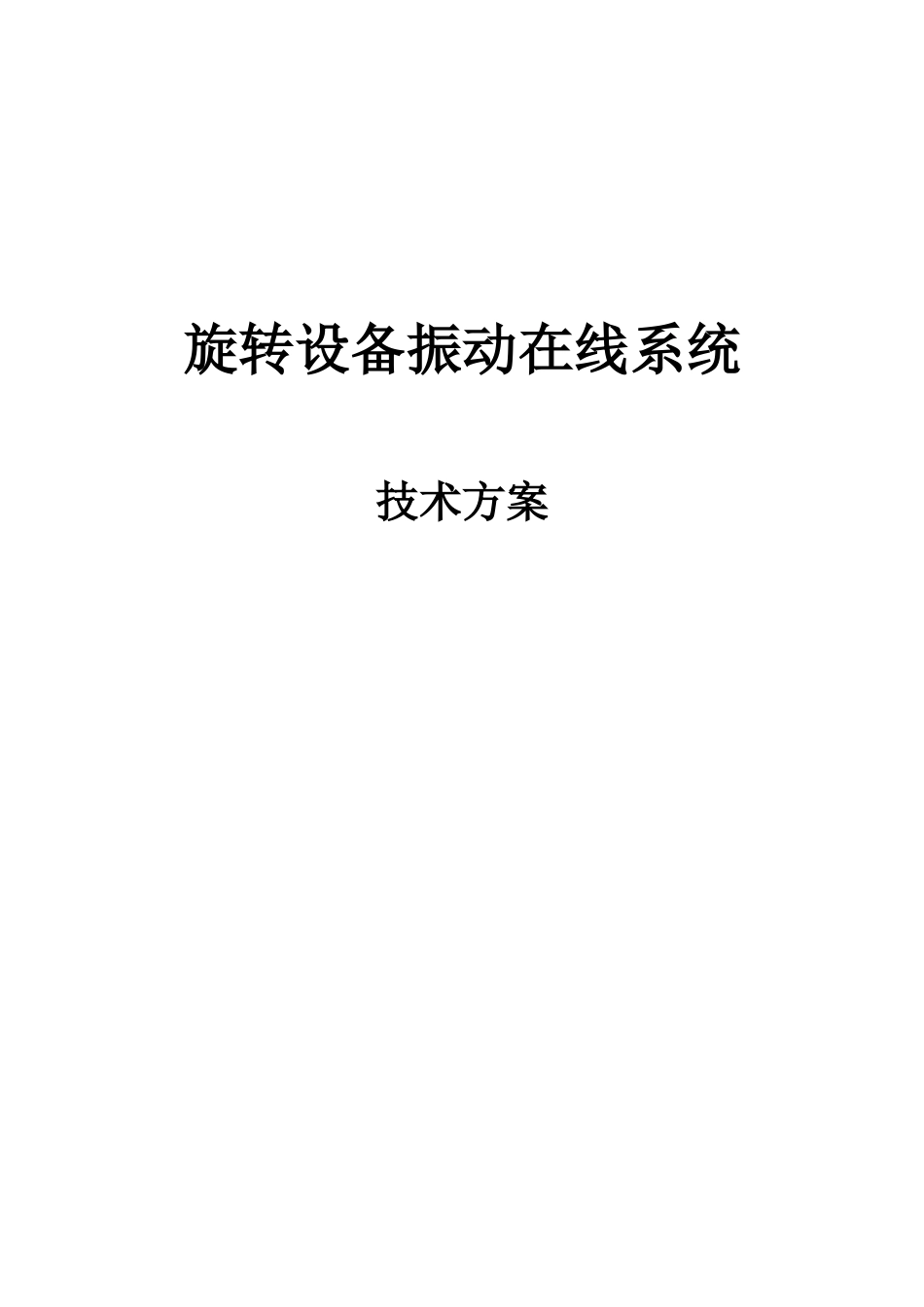

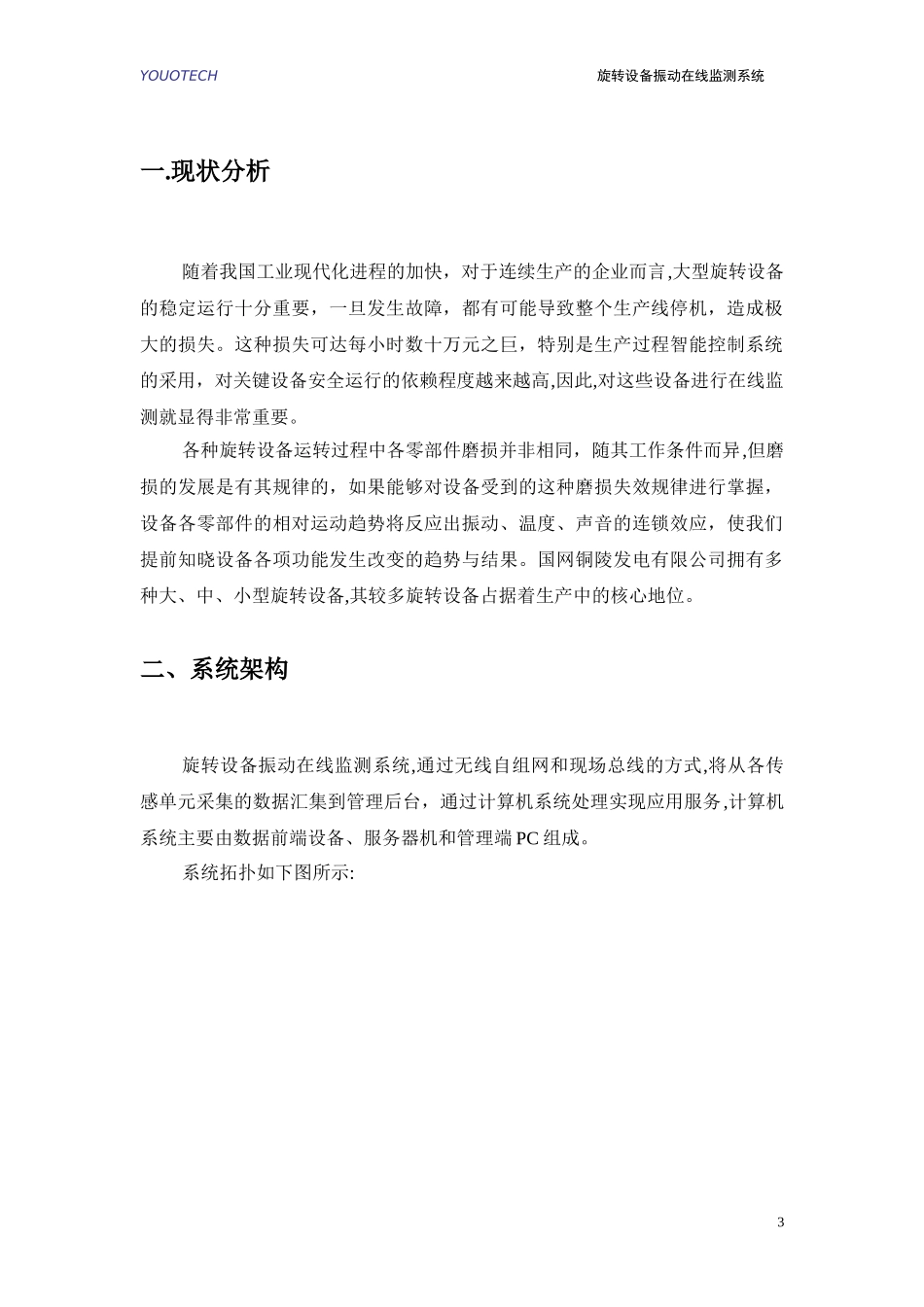

旋转设备振动在线系统技术方案YOUOTECH旋转设备振动在线监测系统合肥优尔电子科技有限公司2０1６．82YOUOTECH旋转设备振动在线监测系统一.现状分析随着我国工业现代化进程的加快，对于连续生产的企业而言,大型旋转设备的稳定运行十分重要，一旦发生故障，都有可能导致整个生产线停机，造成极大的损失。这种损失可达每小时数十万元之巨，特别是生产过程智能控制系统的采用，对关键设备安全运行的依赖程度越来越高,因此,对这些设备进行在线监测就显得非常重要。各种旋转设备运转过程中各零部件磨损并非相同，随其工作条件而异,但磨损的发展是有其规律的，如果能够对设备受到的这种磨损失效规律进行掌握，设备各零部件的相对运动趋势将反应出振动、温度、声音的连锁效应，使我们提前知晓设备各项功能发生改变的趋势与结果。国网铜陵发电有限公司拥有多种大、中、小型旋转设备,其较多旋转设备占据着生产中的核心地位。二、系统架构旋转设备振动在线监测系统,通过无线自组网和现场总线的方式,将从各传感单元采集的数据汇集到管理后台，通过计算机系统处理实现应用服务,计算机系统主要由数据前端设备、服务器机和管理端PC组成。系统拓扑如下图所示:3YOUOTECH旋转设备振动在线监测系统三、振动采集终端３.１振动传感器在旋转设备两端轴座（具体部位可根据现场情况确定）设置两组三维（X、Y、Z方向）加速度振动传感器,测量振动位移矢量,监测主轴与轴瓦（轴座)之间的轴向、径向游离与波动情况。振动传感器利用压电晶体的正压电效应，当压电晶体在一定方向的外力作用下,它的晶体面产生电压，采集电路检测出这个电压值后换算成受力大小Ｆ,由公式a=Ｆ/ｍ可以得出瞬间加速度大小ａ,对加速度二次积分得出瞬间位移量，从而得出被测对象振动频谱和振动位移。主要技术参数：传感器类型：IEＰE灵敏度:1０0mV/ｇ加速度量程:0.1~100mm/ｓ²4YOUOTECH旋转设备振动在线监测系统速度量程:0.1～25０ｍｍ/s位移量程:1～3000μm频率范围：0．３～12000Ｈz(±1０％)谐振点:２7kHz分辨率:0.001g非线性:≤1％横向灵敏度:≤3%恒定电流：4mA输出阻抗:<１00Ω激励电压:DC２4V温度范围：－40~+8０℃放电时间常数:≥1秒3.2振动采集器YT－400振动采集器是合肥优尔电子科技自主研发的一款高性能ＩEPE类传感器信号采集终端,内置了传感器所需的恒流激励和信号调理电路，可以不需外部的信号调理器而直接采集IEPE传感器的输出信号。YT-40０具有四路大量程、高采样率、低噪声的高性能同步信号采集通道。每个通道的量程为±１0V，采样率高达128Ksps,并能保证实时传输到后台服务器进行显示与分析。通过高性能AＤC和先进的DSＰ信号处理技术，使YT-400具备极低的采样噪声,在1Ｋspｓ采样率下采样噪声峰峰值仅为0．0000４V，满量程信号的信噪比高达5０万。多通道、高采样率和低噪声和同步采样使YＴ-400能够满足科研5YOUOTECH旋转设备振动在线监测系统与生产中高端信号监测的需要。YＴ－400系列采用跨平台通用的动态链接库作为驱动函数接口，可工作在Seｒver０3/Server08/Wｉｎ2０００/XP／WIN7／ＷIN8等操作系统下,支持VB，VＣ，C++Buｉldeｒ,Deｐhｉ，LａbＶIEW,Matlab等大多数编程语言。主要技术参数:输入通道4路同步采集通道支持IEPE(ICP）类传感器BNC接线端子交流输入IEPE调理输出电流:恒定4mA驱动电压：24Ｖ隔直电容:１0微法电压量程-１0．5V到＋１０.5V采样率１28K、6４K、32K、16Ｋ、8K、４K、2K、１Ｋ八档可调分辨率128K采样率下,噪声峰峰值＜４00微伏,无噪声分辨率1５.7biｔ;噪声有效值＜６0微伏,有效分辨率18.6bit,信噪比１03ｄＢ；64Ｋ采样率下，噪声峰峰值<250微伏,无噪声分辨率1６.2bit;噪声有效值<38微伏,有效分辨率19.0ｂit,信噪比1０５dB;32K采样率下，噪声峰峰值<1５0微伏,无噪声分辨率17.０bit；噪声有效值＜2３微伏，有效分辨率１9.８bｉt,信噪比1０9dB;１6Ｋ采样率下,噪声峰峰值<１０0微伏,无噪声分辨率１7.７bit;噪声有效值<１6微伏,有效分辨率2０.6bｉt，信噪比1１３dB；８K采样率下,噪声峰峰值＜70微伏,无噪声分辨率1８．４bit；噪声有效值＜10...
