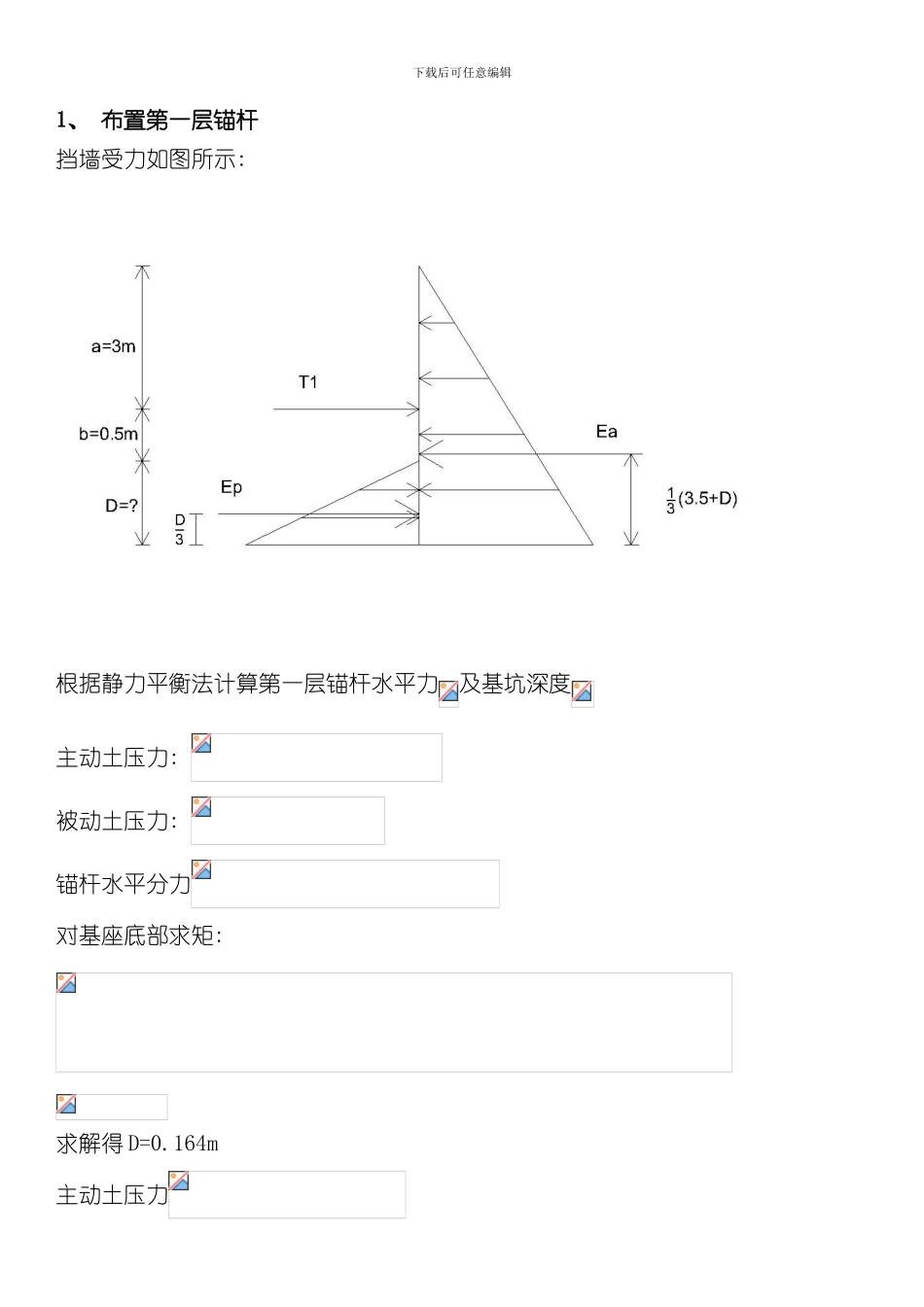

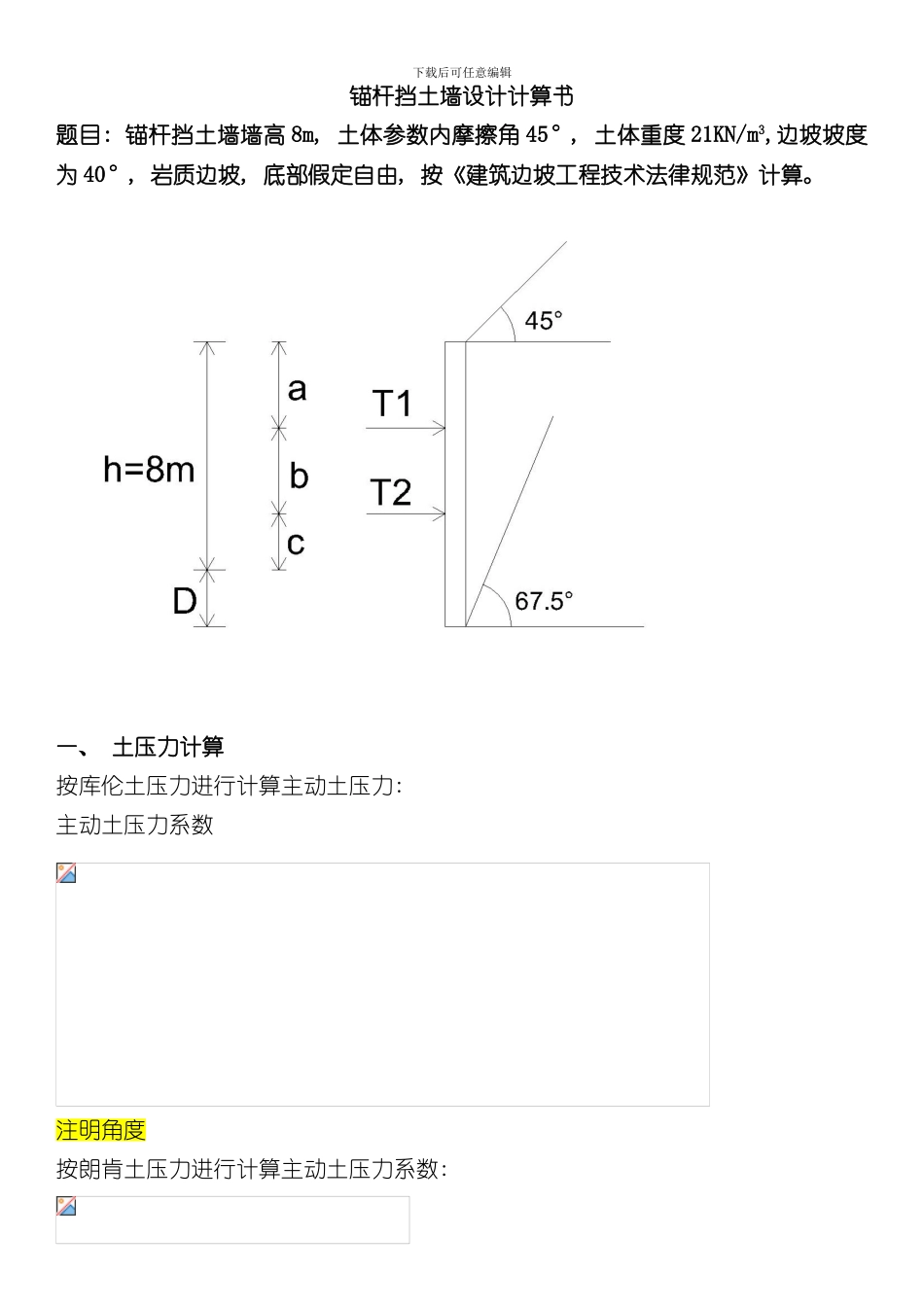

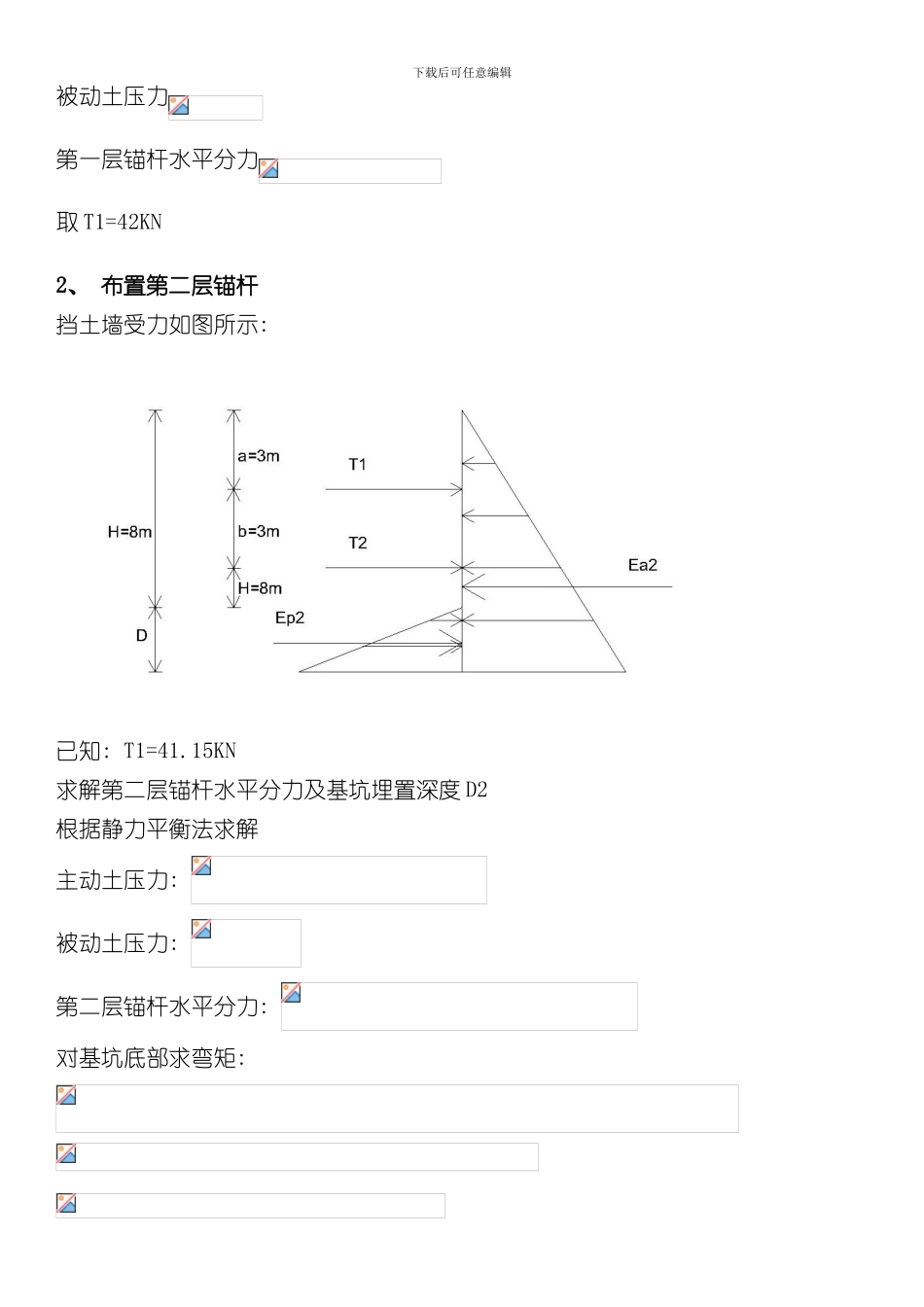

下载后可任意编辑锚杆挡土墙设计计算书题目: 锚杆挡土墙墙高 8m, 土体参数内摩擦角 45°, 土体重度 21KN/m3,边坡坡度为 40°, 岩质边坡, 底部假定自由, 按《建筑边坡工程技术法律规范》计算。一、 土压力计算按库伦土压力进行计算主动土压力: 主动土压力系数注明角度按朗肯土压力进行计算主动土压力系数: 下载后可任意编辑1、 布置第一层锚杆挡墙受力如图所示: 根据静力平衡法计算第一层锚杆水平力及基坑深度主动土压力: 被动土压力: 锚杆水平分力对基座底部求矩: 求解得 D=0.164m主动土压力下载后可任意编辑被动土压力第一层锚杆水平分力取 T1=42KN2、 布置第二层锚杆挡土墙受力如图所示: 已知: T1=41.15KN求解第二层锚杆水平分力及基坑埋置深度 D2根据静力平衡法求解主动土压力: 被动土压力: 第二层锚杆水平分力: 对基坑底部求弯矩: 下载后可任意编辑求解得: , ( 其余解不满足舍去) 取 D2=0.4, 【D=结构 P170】求解得T1=42KNEa2=224.9KN( 取 Ea2=225KN) Ep2=9.79KN( 取 Ep2=10KN) T2=Ea2-Ep2-T1=173KN( 1) 经过 sap 对结构进行受力分析求解, 如图所示: 荷载分布图如图所示挡土墙弯矩图如图所示: 下载后可任意编辑由图可知, 挡土墙所受弯矩全为负弯矩, 最大弯矩处为第二层锚杆处挡土墙受剪剪力图如图所示: Fsa=11.38+38.14=49.52KNFsb=75.18+98.00=173.12KnFsc=-12.90( 2) 地基承载力验算T1=42KN下载后可任意编辑T2=173KN锚杆水平分力锚杆竖直分力满足要求二、 肋柱和挡土板的结构设计采纳HRB400级钢筋, 查得fy=3.6×105kPa ,Es=2×108kPa, εcu=0.0033,C30 混凝土抗压强度 fc=1430kPa。重要性系数为 γ0=1.0。根据《建筑荷载法律规范 GB50330- 》3.2.4 规定: 当永久荷载对结构不利时, 由永久效应荷载控制的组合, 荷载分项系数 γG=1.35。假定截面 b=h=500mm材料及相关参数C30 混凝土 fc=14.3MPa HRB400 级钢筋 用作受力纵筋 fy=360MPa Es=200GPa εcu=0.0033 HRB335 级钢筋 用作箍筋 fy=300MPa1、肋柱的最大弯矩处配筋: 设计弯矩: 有效横截面高度受压区高度下载后可任意编辑采纳 4Ф22 的 HRB400, Ag=1520mm²截面校核下载后可任意编辑每根钢筋承受的弯矩2、 裂缝最大宽度和挠度验算( 1) 裂缝最大宽度验算钢筋弹性模量 Es=2×108kPa,整个截面最大弯矩 Mmax=192.44KN·m, 截面面积Ag=1520mm2h0=0.45m。 满足要求【p179】( 2) 挠度计算下载后可任...
