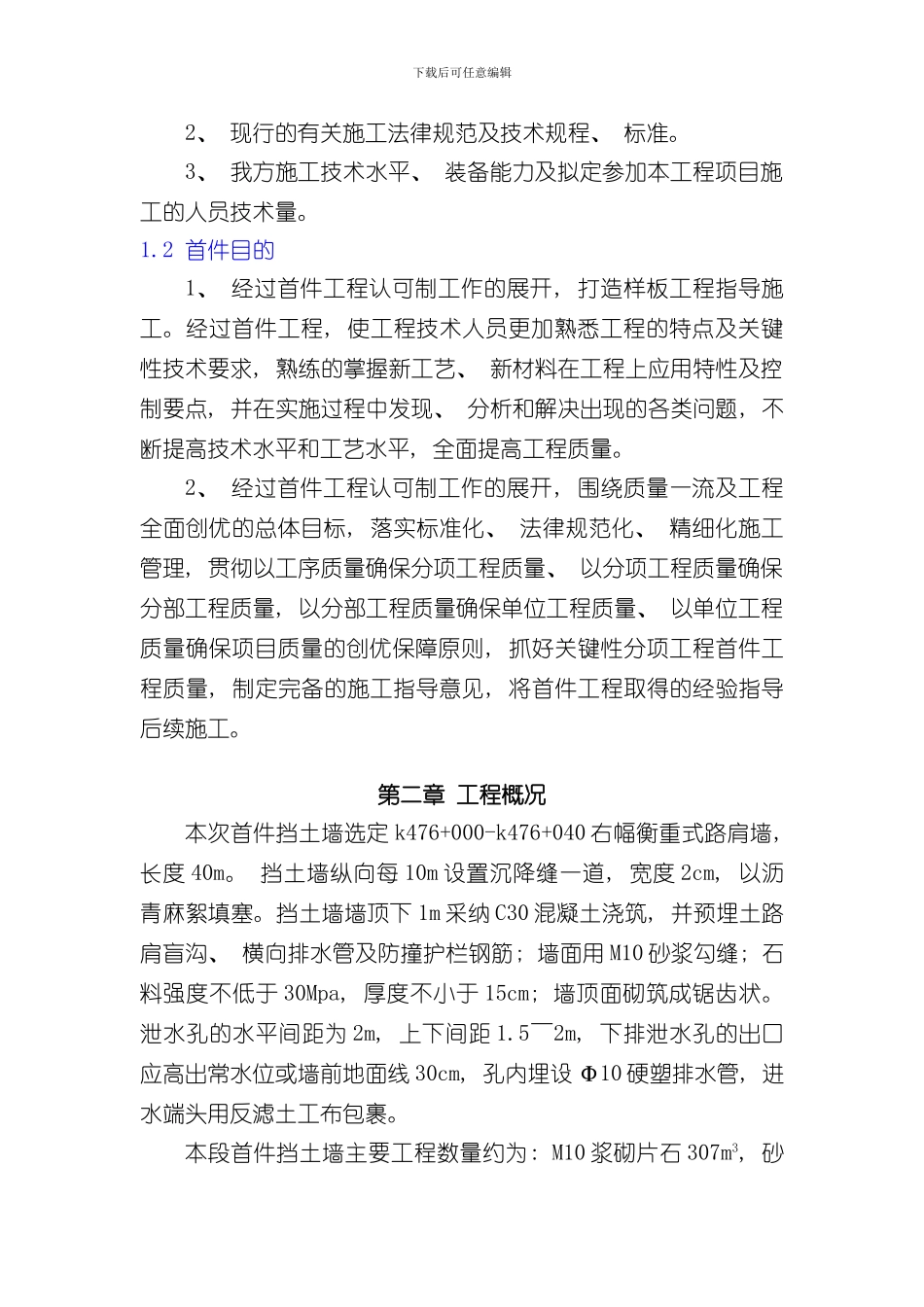

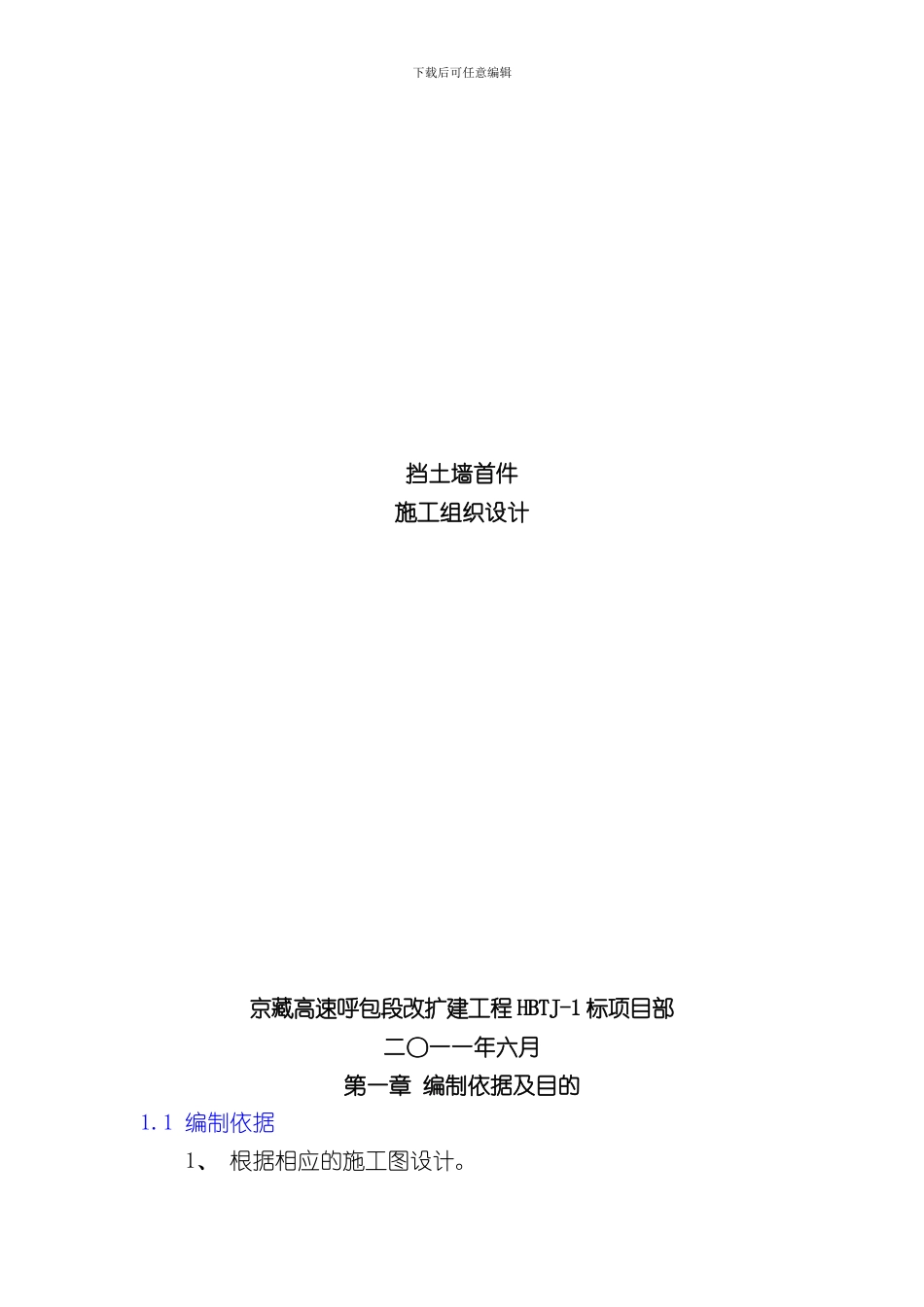

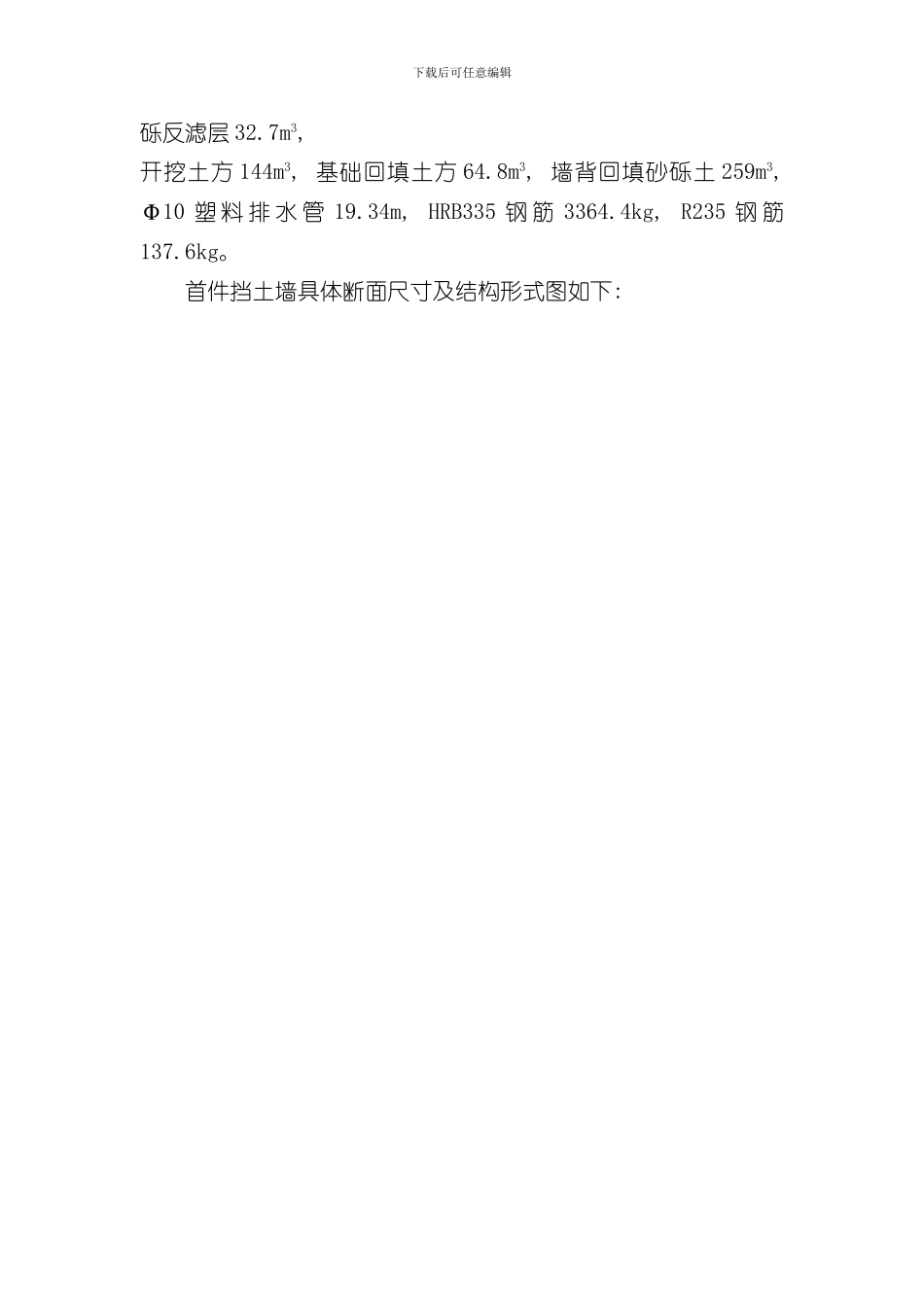

下载后可任意编辑挡土墙首件施工组织设计京藏高速呼包段改扩建工程 HBTJ-1 标项目部二〇一一年六月第一章 编制依据及目的1.1 编制依据1、 根据相应的施工图设计。下载后可任意编辑2、 现行的有关施工法律规范及技术规程、 标准。3、 我方施工技术水平、 装备能力及拟定参加本工程项目施工的人员技术量。1.2 首件目的1、 经过首件工程认可制工作的展开, 打造样板工程指导施工。经过首件工程, 使工程技术人员更加熟悉工程的特点及关键性技术要求, 熟练的掌握新工艺、 新材料在工程上应用特性及控制要点, 并在实施过程中发现、 分析和解决出现的各类问题, 不断提高技术水平和工艺水平, 全面提高工程质量。2、 经过首件工程认可制工作的展开, 围绕质量一流及工程全面创优的总体目标, 落实标准化、 法律规范化、 精细化施工管理, 贯彻以工序质量确保分项工程质量、 以分项工程质量确保分部工程质量, 以分部工程质量确保单位工程质量、 以单位工程质量确保项目质量的创优保障原则, 抓好关键性分项工程首件工程质量, 制定完备的施工指导意见, 将首件工程取得的经验指导后续施工。第二章 工程概况本次首件挡土墙选定 k476+000-k476+040 右幅衡重式路肩墙, 长度 40m。 挡土墙纵向每 10m 设置沉降缝一道, 宽度 2cm, 以沥青麻絮填塞。挡土墙墙顶下 1m 采纳 C30 混凝土浇筑, 并预埋土路肩盲沟、 横向排水管及防撞护栏钢筋; 墙面用 M10 砂浆勾缝; 石料强度不低于 30Mpa, 厚度不小于 15cm; 墙顶面砌筑成锯齿状。泄水孔的水平间距为 2m, 上下间距 1.5～2m, 下排泄水孔的出口应高出常水位或墙前地面线 30cm, 孔内埋设 Φ10 硬塑排水管, 进水端头用反滤土工布包裹。本段首件挡土墙主要工程数量约为: M10 浆砌片石 307m3, 砂下载后可任意编辑砾反滤层 32.7m3, 开挖土方 144m3, 基础回填土方 64.8m3, 墙背回填砂砾土 259m3, Φ10 塑 料 排 水 管 19.34m, HRB335 钢 筋 3364.4kg, R235 钢 筋137.6kg。首件挡土墙具体断面尺寸及结构形式图如下: 下载后可任意编辑挡土墙断面尺寸表设 置 桩 号墙 高 H上 墙 高H1墙 顶 宽B1上 墙 背坡 n台 宽 B2墙 趾 宽DL墙 趾 高DH全 墙 高HH墙 底 宽B地 基 验算 承 载力( kpa) 分 段 挡 土墙 体 积( m3) K476+000-k476+010299-302160750.3454060393-395168-16725043.84K476+010-k476+020302-306160750....
