换热器检修施工方案样本

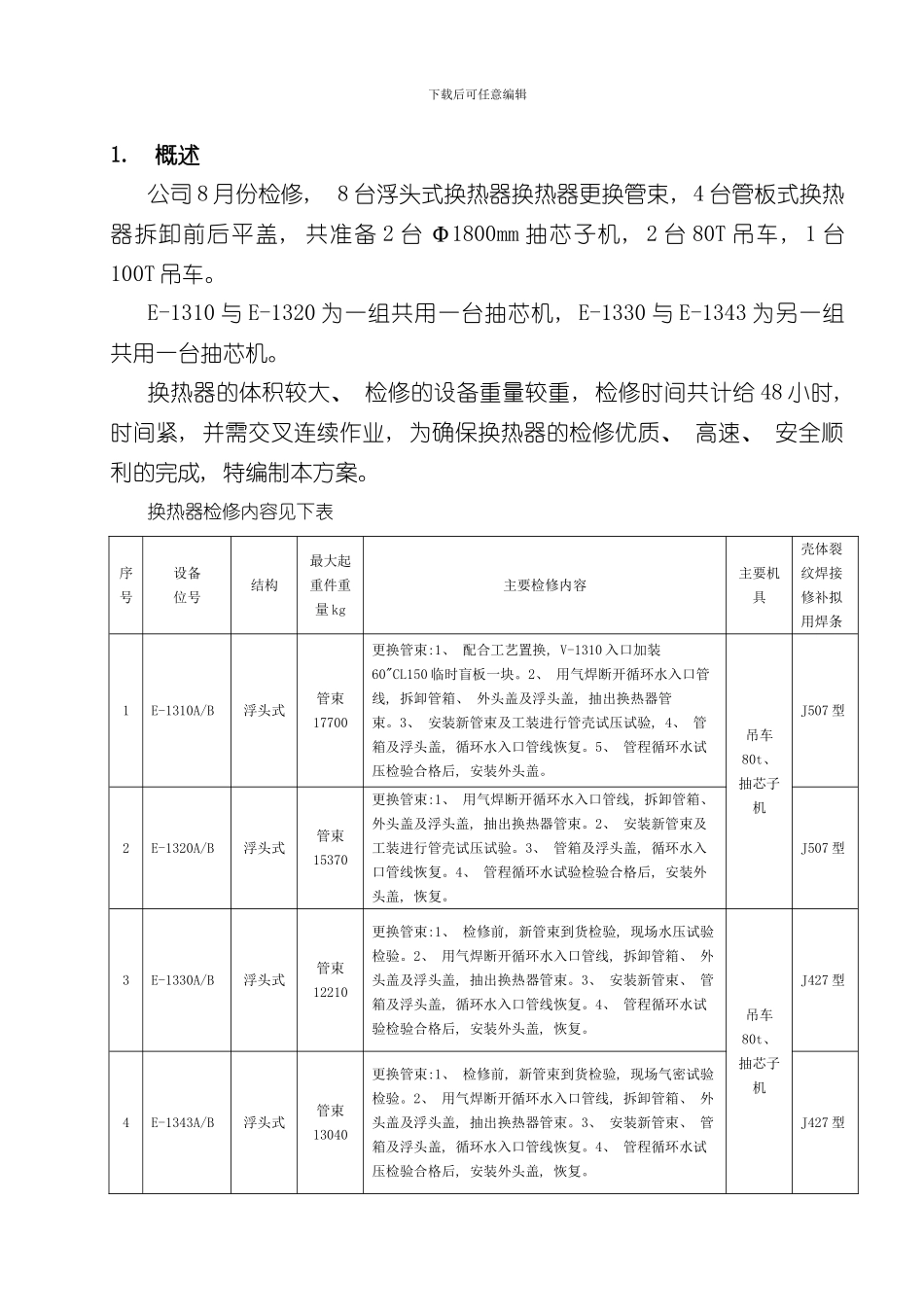

换热器检修施工方案样本_第1页
1/31

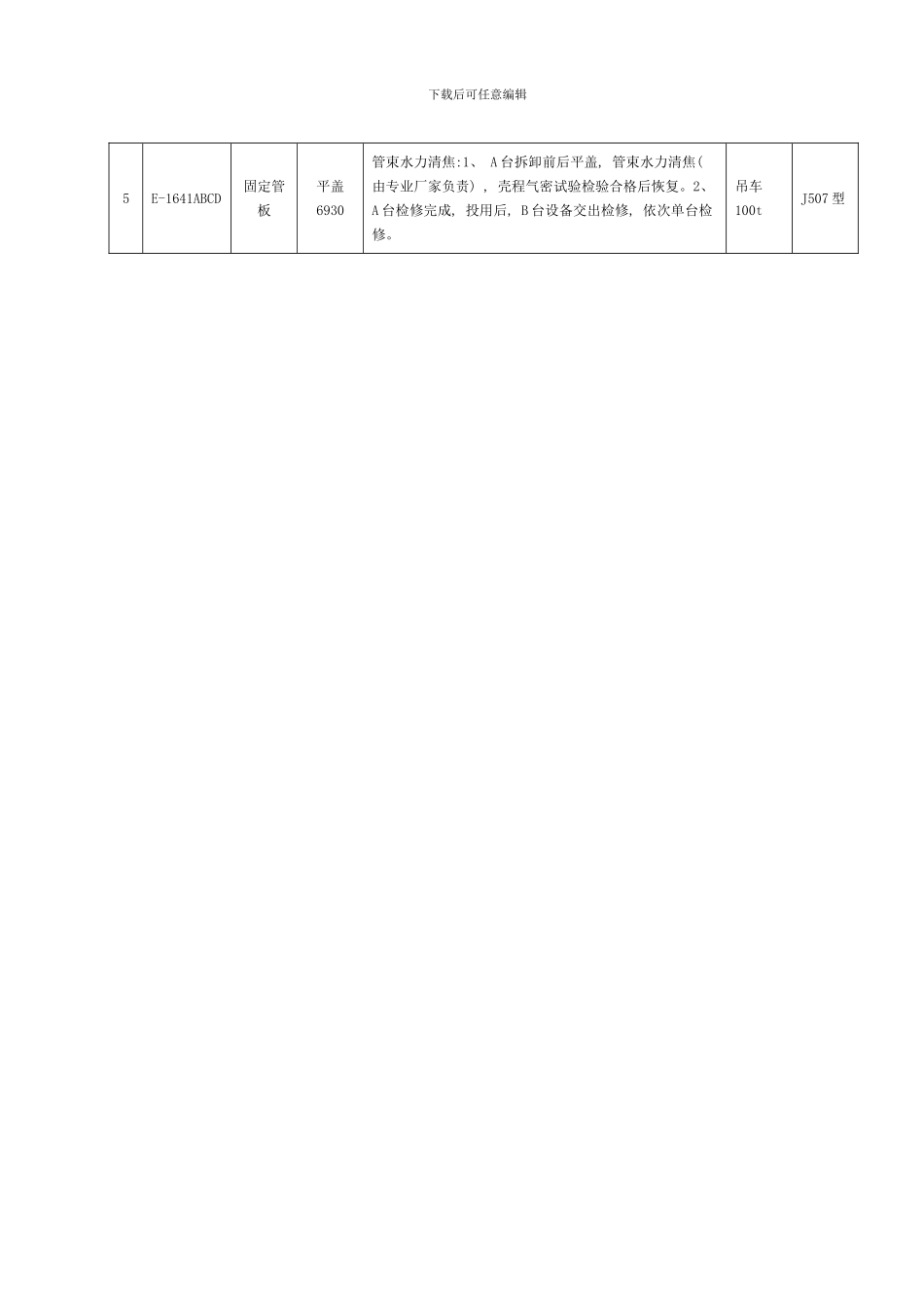

换热器检修施工方案样本_第2页
2/31

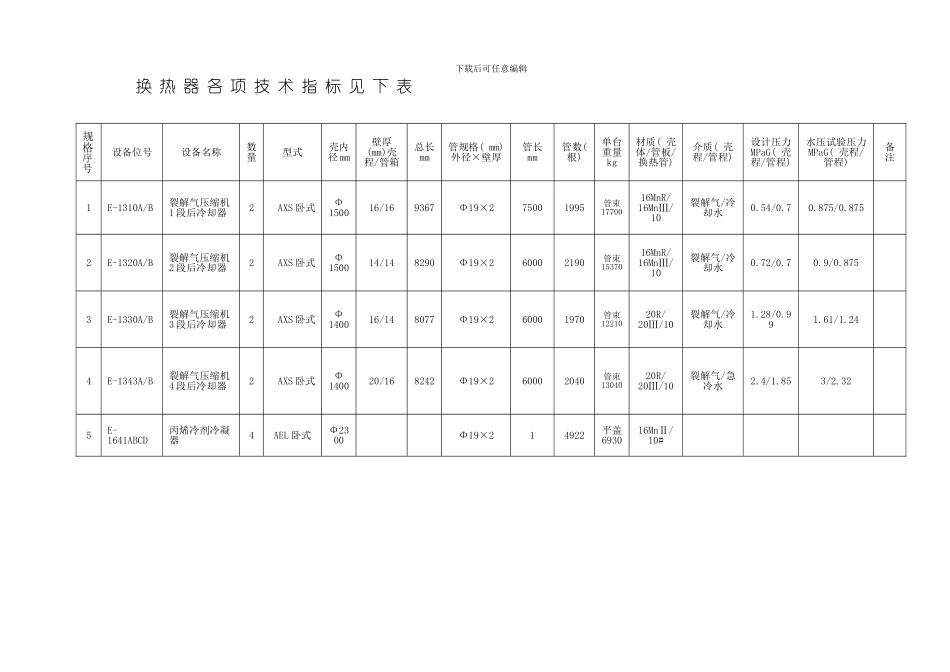

换热器检修施工方案样本_第3页
3/31
下载后可任意编辑1. 概述公司 8 月份检修, 8 台浮头式换热器换热器更换管束, 4 台管板式换热器拆卸前后平盖, 共准备 2 台 Φ1800mm 抽芯子机, 2 台 80T 吊车, 1 台100T 吊车。E-1310 与 E-1320 为一组共用一台抽芯机, E-1330 与 E-1343 为另一组共用一台抽芯机。换热器的体积较大、 检修的设备重量较重, 检修时间共计给 48 小时, 时间紧, 并需交叉连续作业, 为确保换热器的检修优质、 高速、 安全顺利的完成, 特编制本方案。换热器检修内容见下表序号设备位号结构最大起重件重量 kg主要检修内容主要机具壳体裂纹焊接修补拟用焊条1E-1310A/B浮头式管束17700更换管束:1、 配合工艺置换, V-1310 入口加装60"CL150 临时盲板一块。2、 用气焊断开循环水入口管线, 拆卸管箱、 外头盖及浮头盖, 抽出换热器管束。3、 安装新管束及工装进行管壳试压试验, 4、 管箱及浮头盖, 循环水入口管线恢复。5、 管程循环水试压检验合格后, 安装外头盖。吊车80t、 抽芯子机J507 型2E-1320A/B浮头式管束15370更换管束:1、 用气焊断开循环水入口管线, 拆卸管箱、 外头盖及浮头盖, 抽出换热器管束。2、 安装新管束及工装进行管壳试压试验。3、 管箱及浮头盖, 循环水入口管线恢复。4、 管程循环水试验检验合格后, 安装外头盖, 恢复。J507 型3E-1330A/B浮头式管束12210更换管束:1、 检修前, 新管束到货检验, 现场水压试验检验。2、 用气焊断开循环水入口管线, 拆卸管箱、 外头盖及浮头盖, 抽出换热器管束。3、 安装新管束、 管箱及浮头盖, 循环水入口管线恢复。4、 管程循环水试验检验合格后, 安装外头盖, 恢复。吊车80t、 抽芯子机J427 型4E-1343A/B浮头式管束13040更换管束:1、 检修前, 新管束到货检验, 现场气密试验检验。2、 用气焊断开循环水入口管线, 拆卸管箱、 外头盖及浮头盖, 抽出换热器管束。3、 安装新管束、 管箱及浮头盖, 循环水入口管线恢复。4、 管程循环水试压检验合格后, 安装外头盖, 恢复。J427 型下载后可任意编辑5E-1641ABCD固定管板平盖6930管束水力清焦:1、 A 台拆卸前后平盖, 管束水力清焦( 由专业厂家负责) , 壳程气密试验检验合格后恢复。2、 A 台检修完成, 投用后, B 台设备交出检修, 依次单台检修。吊车100tJ507 型下载后可任意编辑换 热 器 各 项 技 术 指 标 见 下 表规格序号设备位号设备名称数量型式壳内径 mm壁厚(...
