接地装置安装施工方案样本

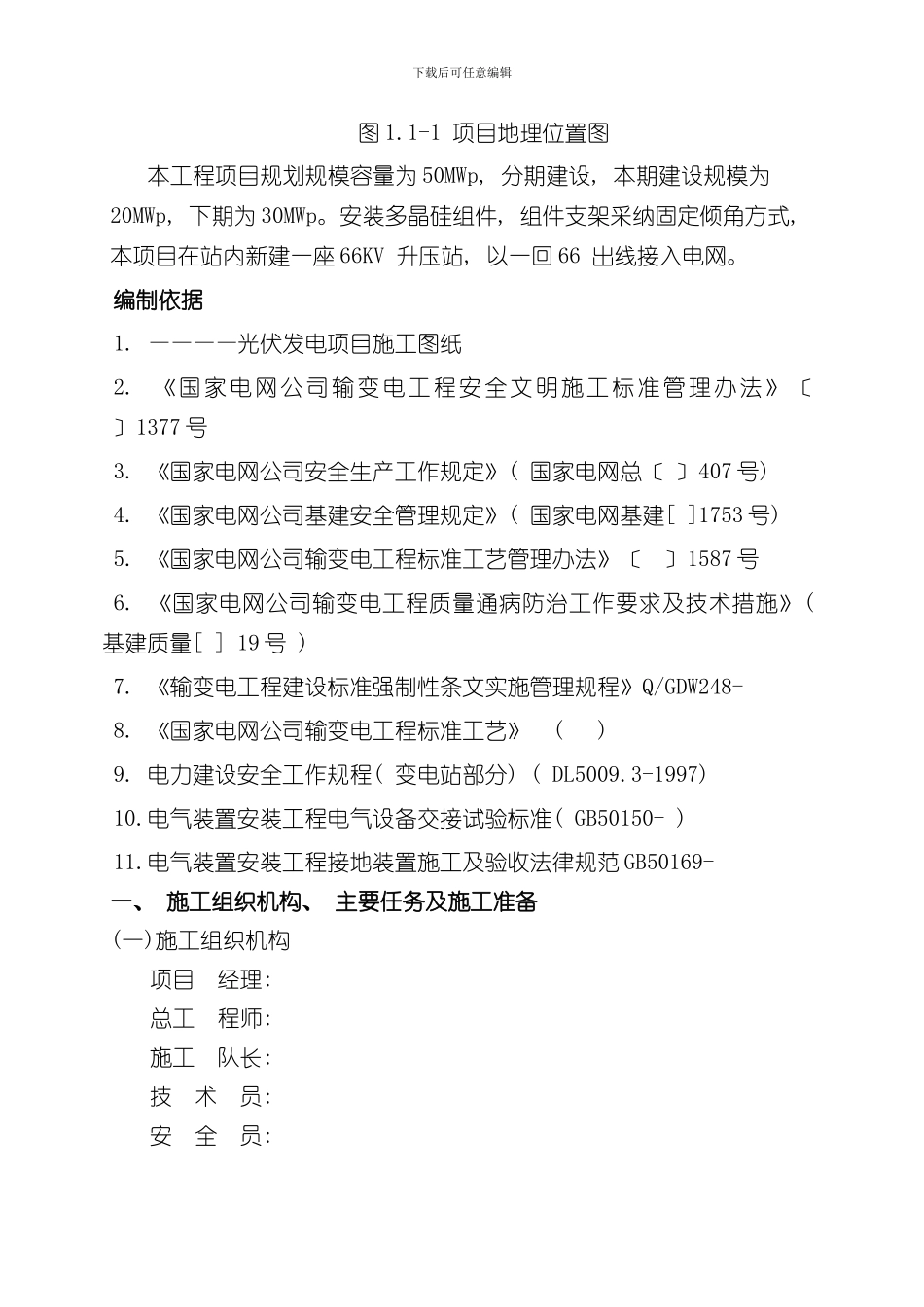

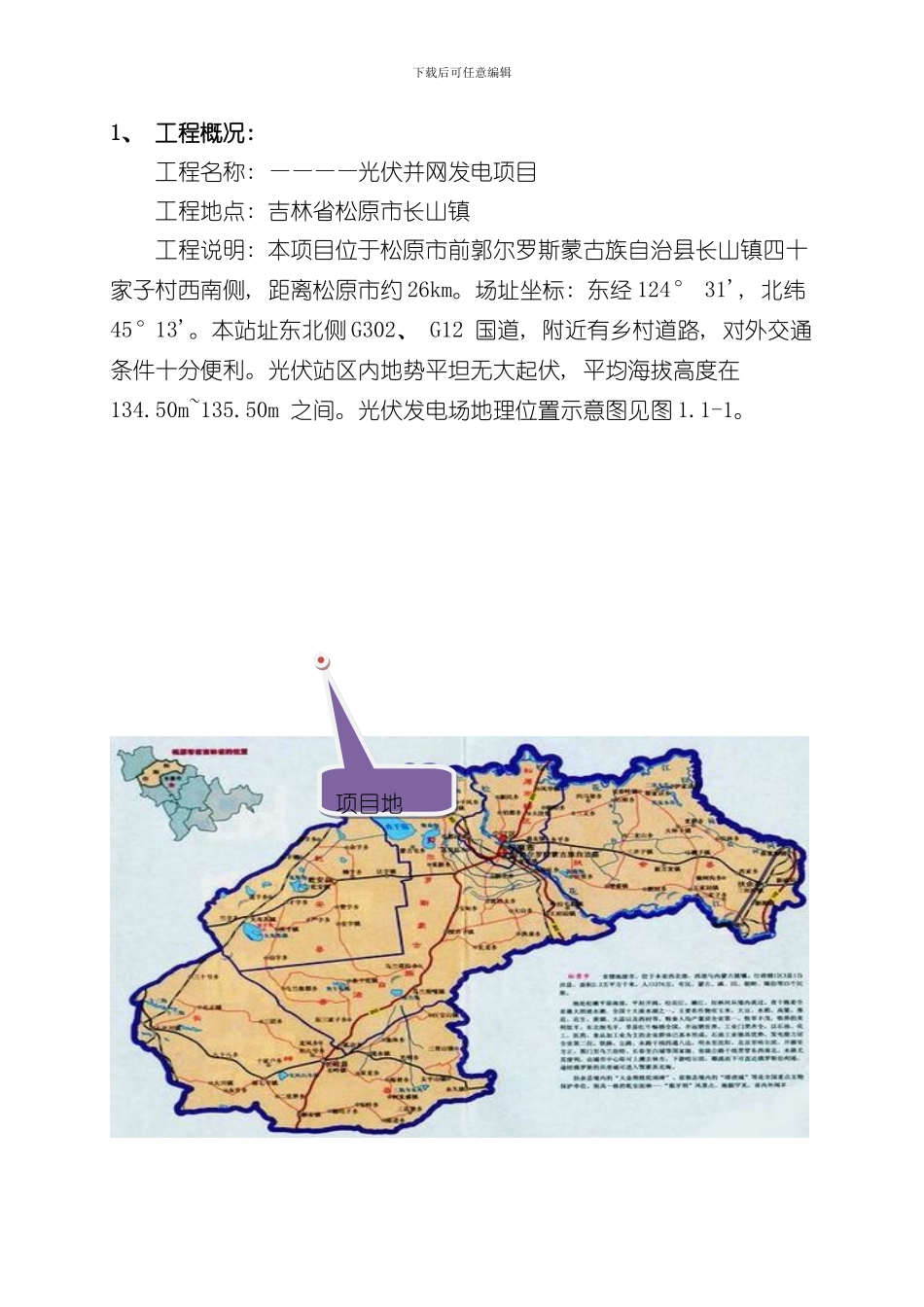

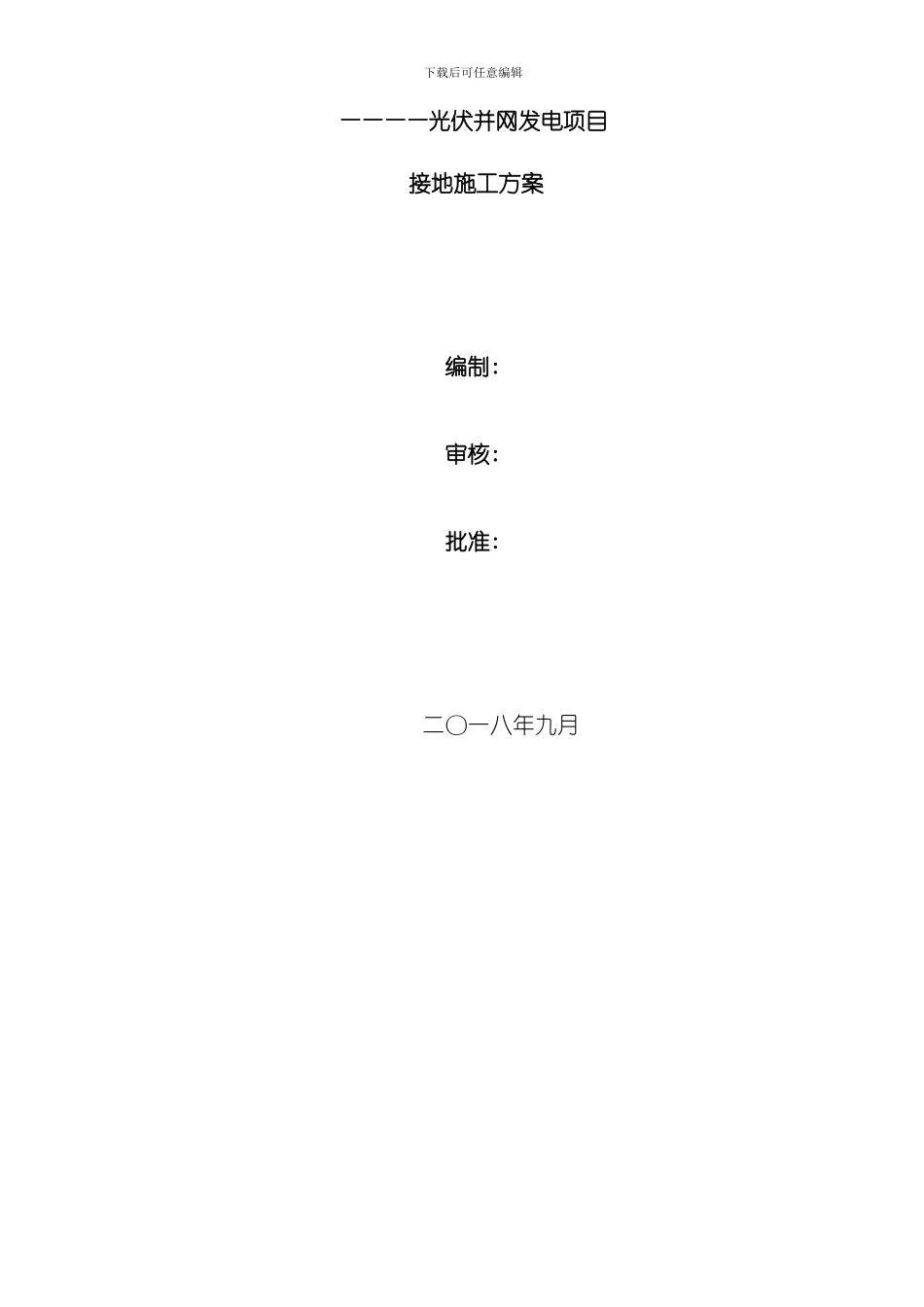

下载后可任意编辑————光伏并网发电项目接地施工方案编制: 审核: 批准: 二〇一八年九月下载后可任意编辑1、 工程概况: 工程名称: ————光伏并网发电项目工程地点: 吉林省松原市长山镇工程说明: 本项目位于松原市前郭尔罗斯蒙古族自治县长山镇四十家子村西南侧, 距离松原市约 26km。场址坐标: 东经 124° 31', 北纬45°13'。本站址东北侧 G302、 G12 国道, 附近有乡村道路, 对外交通条件十分便利。光伏站区内地势平坦无大起伏, 平均海拔高度在134.50m~135.50m 之间。光伏发电场地理位置示意图见图 1.1-1。 项目地项目地下载后可任意编辑图 1.1-1 项目地理位置图本工程项目规划规模容量为 50MWp, 分期建设, 本期建设规模为20MWp, 下期为 30MWp。安装多晶硅组件, 组件支架采纳固定倾角方式, 本项目在站内新建一座 66KV 升压站, 以一回 66 出线接入电网。编制依据1. ————光伏发电项目施工图纸2. 《国家电网公司输变电工程安全文明施工标准管理办法》〔 〕1377 号3. 《国家电网公司安全生产工作规定》( 国家电网总〔 〕407 号) 4. 《国家电网公司基建安全管理规定》( 国家电网基建[ ]1753 号) 5. 《国家电网公司输变电工程标准工艺管理办法》〔 〕1587 号6. 《国家电网公司输变电工程质量通病防治工作要求及技术措施》( 基建质量[ ] 19 号 ) 7. 《输变电工程建设标准强制性条文实施管理规程》Q/GDW248- 8. 《国家电网公司输变电工程标准工艺》 ( ) 9. 电力建设安全工作规程( 变电站部分) ( DL5009.3-1997) 10.电气装置安装工程电气设备交接试验标准( GB50150- ) 11.电气装置安装工程接地装置施工及验收法律规范 GB50169- 一、 施工组织机构、 主要任务及施工准备(一)施工组织机构项目 经理: 总工 程师: 施工 队长: 技 术 员: 安 全 员: 下载后可任意编辑质 检 员: (二)主要任务序号名 称型号及法律规范单位数量1接地带-25×4米502接地带-50×5米11003接地极∠5×5根404铜排-30×4米1005铜绞线YJL23-0.6/1KV-1×100 米1006铜绞线YJL23-0.6/1KV-1×50 米10(三)施工准备1 技术准备: 熟悉施工图纸和设计对接地网施工技术要求, 熟悉接地网施工法律规范。2 材料准备: 根据设计规格和型号, 结合工程用量进行接地网用铜排、 镀锌扁钢、 铜包钢等材料准备; 对到达现场材料的规格、 质量及外观进行必要的检查, 同时必须具有出场质量证明...
