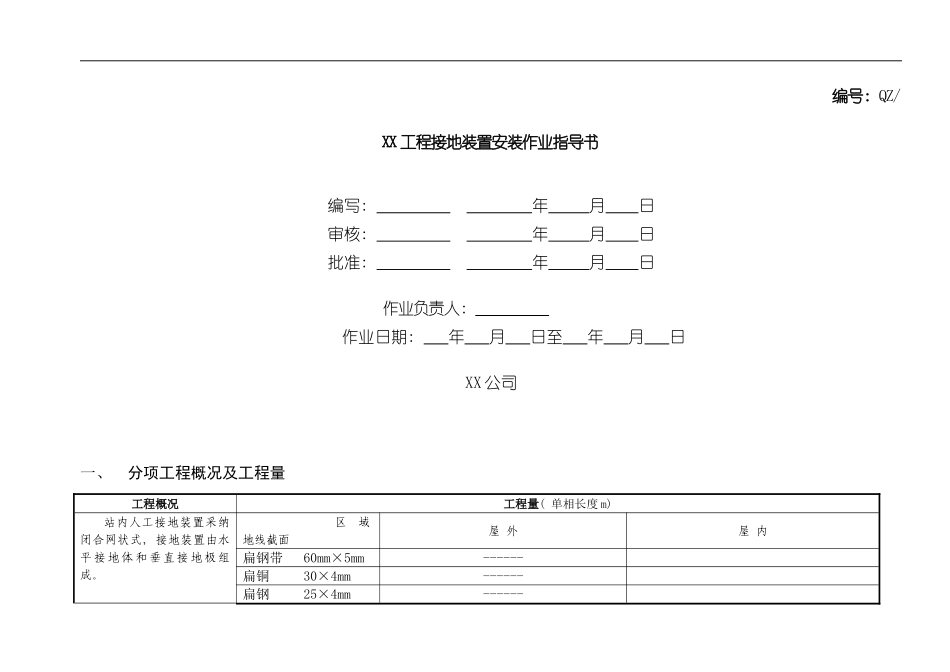

编号: QZ/XX 工程接地装置安装作业指导书编写: 年 月 日审核: 年 月 日批准: 年 月 日作业负责人: 作业日期: 年 月 日至 年 月 日XX 公司一、分项工程概况及工程量工程概况工程量( 单相长度 m) 站内人工接地装置采纳闭合网状式, 接地装置由水平 接 地 体 和 垂 直 接 地 极 组成。 区 域地线截面屋 外屋 内扁钢带 60mm×5mm------扁铜 30×4mm------扁钢 25×4mm------下载后可任意编辑二、分项工程的质量、 环境、 职业健康安全、 文明施工指标质量指标分项工程一次交验合格率 100%, ( 调试: 正动率 100%或符合规定) , 施工纪录、 质量检查纪录及时准确, 杜绝一般及以上质量事故。环境指标废弃物分类管理, 达标排放、 回收, 降低噪音、 扬尘, 实现达标。( 调试专业自行确定。) 职业健康安全指标安全设施到位, 合格率 100%, 杜绝人身、 设备重大事故, 轻伤率≤2‰, 不发生火灾事故。文明施工指标符合《天津送变电工程公司安全文明施工管理办法》的规定。三、编制依据及引用文件√序号内 容1( 天津津电供电设计所有限公司 ) 出版的《慎益街 35kV 变电站工程电气施工设计图》2电气装置安装工程 接地装置施工及验收法律规范 GB50169–923中华人民共和国电力行业标准《电气装置安装工程质量检验及评定规程》DL/T5161.1～17- 4原部颁《电力建设安全工作规程》 DL5009·3–19975原部颁《电业安全工作规程》DL408–916原国家电力公司发布的有关电力建设安全工作的文件与规定有效版本。7《国家电网公司电力安全工作规程》( 变电站和发电厂电气部分) ( 试行) 8《国家电网公司输变电工程安全文明施工标准化工作规定》( 试行) 9《国家电网公司输变电工程施工危险点辨识及预控措施》( 试行) 10《国家电网公司输变电工程达标投产考核办法( ) 》11国家电网公司发布的有关电力建设安全工作的其它文件与规定有效版本。12国家电网公司《现场标准化作业指导书编制导则》( 试行) 四、施工前准备工作安排4．1 准备工作√序号内 容标 准责任人备 注1现场调查, 对土建预留、 预埋部位进行检验及复测。掌握现场实际情况。2技术准备图纸、 安装记录表等资料齐全。下载后可任意编辑3工器具准备开工前一次性准备完毕。4备件及材料准备开工前一次性准备完毕。5办理动火审批手续动火作业前办理审批手续。6通知相关专业人员与相关专业人员达成配合工作的意向。7根据现场工作时间...
