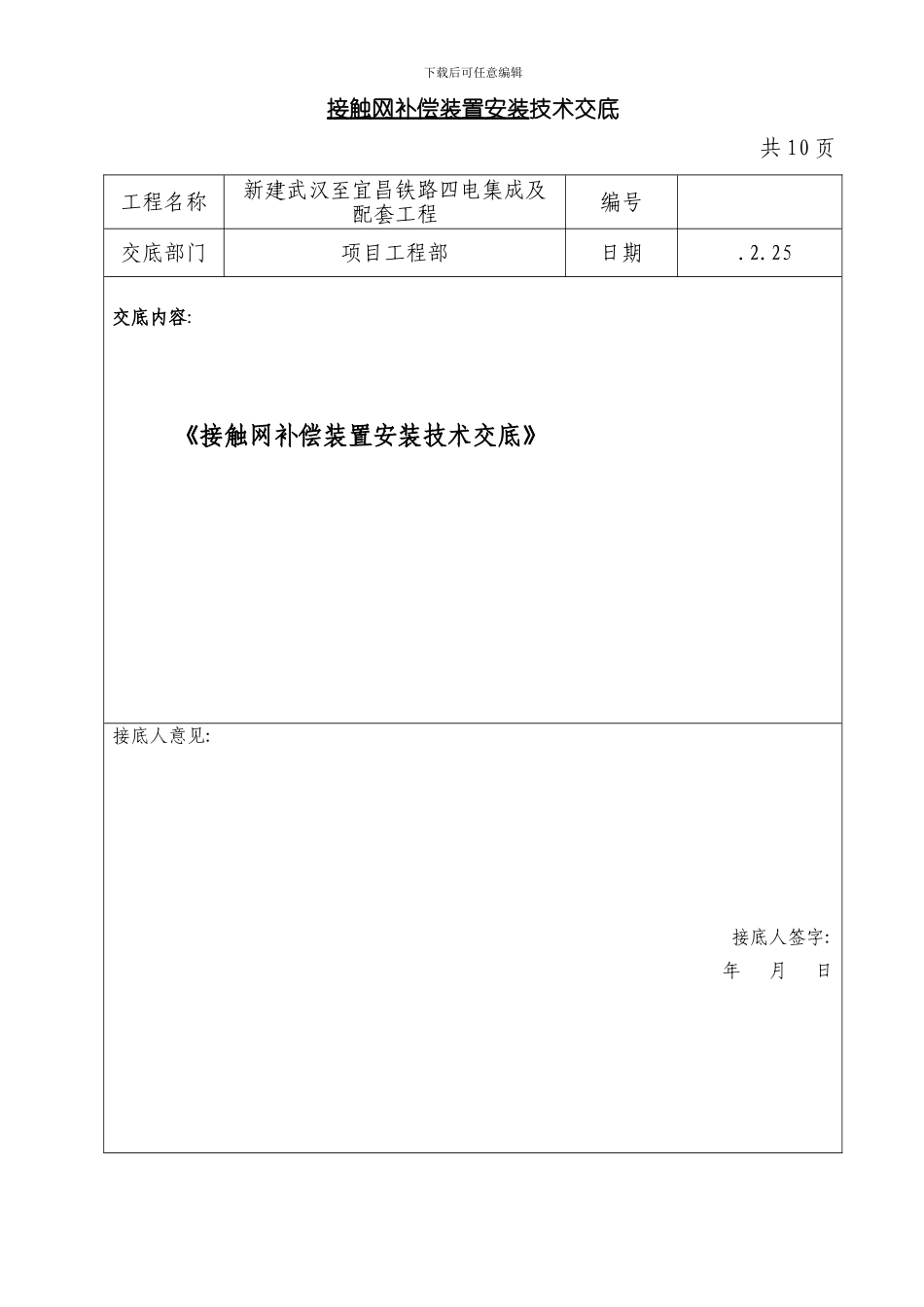

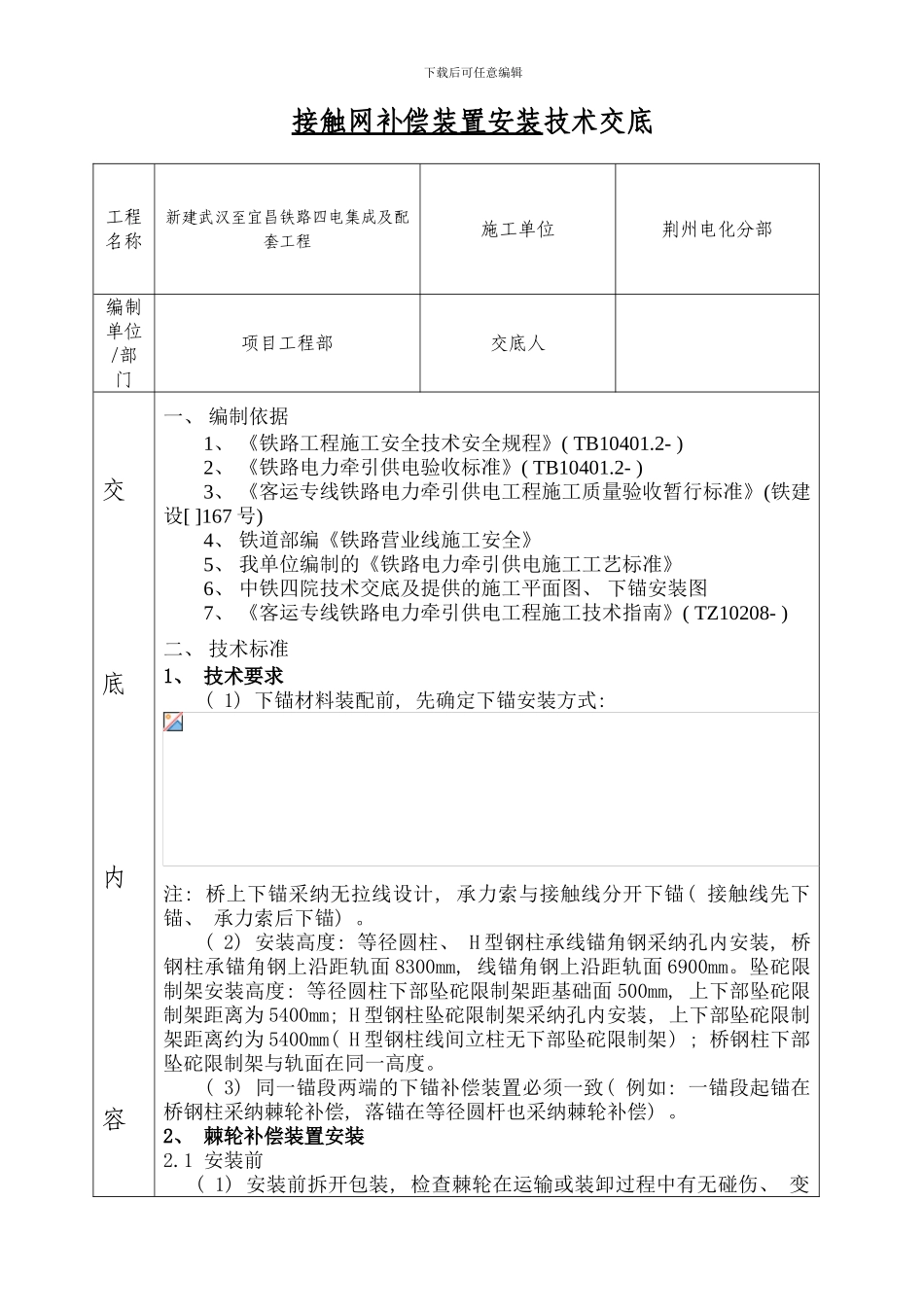

下载后可任意编辑接触网补偿装置安装技术交底共 10 页工程名称新建武汉至宜昌铁路四电集成及配套工程编号交底部门项目工程部日期 .2.25交底内容: 《接触网补偿装置安装技术交底》接底人意见: 接底人签字: 年 月 日 下载后可任意编辑接触网补偿装置安装技术交底工程名称新建武汉至宜昌铁路四电集成及配套工程施工单位荆州电化分部编制单位/部门项目工程部交底人交底内容一、 编制依据1、 《铁路工程施工安全技术安全规程》( TB10401.2- ) 2、 《铁路电力牵引供电验收标准》( TB10401.2- ) 3、 《客运专线铁路电力牵引供电工程施工质量验收暂行标准》(铁建设[ ]167 号)4、 铁道部编《铁路营业线施工安全》5、 我单位编制的《铁路电力牵引供电施工工艺标准》6、 中铁四院技术交底及提供的施工平面图、 下锚安装图7、 《客运专线铁路电力牵引供电工程施工技术指南》( TZ10208- ) 二、 技术标准1、 技术要求( 1) 下锚材料装配前, 先确定下锚安装方式: 注: 桥上下锚采纳无拉线设计, 承力索与接触线分开下锚( 接触线先下锚、 承力索后下锚) 。( 2) 安装高度: 等径圆柱、 H 型钢柱承线锚角钢采纳孔内安装, 桥钢柱承锚角钢上沿距轨面 8300mm, 线锚角钢上沿距轨面 6900mm。坠砣限制架安装高度: 等径圆柱下部坠砣限制架距基础面 500mm, 上下部坠砣限制架距离为 5400mm; H 型钢柱坠砣限制架采纳孔内安装, 上下部坠砣限制架距离约为 5400mm( H 型钢柱线间立柱无下部坠砣限制架) ; 桥钢柱下部坠砣限制架与轨面在同一高度。( 3) 同一锚段两端的下锚补偿装置必须一致( 例如: 一锚段起锚在桥钢柱采纳棘轮补偿, 落锚在等径圆杆也采纳棘轮补偿) 。2、 棘轮补偿装置安装2.1 安装前( 1) 安装前拆开包装, 检查棘轮在运输或装卸过程中有无碰伤、 变下载后可任意编辑交底内容形, 紧固件有无松动、 脱落, 轮体有无裂纹、 变形。转动是否灵活, 补偿绳有无碰伤、 散股或断股现象, 配套件是否齐全。( 2) 检查到货的棘轮装置规格型号是否符合施工设计图纸要求。( 3) 检查补偿绳与轮体连接的楔型装置是否可靠, 如有松动, 应用锤子垫一块木板将补偿绳同楔子一起与楔型槽打紧。( 4) 理顺补偿绳与轮体之间的缠绕关系, 并使其正确入槽, 防止绳股之间交错、 重叠, 大、 小轮绕绳圈数应遵循以下原则: 大轮最少缠绕半圈, 最多缠绕三圈半; 小轮最少缠绕半圈, 最多缠绕三圈半, 缠绕时...
