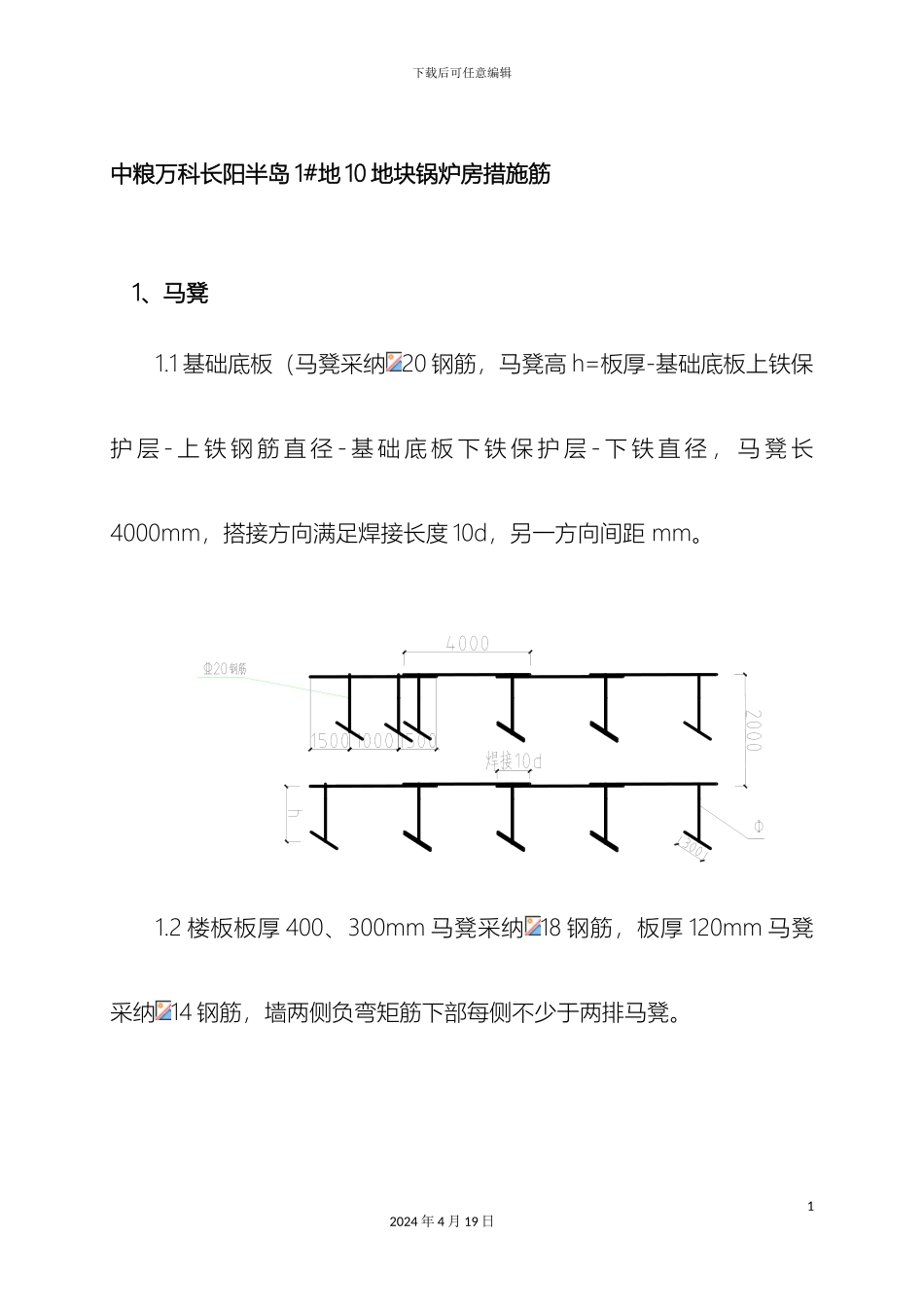

下载后可任意编辑措施筋施工方案最终版12024 年 4 月 19 日下载后可任意编辑中粮万科长阳半岛 1#地 10 地块锅炉房措施筋1、马凳1.1 基础底板（马凳采纳 20 钢筋，马凳高 h=板厚-基础底板上铁保护 层 - 上 铁 钢 筋 直 径 - 基 础 底 板 下 铁 保 护 层 - 下 铁 直 径 ， 马 凳 长4000mm，搭接方向满足焊接长度 10d，另一方向间距 mm。1.2 楼板板厚 400、300mm 马凳采纳 18 钢筋，板厚 120mm 马凳采纳 14 钢筋，墙两侧负弯矩筋下部每侧不少于两排马凳。12024 年 4 月 19 日下载后可任意编辑2、梯子筋2.1 墙体水平梯子筋控制墙体竖向钢筋定位，采纳水平梯子筋。水平梯子筋采纳 16，梯子筋长 3m，搭接长度 500mm，宽度=墙厚-保护层-两侧水平筋直径-两侧立筋直径。在每层墙体顶部放置。2.2 墙体竖向梯子筋控制墙体水平钢筋定位，墙体内采纳竖向梯子筋。竖向梯子筋采纳比 墙 体 钢 筋 大 一 型 号 钢 筋 ， 梯 子 筋 长 度 = 层 高 + 搭 接22024 年 4 月 19 日1 下载后可任意编辑（1.3lle=640mm）。梯子筋水平间距 3000mm。3、预埋电盒固定筋 3.1 结构工程机电电箱预埋施工中，采纳 12 钢筋固定电箱，预埋箱盒正面共计四根，每根长度为线盒宽度+200mm，预埋侧面 2 根，每根长度为墙厚-20mm。32024 年 4 月 19 日300下载后可任意编辑 3.2 结构工程机电套管预埋施工中，采纳 12 钢筋固定电盒，预埋盒正背面各四根，每根长度为盒宽度+200mm。套筒安装如下图所示：4、KZ 柱主筋定位卡控制柱主筋定位，采纳 20 钢筋，定位卡为柱主筋根数，柱主筋定位卡放置在每层柱上口。42024 年 4 月 19 日辅筋辅筋辅筋辅筋下载后可任意编辑5、梁钢筋二层铁及多层铁之间垫铁梁钢筋二层铁及多层铁之间垫铁采纳 25 钢筋，垫铁长度=梁宽-保护层，上铁：每根梁 6 根；下铁每根梁 6 根。6、顶模筋控制墙体截面尺寸采纳顶模筋，顶模筋为 25 钢筋，在墙体梅花形布置，水平竖向间距 1500mm。钢筋两端点防锈漆。52024 年 4 月 19 日下载后可任意编辑7、框架柱支模加固用地锚桩筋框架柱支模加固用地锚桩筋采纳 Φ25 钢筋，每颗柱 8 根。8、墙体支模加固用地锚桩筋地下室墙体支模加固用地锚桩筋采纳 Φ25 钢筋，在墙体两侧设置，每侧 2 根，间距 1500mm。62024 年 4 月 19 日Φ1500下载后可任意编辑 9、门框顶模筋门框顶模筋采纳12，...
