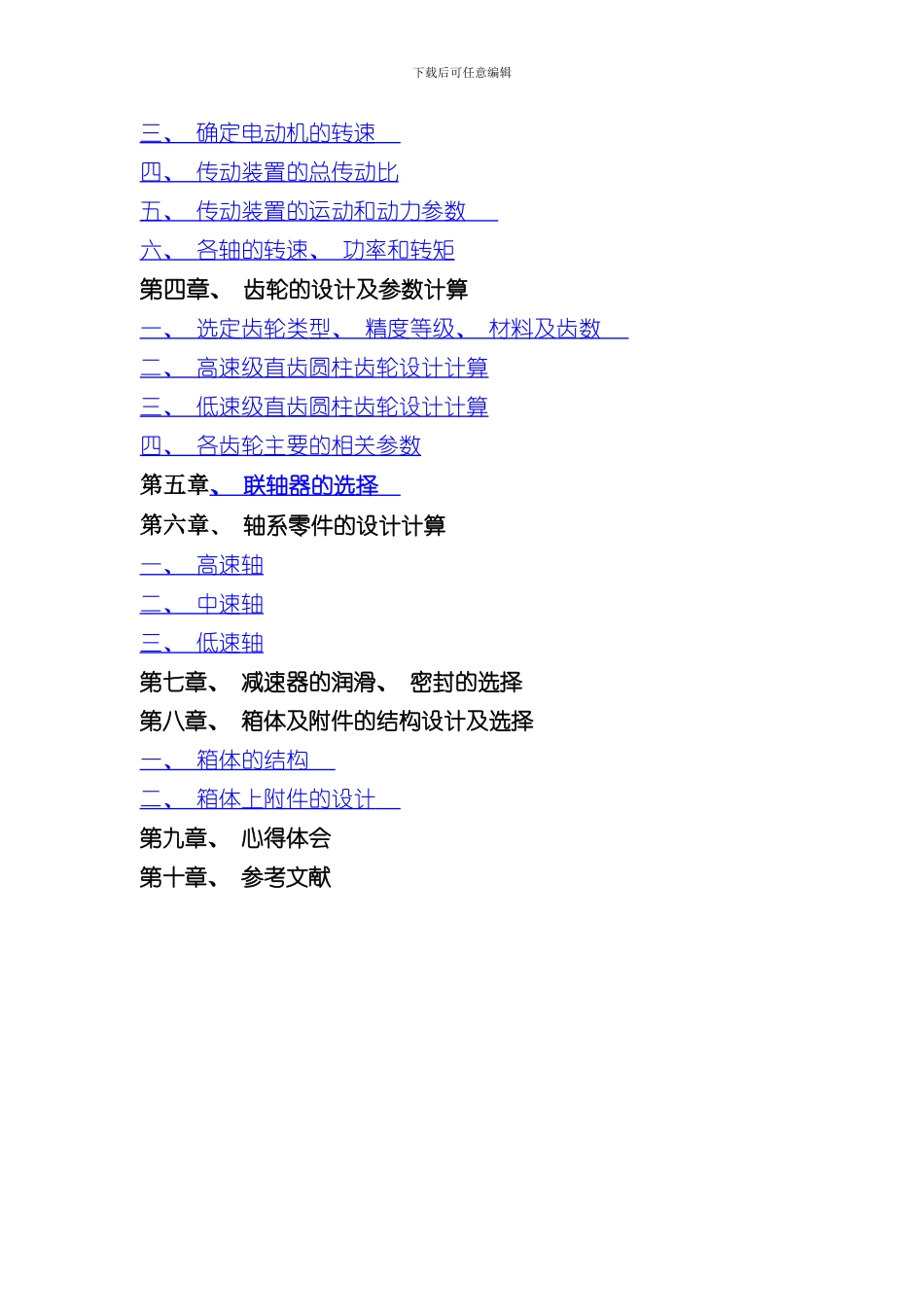

下载后可任意编辑搅拌机传动装置设计说明书 学院: 专业: 班级: 学号: 姓名: 第一章、 设计题目, 任务及具体作业一、设计题目二、设计任务三、具体作业第二章、 确定传动方案第三章、 选择电动机一、 选择电动机类型和结构形式 二、 选择电动机的容量 下载后可任意编辑三、 确定电动机的转速 四、 传动装置的总传动比 五、 传动装置的运动和动力参数 六、 各轴的转速、 功率和转矩 第四章、 齿轮的设计及参数计算一、 选定齿轮类型、 精度等级、 材料及齿数 二、 高速级直齿圆柱齿轮设计计算三、 低速级直齿圆柱齿轮设计计算四、 各齿轮主要的相关参数第五章、 联轴器的选择 第六章、 轴系零件的设计计算一、 高速轴 二、 中速轴 三、 低速轴 第七章、 减速器的润滑、 密封的选择第八章、 箱体及附件的结构设计及选择一、 箱体的结构 二、 箱体上附件的设计 第九章、 心得体会第十章、 参考文献下载后可任意编辑第一章 设计题目、 任务及具体作业一、 设计题目用于搅拌机的传动装置,传动装置简图(如图 1-1 所示)。图 1-1 传动装置简图1. 工作条件: 单班制工作, 空载启动, 单向、 连续运转, 载荷平稳, 工作环境灰尘较大。2. 原始数据: 工作机输入功率 7kw, 工作机主轴转速90r/min3. 使用期限: 工作期限为八年。4. 生产批量及加工条件: 小批量生产。二、 设计任务1. 选择电动机型号; 2. 设计减速器; 3. 选择联轴器。下载后可任意编辑三、 具体作业1. 减速器装配图一张; 2. 零件工作图二张( 大齿轮, 输出轴) ; 3. 设计说明书一份.第二章 确定传动方案由已知条件可知双螺旋搅拌机主轴转速为 90r/min。查机械设计手册中推举的 Y 系列三相异步电动机的技术数据可知, 常见的有四种转速, 即 3000、 1500、 1000、 750r/min。由经济上考虑可选择常见同步转速为 3000、 1500、 1000r/min 。因此减速器的传动比大致在 11—33 之间, 而当传动比 i>8 时, 宜采纳二级以上的传动形式, 因此结合传动比选用二级展开式圆柱齿轮减速器,减速器与电动机采纳联轴器链接, 因有轻微震动,因此用弹性联轴器与电机相连。下载后可任意编辑1---电动机 2—联轴器 3—减速器 4—联轴器 5---工作机主轴 二级展开式圆柱齿轮减速器为二级减速器中应用最为广泛的一种, 但齿轮相对于轴承的位置不对称, 要求轴具有较大的刚度。输入输出轴上的齿轮常布置在远离轴输入...
