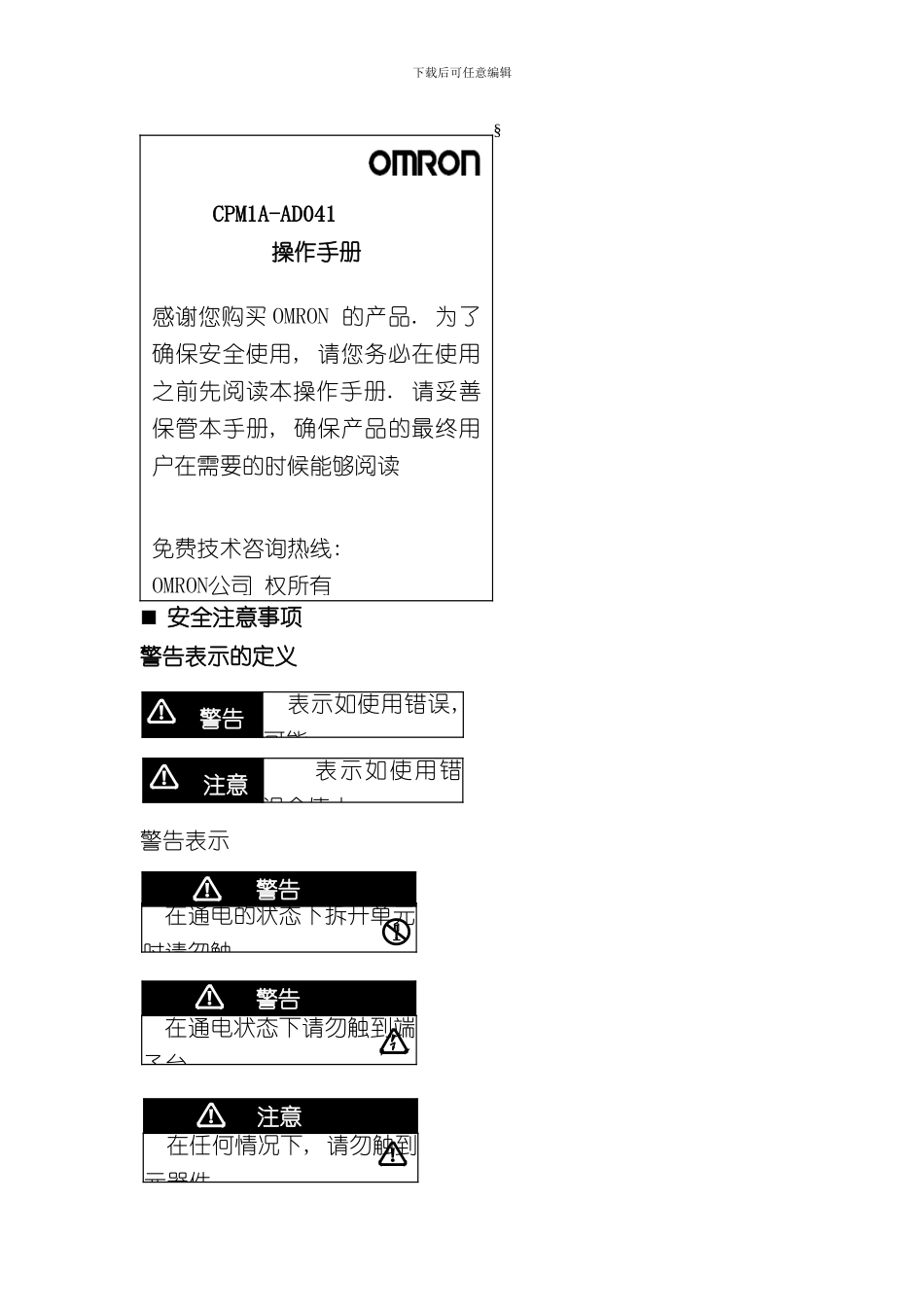

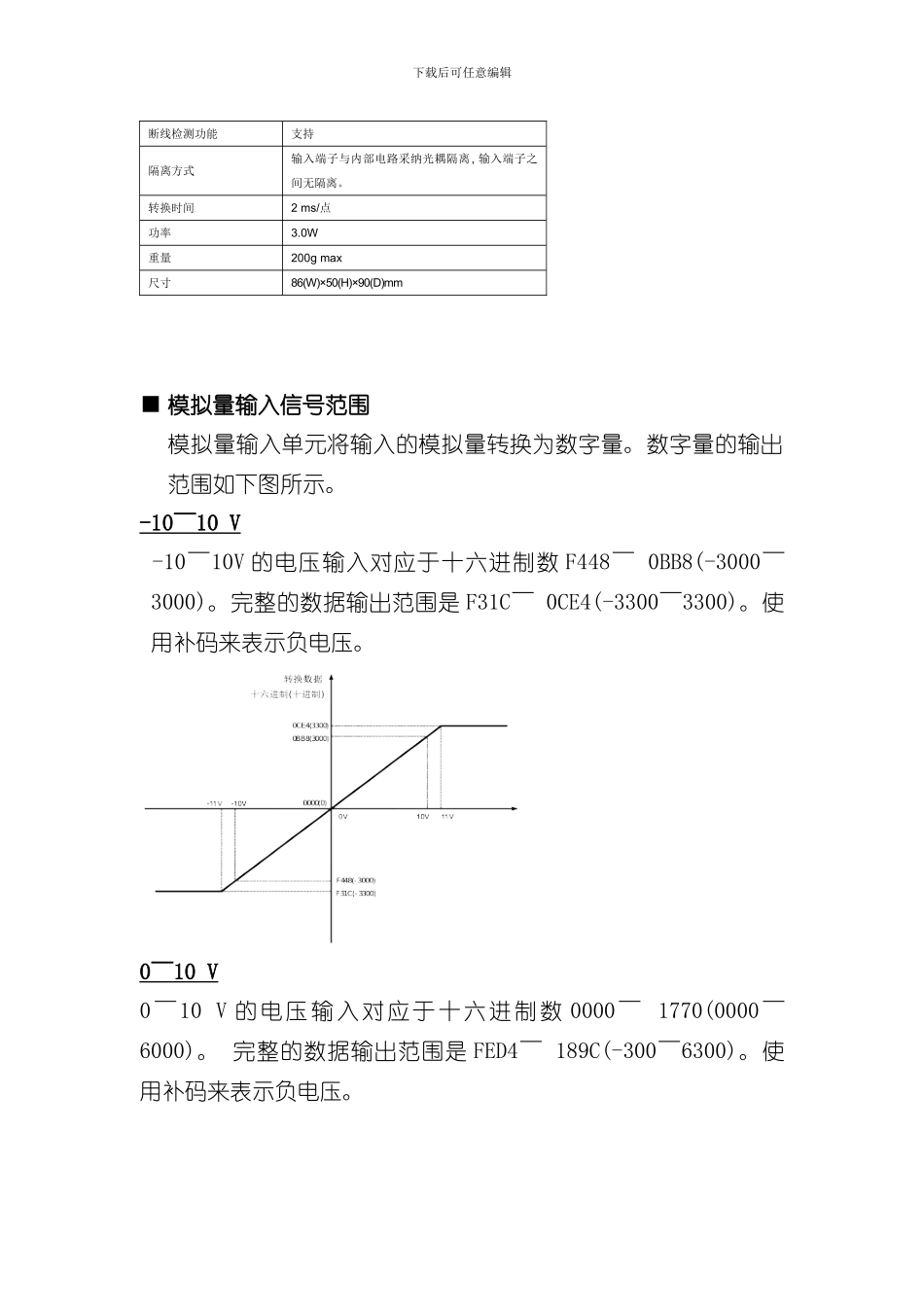

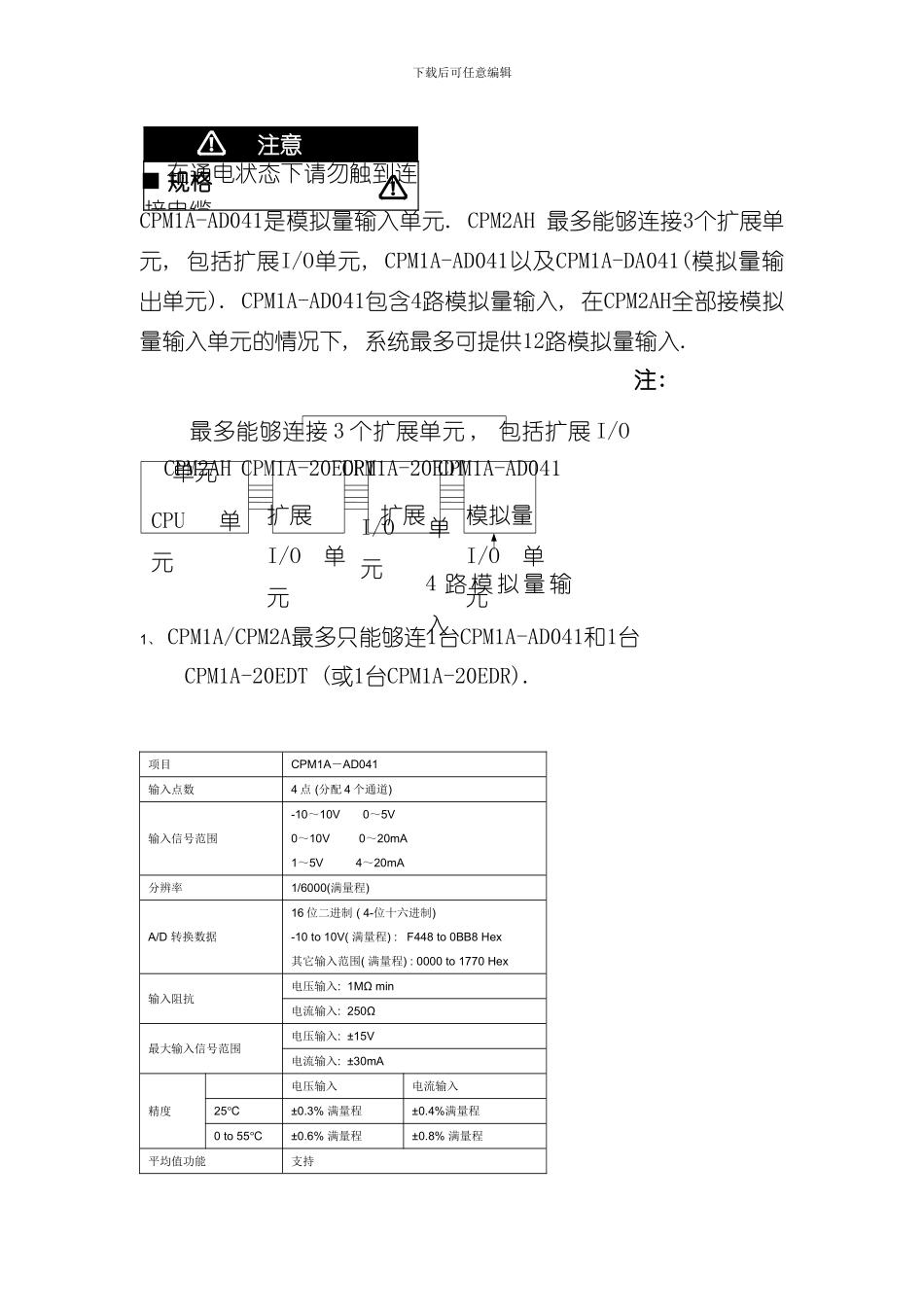

下载后可任意编辑CPM1A-AD041操作手册感谢您购买 OMRON 的产品. 为了确保安全使用, 请您务必在使用之前先阅读本操作手册. 请妥善保管本手册, 确保产品的最终用户在需要的时候能够阅读免费技术咨询热线: OMRON公司 权所有§■ 安全注意事项警告表示的定义 警告表示在任何情况下, 请勿触到元器件, 在通电状态下请勿触到端子台。 警告注意 表示如使用错误, 可能警告在通电的状态下拆开单元时请勿触 警告 表示如使用错误会使人 注意下载后可任意编辑■ 规格CPM1A-AD041是模拟量输入单元. CPM2AH 最多能够连接3个扩展单元, 包括扩展I/O单元, CPM1A-AD041以及CPM1A-DA041(模拟量输出单元). CPM1A-AD041包含4路模拟量输入, 在CPM2AH全部接模拟量输入单元的情况下, 系统最多可提供12路模拟量输入.注: 1、 CPM1A/CPM2A最多只能够连1台CPM1A-AD041和1台CPM1A-20EDT (或1台CPM1A-20EDR).项目CPM1A－AD041输入点数4 点 (分配 4 个通道) 输入信号范围-10～10V 0～5V 0～10V 0～20mA1～5V 4～20mA分辨率1/6000(满量程)A/D 转换数据16 位二进制 ( 4-位十六进制) -10 to 10V( 满量程) : F448 to 0BB8 Hex其它输入范围( 满量程) : 0000 to 1770 Hex输入阻抗电压输入: 1MΩ min电流输入: 250Ω最大输入信号范围电压输入: ±15V电流输入: ±30mA精度电压输入电流输入25℃±0.3% 满量程±0.4%满量程0 to 55℃±0.6% 满量程±0.8% 满量程平均值功能支持CPU 单元扩展I/O单元模拟量I/O单元CPM2AH扩展I/O 单元CPM1A-20EDR1CPM1A-20EDTCPM1A-AD041 最多能够连接 3 个扩展单元 , 包括扩展 I/O单元4 路 模 拟 量 输入在通电状态下请勿触到连接电缆, 注意下载后可任意编辑断线检测功能支持隔离方式输入端子与内部电路采纳光耦隔离, 输入端子之间无隔离。转换时间2 ms/点功率3.0W重量200g max尺寸86(W)×50(H)×90(D)mm■ 模拟量输入信号范围模拟量输入单元将输入的模拟量转换为数字量。数字量的输出范围如下图所示。-10 ～ 10 V -10～10V 的电压输入对应于十六进制数 F448～ 0BB8(-3000～3000)。完整的数据输出范围是 F31C～ 0CE4(-3300～3300)。使用补码来表示负电压。0 ～ 10 V 0～10 V 的电压输入对应于十六进制数 0000～ 1770(0000～6000)。 完整的数据输出范围是 FED4～ 189C(-300～6300)。使用补码来表示负电压。 下载后可任意编辑0 ～ 5V 0～5V 的电压...
