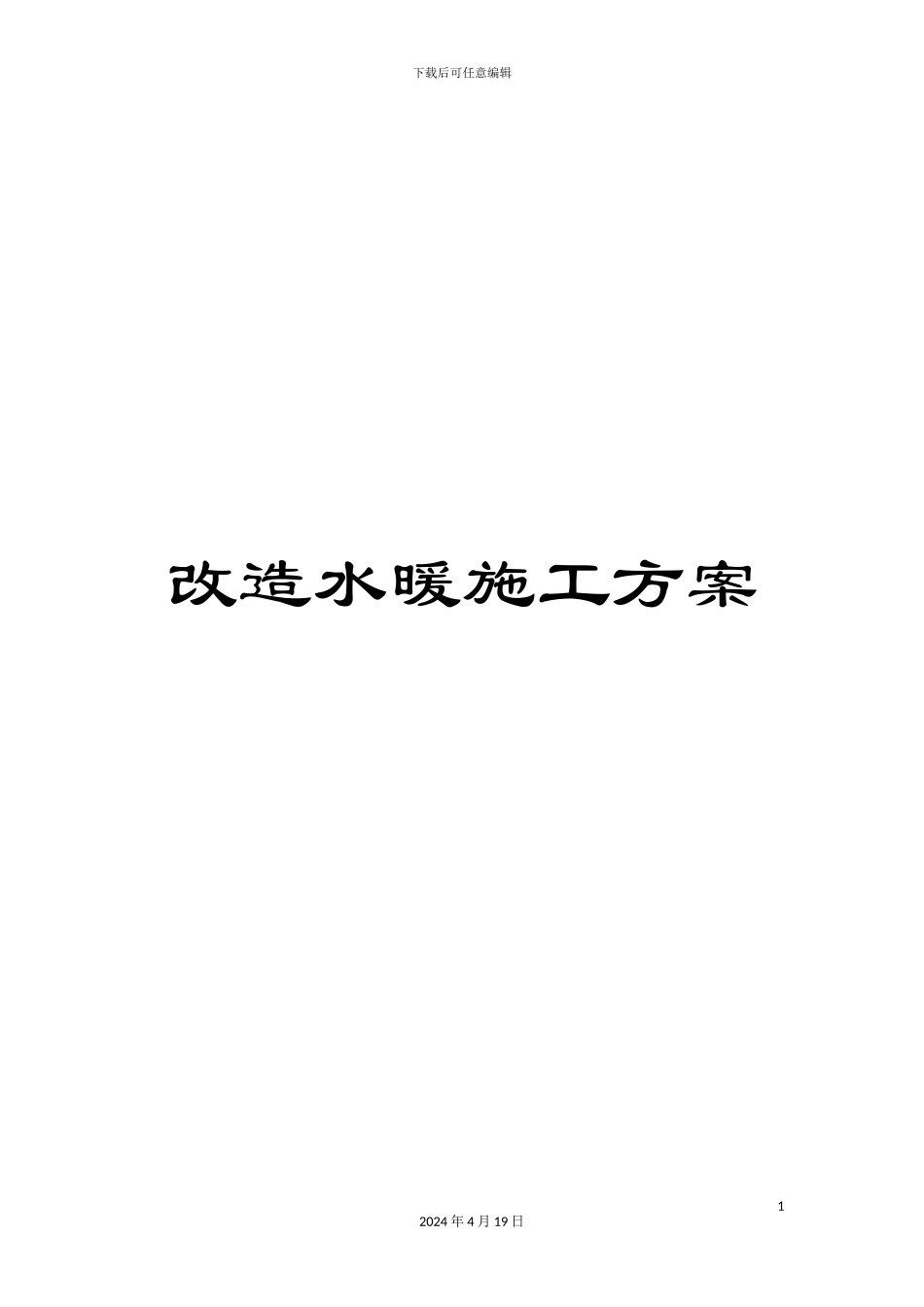

改造水暖施工方案

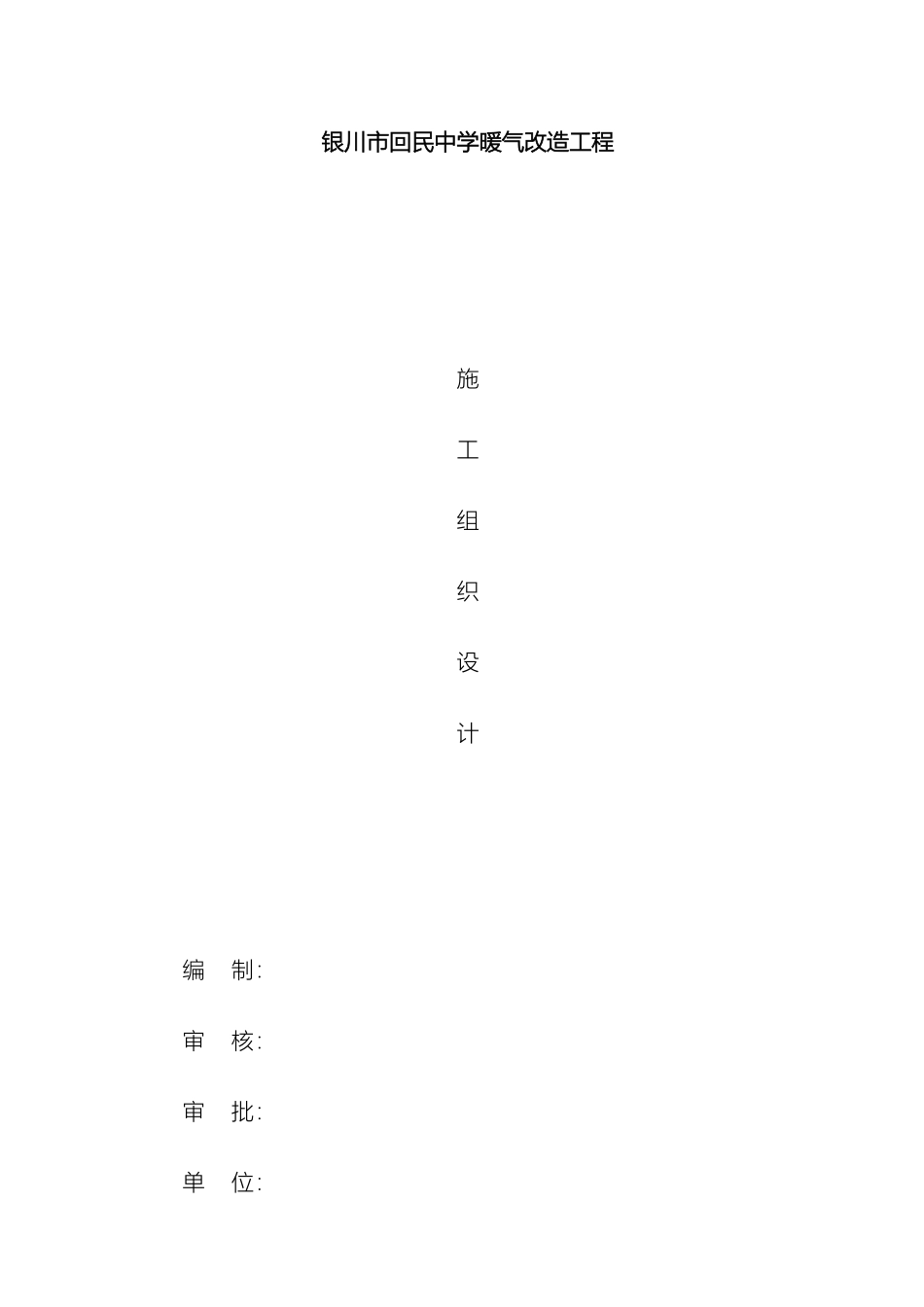

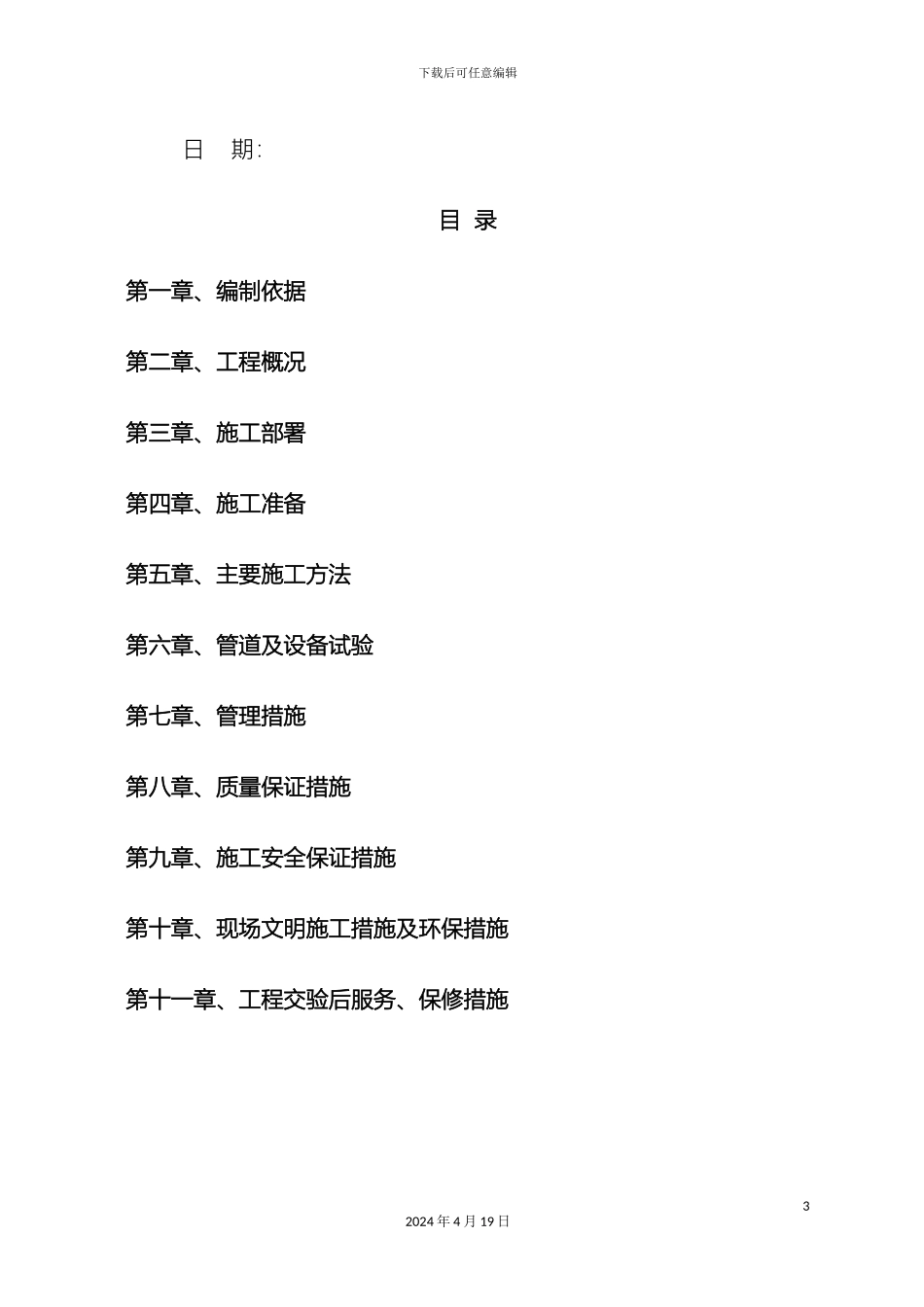

下载后可任意编辑改造水暖施工方案12024 年 4 月 19 日银川市回民中学暖气改造工程施工组织设计编 制：审 核：审 批：单 位：下载后可任意编辑日 期：目 录第一章、编制依据第二章、工程概况第三章、施工部署第四章、施工准备第五章、主要施工方法第六章、管道及设备试验第七章、管理措施第八章、质量保证措施第九章、施工安全保证措施第十章、现场文明施工措施及环保措施第十一章、工程交验后服务、保修措施32024 年 4 月 19 日第一章、编制依据本工程为银川市回民中学暖气改造工程。本楼暖气普遍不热，室内温度满足不了学生上课要求。需将原有采暖系统管道全部拆除，重新设计，重新施工。经设计具体施工如下：1.1 采暖系统管道全部拆除。1.2 采暖干管管径、坡度做适当调整，管道更换为焊接钢管。1.3 系统供暖方式原上供下回双管系统改为上供下回单管系统，散热器支管供 、回水阀门改为 DN20 全铜闸阀。1.4 散热器总片数不变，散热器支架重新制作固定适当调整。1.5《建筑工程施工质量验收统一标准》（GB50300— ）1.6《建筑给排水及采暖工程施工质量验收法律规范》（GB50242— ）1.7 建筑设备分项工程施工工艺标准1.8 建筑设备通用图集（91SB 系列）1.10 银川市回民中学采暖工程施工图下载后可任意编辑第二章、工程概况2.1 总体概况项 目内 容工程名称银川市回民中学采暖改造工程工程所在地银川市兴庆区设计单位中旭建筑设计有限责任公司质量标准合 格工期暑假期间资金来源及落实情况财政资金；已落实2.2 采暖概况2.2.1 工程概况根据现有房子进行改造。采暖主管全部拆除原有的管道。2.2.2 采暖系统：1、本工程采暖热源为换热站供给，供回水温度为 80/60℃热水，散热器采纳铸铁为椭三柱 745 散热器，散热量 102W。管材采纳焊接钢管。2、管材采纳焊接钢管，每组散热器设恒温控制阀。3、防腐：热镀锌钢管刷银粉一道，管道支架除锈后刷红丹防锈漆一道，银粉漆两道。4、进户采暖管道做保温，保温材料为岩棉，厚度为 50mm。12024 年 4 月 19 日下载后可任意编辑1、采暖系统均为热水采暖，供回水温度 80-60℃，系统形式为下下供下回式，干管地沟敷设，地沟尺寸 1200*1200，底标高-1.3 米。2、散热器为椭三柱 745，设计工况下每片散热量为 102w,工作压力0.40MPa,均明装。图中所示每组散热器装手动跑风一个。3、管道采纳焊接钢管，≤32 丝接，＞32 焊接。4、管道及散热器除锈去垢后刷防锈漆二道，瓷...
